容器服务-Kubernetes知识图谱

迁移阿里云博文到优快云:  https://developer.aliyun.com/article/720415

1. 概述

 容器服务 kubernetes知识图谱，部分内容参考网上一知识图谱，更加结合阿里云容器服务。

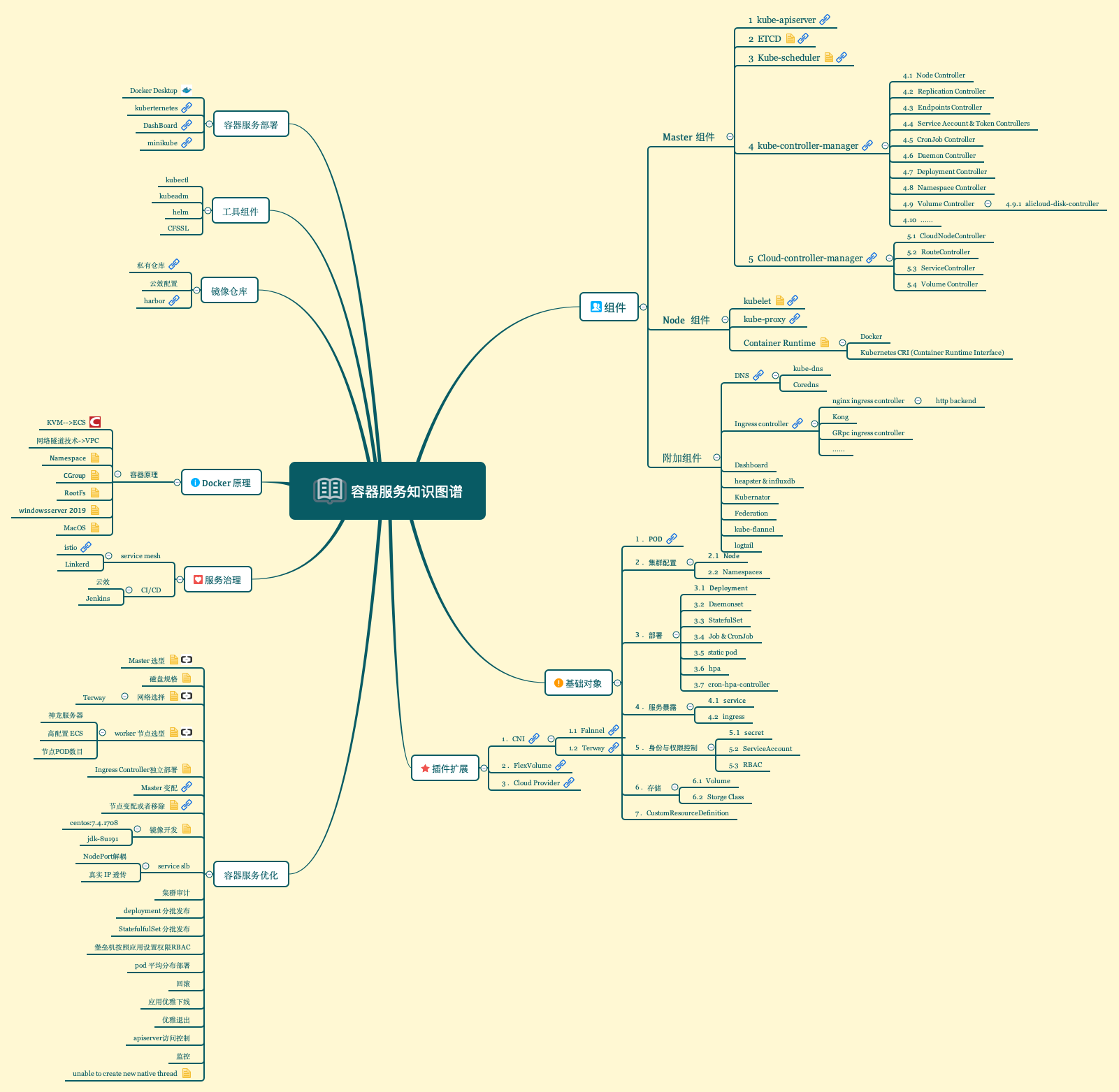

Kubernetes知识图谱 | ProcessOn免费在线作图,在线流程图,在线思维导图 |

​

2. 链接和备注

类别	知识点	知识链接	备注
Docker 原理	KVM--> ECS	链接	虚拟机
Docker 原理	网络隧道技术-->VPC	链接	vpc 虚拟网络
Docker 原理	NameSpace	链接1 链接2	Linux 容器中用来实现“隔离”的技术手段：Namespace,Namespace 技术实际上修改了应用进程看待整个计算机的范围，它的访问范围被操作系统做了限制，只能“看到”某些指定的内容。
Docker 原理	CGroup	链接	Linux Control Group。它最主要的作用，就是限制一个进程组能够使用的资源上限，包括 CPU、内存、磁盘、网络带宽等等。
Docker 原理	RootFS(Union FS)	链接	rootfs 只是一个操作系统所包含的文件、配置和目录，并不包括操作系统内核。在 Linux 操作系统中，这两部分是分开存放的，操作系统只有在开机启动时才会加载指定版本的内核镜像。
Docker 原理	windows 2019		windowserver 2019开始支持 namespace
容器服务部署	Docker Desktop	链接	Mac 机器上强烈建议安装该软件作为学习使用
容器服务部署	kuberternetes	链接	kubernetes 集群，aliyun容器服务支持
容器服务部署	DashBoard	链接	kubernetes 集群的图形界面管理工具，容器服务控制台整合了该应用并扩展
容器服务部署	EasyPack	链接	一批部署 kubernetes 等集群的脚本集合
容器服务部署	minikube	链接	mini k8s
工具组件	kubectl	链接	kubectl用于运行Kubernetes集群命令的管理工具
工具组件	kubeadm	链接	Kubernetes官方提供的用于快速安装配置Kubernetes集群的工具
工具组件	Helm		类似 rpm，yum，是 k8s 用于安装组件(软件包：chart)的工具
工具组件	CFSSL	链接	CFSSL是开源的一款PKI/TLS工具，常用于 k8s 证书制作
镜像仓库	aliyun 私有镜像仓库	链接	aliyun 推出的镜像仓库，建议采用企业版
镜像仓库	云效配置镜像仓库		云效企业设置，配置支持从阿里云私有镜像仓库拉取镜像
镜像仓库	Harbor 镜像仓库	链接	开源免费的存储和分发Docker镜像的企业级Registry服务器
组件	kube-apiserver(Master)	链接	在 generic server 上封装的一层官方默认的 apiserver(static pod)
组件	etcd(Master)	链接	类 zk 基于Raft 协议的实现,启动进程
组件	Kube-scheduler(Master)	链接	负责 pod 分布到 Node 上的调度器(static pod)
组件	kube-controller-manager(Master)	链接	Deployment 等基础对象的控制器(static pod)
组件	cloud-controller-manager(Master)	链接	用于云资源使用的控制器，是云服务进行集成的控制器(Daemonset)
组件	kubelet(Node)	链接	与 Master 通信,对 worker(Node)进行生命周期管理
组件	kube-proxy(Node)	链接	节点上运行的网络代理 (Daemonset)
组件	containner runtime(Node)		CRI 接口
组件	DNS	链接	aliyun容器服务采用 CoreDNS(deployment)
组件	Ingress controller	链接	aliyun容器服务采用nginx ingress controller, 可以作为 https 服务的统一路由(deployment)
组件	Heapster & influxdb		监控数据采集与存储用的时序数据库(Deployment)
组件	Federation	链接	集群联盟，实现高可用，同步资源等
组件	kube-flannel		官方网络插件，aliyun 另外提供了自己开发的 Terway 组件(daemonset)
组件	logtail	链接	aliyun 日志采集组件(daemonset)
基础对象	POD	链接	容器组，运行应用容器基本单位,kubectl get pods
基础对象	Node	链接	集群节点服务器，Kubernetes中的工作节点。
基础对象	NameSpace	链接	用以区分和隔离应用
基础对象	Deployement	链接	无状态部署，最常用部署配置
基础对象	Daemonset	链接	类似守护进程
基础对象	StatefulSet	链接	有状态部署
基础对象	Job & CronJob	链接	调度任务
基础对象	Static POD	链接	静态 pod 配置，yaml位于 Master
基础对象	HPA	链接	水平伸缩调度器
基础对象	Service	链接	服务暴露配置，包括 Cluster,NodePort,SLB 等
基础对象	Ingress	链接	路由，阿里云默认提供 nginx ingress
基础对象	Secret	链接	保密字典，包括 tls,私有仓库密钥，Opaque 几种
基础对象	ServiceAccount	链接	用于资源对象的账号，比如给一个 Namespace 授予某私有镜像访问权限
基础对象	RBAC	链接	k8s 基于角色的访问控制，role,rolebinding
基础对象	Volume	链接	映射磁盘
基础对象	Storge Class	链接	t
基础对象	CustomResourceDefinition		自定义扩展资源
插件扩展	CNI(Falnnel/Terway)	链接	容器网络接口
插件扩展	FlexVolume	链接	开源Volume实现插件，阿里云使用中
插件扩展	Cloud Provider		云服务供应接口
容器服务优化-最佳实践	Master 选型及磁盘规格	链接 链接	t
容器服务优化-最佳实践	网络选择	[链接](如何选择容器服务Kubernetes集群的网络插件-阿里云开发者社区）	t
容器服务优化-最佳实践	Worker 节点选型	链接	t
容器服务优化-最佳实践	Ingress Controller 独立部署		t
容器服务优化-最佳实践	Master 变配	链接	t
容器服务优化-最佳实践	节点变配或重启、摘除、加入	链接	t
容器服务优化-最佳实践	基础镜像开发	链接	t
容器服务优化-最佳实践	Service 与 SLB 结合	链接	t
容器服务优化-最佳实践	集群审计	链接	t
容器服务优化-最佳实践	Deployment实现分批发布	链接	t
容器服务优化-最佳实践	StatefulSet 分批发布	链接	t
容器服务优化-最佳实践	堡垒机上按照应用设置权限	链接	t
容器服务优化-最佳实践	Pod 均匀分布部署	链接	t
容器服务优化-最佳实践	应用优雅下线，优雅退出	链接	t
容器服务优化-最佳实践	ApiServer 访问控制		t
容器服务优化-最佳实践	监控		t
服务治理	Istio	链接	当前最流行的网格服务架构，aliyun支持
服务治理	Linkerd	链接	最早提出网格服务公司的产品
服务治理	云效	链接	支持容器服务 k8s 的 CI/CD 阿里云上产品
服务治理	Jenkins	链接	著名的最常用的 CI/CD 产品，容器服务由一键安装产品
