模板测试的文档https://learnopengl-cn.github.io/04%20Advanced%20OpenGL/02%20Stencil%20testing/，和深度测试类似，它也会丢弃片段。启用模板测试的代码

GLES20.glEnable(GLES20.GL_STENCIL_TEST);

注意：在Android中，只使用这句是无法启用模板测试的，还需要使用下面代码配置GLSurfaceView，因为默认的配置是没有配置模板测试的。

setEGLConfigChooser(8, 8, 8, 8, 16, 8);

在绘制时同样的要清除模板缓冲，

GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT | GLES20.GL_DEPTH_BUFFER_BIT | GLES20.GL_STENCIL_BUFFER_BIT);

glStencilMask允许我们设置一个位掩码(Bitmask)，它会与将要写入缓冲的模板值进行与(AND)运算。默认情况下设置的位掩码所有位都为1，不影响输出，但如果我们将它设置为0x00，写入缓冲的所有模板值最后都会变成0.这与深度测试中的glDepthMask(GL_FALSE)是等价的。

GLES20.glStencilMask(0xFF); // 每一位写入模板缓冲时都保持原样
GLES20.glStencilMask(0x00); // 每一位在写入模板缓冲时都会变成0（禁用写入）

模板函数主要有这两个glStencilFunc和glStencilOp，具体解析请参考文档，glStencilOp一般只设置一次，而glStencilFunc在绘制每个模型前都会设置一次。

现在实现文档中的效果，先绘制地面部分，设置其不会更新模型缓冲；然后绘制两个箱子的部分，将模板缓冲更新为1；随后禁用模板写入以及深度测试；绘制比两个箱子大的纯色物体，绘制方式设置为：如果重叠部分已经有了则不绘制，只绘制不重叠的部分，显示效果像是两个箱子外套了层。关键的代码

    @Override
    public void onSurfaceChanged(GL10 gl, int width, int height) {
        super.onSurfaceChanged(gl, width, height);
        GLES20.glDepthFunc(GLES20.GL_LESS);
        GLES20.glEnable(GLES20.GL_STENCIL_TEST);
        GLES20.glStencilOp(GLES20.GL_KEEP, GLES20.GL_KEEP, GLES20.GL_REPLACE);

        ……
    }
    @Override
    public void onDrawFrame(GL10 gl) {
        GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT | GLES20.GL_DEPTH_BUFFER_BIT | GLES20.GL_STENCIL_BUFFER_BIT);

        // 保证地板不会更新模型缓冲
        GLES20.glStencilFunc(GLES20.GL_NOTEQUAL, 1, 0xFF);
        GLES20.glStencilMask(0x00);
        drawFloor();

        GLES20.glStencilFunc(GLES20.GL_ALWAYS, 1, 0xFF);
        GLES20.glStencilMask(0xFF);
        drawCube();

        GLES20.glStencilFunc(GLES20.GL_NOTEQUAL, 1, 0xFF);
        GLES20.glStencilMask(0x00);
        GLES20.glDisable(GLES20.GL_DEPTH_TEST);
        drawScaleCube();
        GLES20.glStencilMask(0xFF);
        GLES20.glEnable(GLES20.GL_DEPTH_TEST);
    }

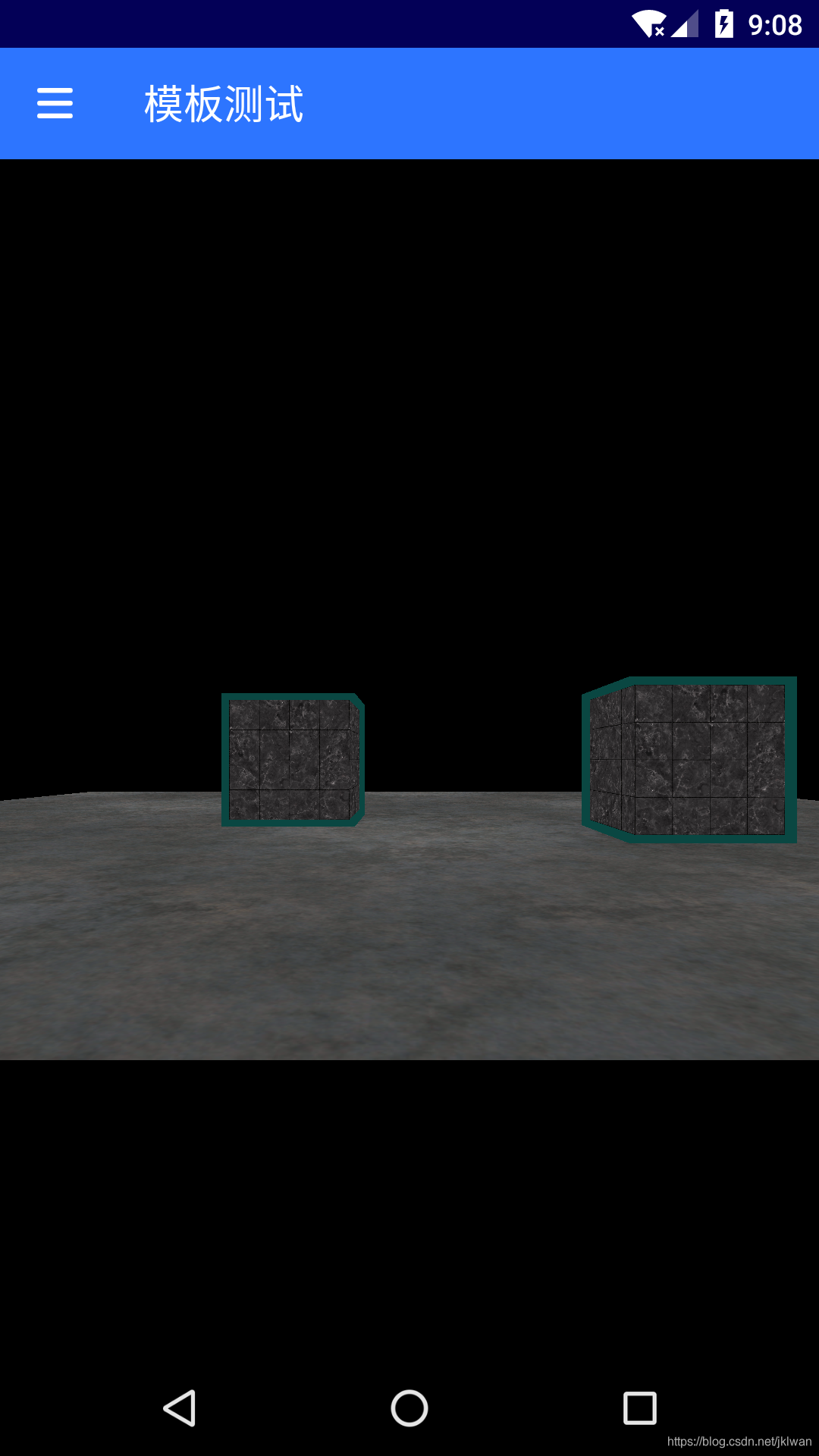

显示效果，
