使用 ANSYS 史密斯圆图工具进行天线匹配

概述

本博客展示了如何使用 ANSYS circuit smith 工具匹配使用 HFSS 3D 设计和仿真的天线。ANSYS HFSS 设计可以动态链接到 ANSYS 电路工具中，以加快设计过程并提高设计流程的功耗和灵活性。 以下是工作流程的简要说明，视频链接中提供了完整的演示。





1） 天线的 HFSS 3D 模拟

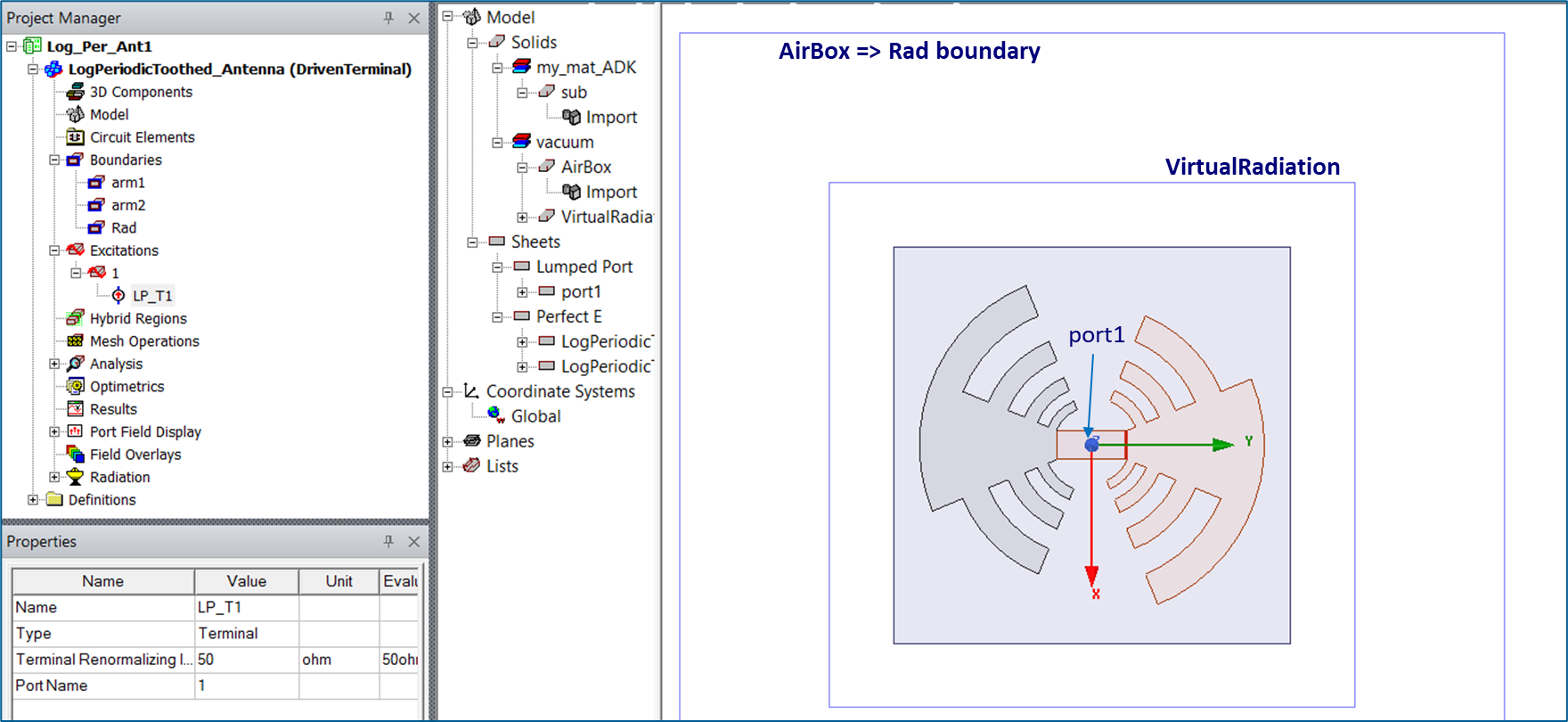

在这个例子中，我们将在 HFSS 3D 中模拟对数周期天线，并绘制 s 参数和远场。

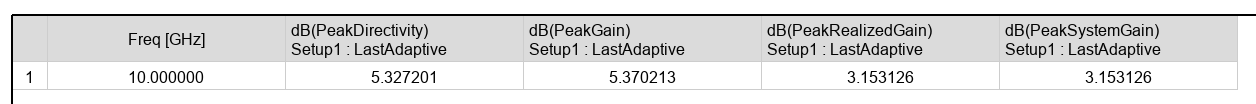

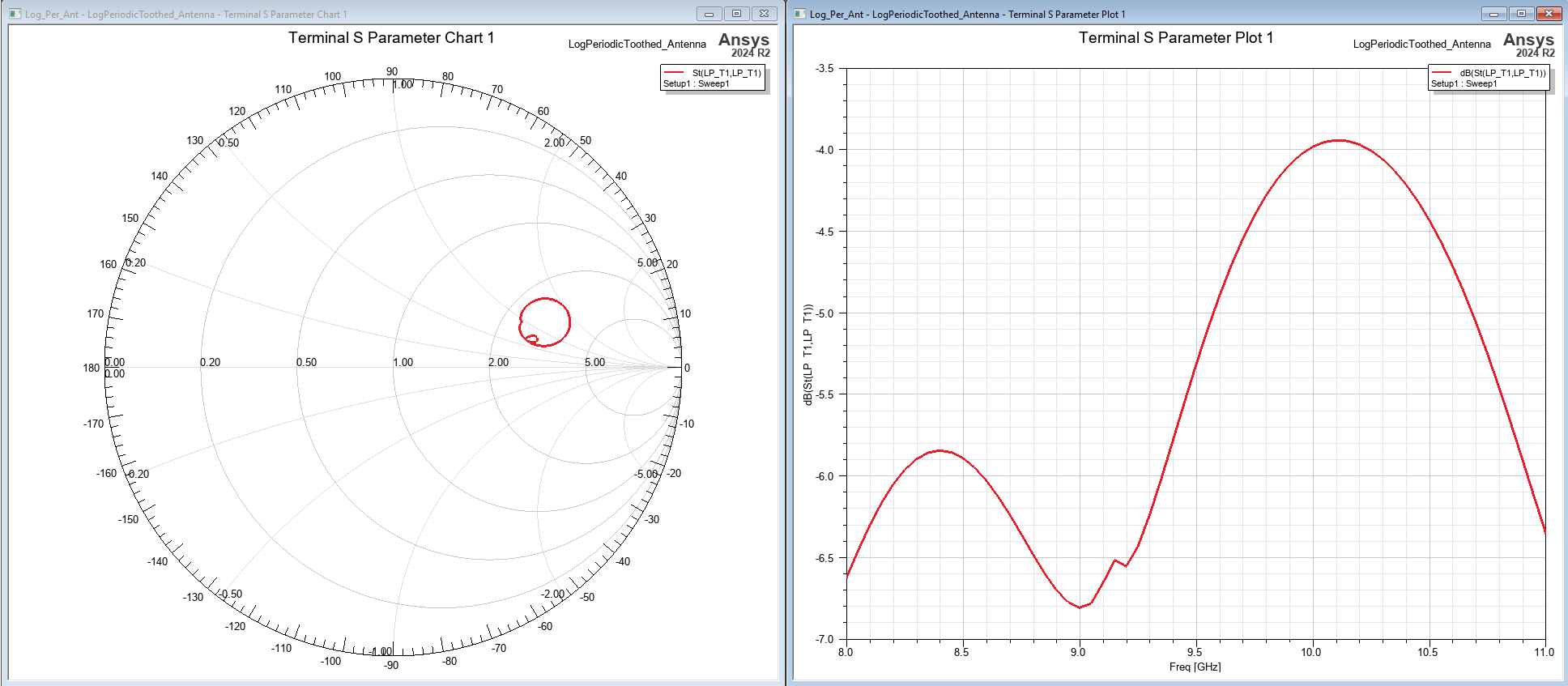

下图显示了在引入任何匹配之前对 s 参数的初始仿真，下表显示了天线方向性、增益、已实现增益和系统增益。实际增益和系统增益显示 ~2.1 dB 失配损耗。





2） 与 Circuit 的动态链接

在 ANSYS Electronic Desktop （AEDT） 中，我们可以添加电路设计并将 HFSS 设计链接到该设计。HFSS 天线设计也可以链接到不同项目的原理图中。要将 HFSS 设计链接到电路中，我们可以将 HFSS 设计拖放到电路设计中，然后 HFSS 设计将成为电路设计中的一个组件。此链接使用户能够添加电路元件（包括有源电路）并运行不同类型的分析。

为了模拟天线，应添加一个带有正弦交流源的微波端口。
