继电器的介绍

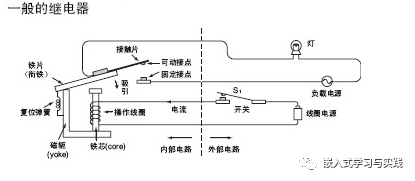

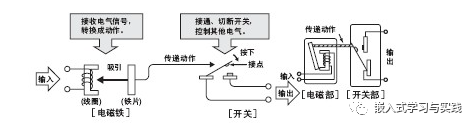

继电器，英语写作RELAY。继电器是由接收信号转换成机械式动作的电磁铁和开关电气的开关构成。

继电器（relay）：当控制该设备的电气输入电路满足某种条件时，在单个或多个电气输出电路上，急剧发生预定变化的设备。注. 将伴随机械性运动的产品分为机电式继电器（electromechanical relay），将不伴随机械性运动的分为静止形继电器(static relay)，从原理上可分类为电磁继电器（electromagnetic relay）、热继电器（thermal relay）、压电式继电器（piezo-electric relay electrostrictive relay）、及无接点式继电器在IEC中将根据动作领域或实效为零任意的输入量来动作、复位的继电器分为有或无继电器（contactlessrelay）等。（all-or-nothingrelay），将带规定精度的特性量为动作值时进行动作的继电器分为测量继电器（measuring relay）。

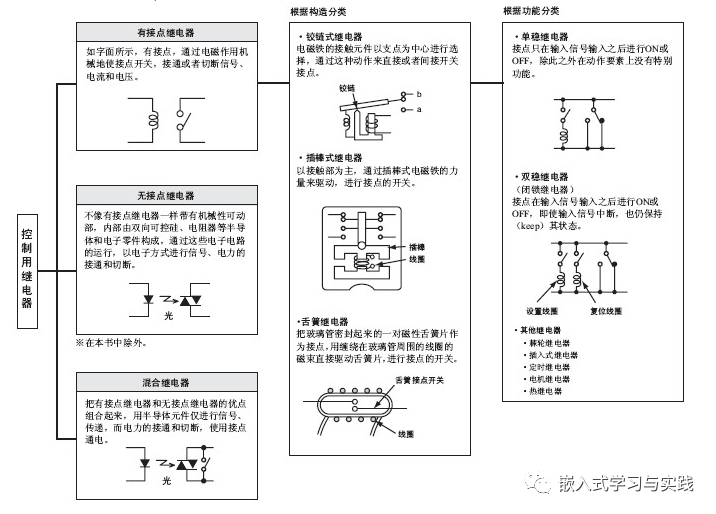

继电器的分类

直流继电器：通过直流输入进行动作的继电器。

交流继电器：通过交流输入进行动作的继电器。

有极继电器：根据控制输入电流的极性，而呈现不同状态的直流继电器。

注. 有单侧稳定形、双侧稳定形及中央稳定形。不受控制输入电流极性影响的称为无极继电器（onopolarized relay(neutral relay)。

密封形继电器：继电器整体放在气封容器内的继电器

注. 一般以金属对金属或金属对玻璃，使用焊接或与其匹配的方法进行密封。另外在闭锁形继电器（enclosed relay）中，还有一种密闭形继电器，该继电器不使用焊接，而是采用简易方法来密闭。

铰链形继电器：按电磁铁的构造分类，电容器板以支点为中心进行旋转运动，根据其动作，直接或者间接进行接点通断的继电器。

注. 电容器板与铁心的轴方向直角运动的是侧面电容器板形（side armature type），向轴方向动作的是同向电容器板形(end-on armature type)。

插棒式继电器：按电磁铁的构造进行分类，衔铁以线圈为中心部，沿线圈轴进行动作的继电器。

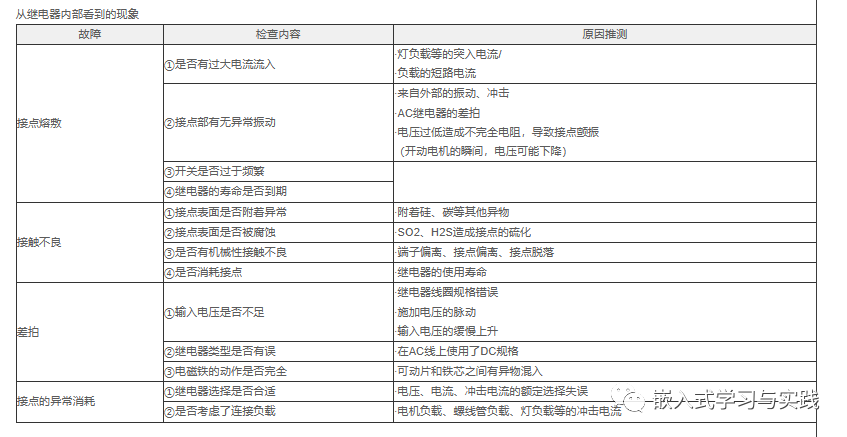

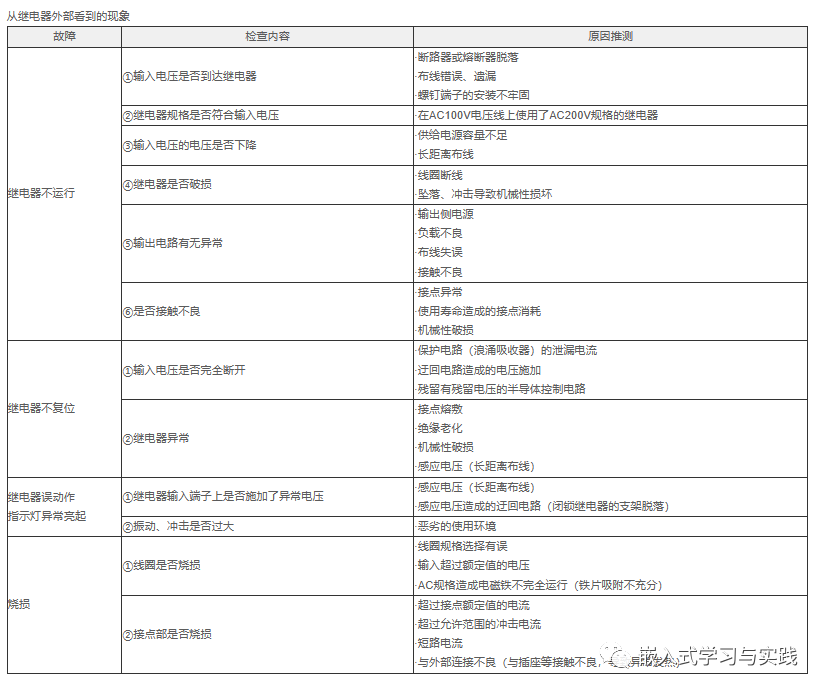

继电器的故障

电路设计思路

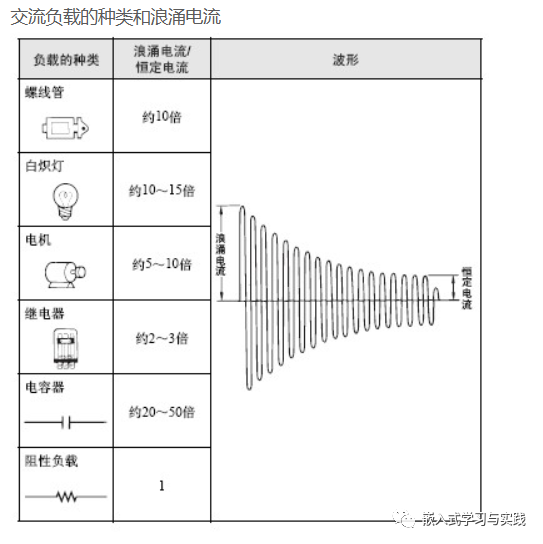

交流负载的种类和浪涌电流：

浪涌电路：

使用浪涌抑制器，可以延长接点的耐久性、防止噪音及减少电弧引起的碳化物和硝酸。下表为浪涌抑制器代表例，请作为电路设计的目标。

1.有时会由于负载的性质、继电器的特性的混乱等不能得到预期的效果，甚至出现相反的效果，因此请务必在实际负载下确认后使用。

2.使用浪抑制器时，会导致复位时间（断开时间）变迟，因此请务必在实际负载下确认后使用。

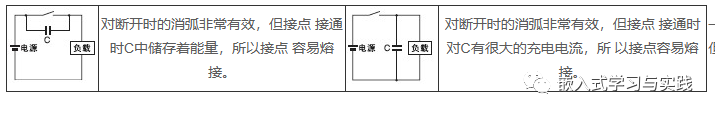

浪涌抑制器典型例

另外，请避免如下使用浪涌抑制器

一般情况下直流感性负载比阻性负载难于开关，但使用适当的浪涌抑制器，性能会提高到和阻性负载同等程度。

针对于外部电路电涌的对策：

在可能有雷电等超出继电器耐压值的电涌的地方，请加电涌吸收器等保护电路。一旦外加超出继电器耐压值的电压，会导致线圈接点之间或同极接点之间发生闪络及绝缘恶化。

继电器由线圈部分、接点部分、铁芯部分、其他结构部分组成，但这些部分中最容易出现故障的是接点部位，其次是线圈部位。可是，这些故障大部分是因为使用方法、使用条件等外部原因造成，因此可以在使用之前进行充分研究，作出正确选择后可以防止大部分故障的发生。

来源网址：

https://www.fa.omron.com.cn/guide/jdq/1739.html   //简体https://www.omron.com.tw/solution/guideDetail/410_1  //繁体https://blog.youkuaiyun.com/weixin_45633643/article/details/107662100

注：如有侵权，请告删之。
