比较两个信号的频率成分

本文介绍了如何使用Matlab中的periodogram和mscohere函数来分析两个声音信号的功率谱,发现它们在165Hz和35Hz处有共享频率成分。通过频谱相干性计算,无需分别研究每个信号,就能识别出这些共有的频率特征。

频谱相干性有助于识别频域中信号之间的相似性。大数值表示信号共有的频率分量。

        将两个声音信号加载到工作区中。以 1 kHz 的频率对其进行采样。使用 periodogram 计算其功率频谱,并以彼此相邻的方式对其绘图。

load relatedsig

Fs = FsSig;

[P1,f1] = periodogram(sig1,[],[],Fs,'power');
[P2,f2] = periodogram(sig2,[],[],Fs,'power');

subplot(2,1,1)
plot(f1,P1,'k')
grid
ylabel('P_1')
title('Power Spectrum')

subplot(2,1,2)
plot(f2,P2,'r')
grid
ylabel('P_2')
xlabel('Frequency (Hz)')

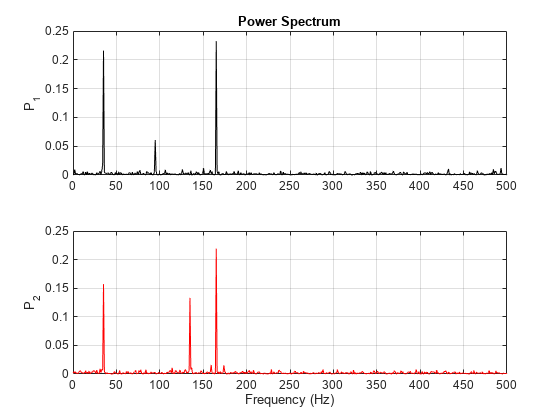

如图所示:

Figure contains 2 axes objects. Axes object 1 with title Power Spectrum, ylabel P_1 contains an object of type line. Axes object 2 with xlabel Frequency (Hz), ylabel P_2 contains an object of type line.

        每个信号有三个具有显著能量的频率分量。其中有两个分量似乎是共享分量。使用 findpeaks 求出对应的频率。

[pk1,lc1] = findpeaks(P1,'SortStr','descend','NPeaks',3);
P1peakFreqs = f1(lc1)
P1peakFreqs = 3×1

  165.0391
   35.1562
   94.7266



[pk2,lc2] = findpeaks(P2,'SortStr','descend','NPeaks',3);
P2peakFreqs = f2(lc2)
P2peakFreqs = 3×1

  165.0391
   35.1562
  134.7656

        公共分量位于大约 165 和 35 Hz 处。可以使用 mscohere 直接求出匹配的频率。对相干性估计绘图。找到阈值 0.75 以上的波峰。

[Cxy,f] = mscohere(sig1,sig2,[],[],[],Fs);

thresh = 0.75;
[pks,locs] = findpeaks(Cxy,'MinPeakHeight',thresh);
MatchingFreqs = f(locs)
MatchingFreqs = 2×1

   35.1562
  164.0625


figure
plot(f,Cxy)
ax = gca;
grid
xlabel('Frequency (Hz)')
title('Coherence Estimate')
ax.XTick = MatchingFreqs;
ax.YTick = thresh;
axis([0 200 0 1])

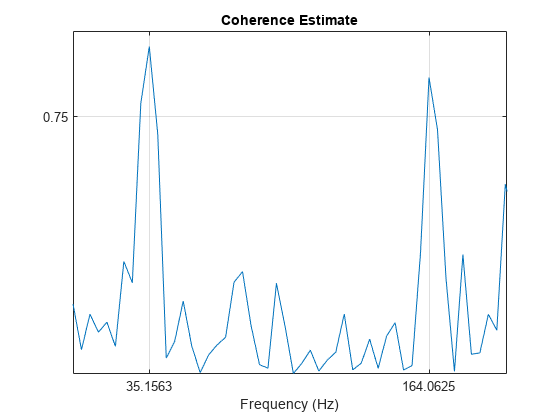

如图所示:

Figure contains an axes object. The axes object with title Coherence Estimate, xlabel Frequency (Hz) contains an object of type line.

        得到的值和以前一样。可以找到两个信号共有的频率成分,而无需分别研究这两个信号。

### 滤波器设计原理与信号分离机制 从拍频信号中分离出两个频率成分,关键在于利用频率隔离和滤波器的选择性。拍频信号的频谱中包含两个主频率 $ f_1 $ 和 $ f_2 $,以及由频率差 $ |f_1 - f_2| $ 引起的振幅调制。为了从该复合信号中提取出原始频率成分,需设计两个带通滤波器,分别针对 $ f_1 $ 和 $ f_2 $ 进行频率选择。 滤波器的设计应满足以下条件: - **中心频率匹配**:滤波器的中心频率需精确对准目标频率 $ f_1 $ 或 $ f_2 $。 - **带宽控制**:滤波器的带宽应足够窄,以抑制邻近频率成分的干扰,同时避免对目标频率造成衰减。 - **频率选择性**:滤波器需具备良好的频率选择性,确保在 $ f_1 $ 和 $ f_2 $ 之间实现有效隔离。 通过合理设计滤波器参数,可以实现对拍频信号两个频率成分的独立提取,使得每个滤波器仅通过一个频率分量,从而实现信号分离[^1]。 ### 滤波器设计与实现步骤 在实际应用中,通常采用数字滤波器(如FIR或IIR滤波器)实现信号分离。以下是一个使用MATLAB设计两个带通滤波器以提取拍频信号两个频率成分的示例代码: ```matlab % 参数设置 Fs = 10000; % 采样频率 T = 1; % 持续时间(秒) t = 0:1/Fs:T-1/Fs; % 时间向量 f1 = 1000; % 信号1频率 f2 = 1050; % 信号2频率 A1 = 1; % 幅值1 A2 = 1; % 幅值2 % 生成两个同相正弦波 signal1 = A1 * sin(2*pi*f1*t); signal2 = A2 * sin(2*pi*f2*t); % 叠加信号 combined_signal = signal1 + signal2; % 设计两个带通滤波器 % 滤波器1:提取f1 fpass1 = [990, 1010]; % 通带频率范围 fstop1 = [980, 1020]; % 阻带频率范围 d1 = fdesign.bandpass('Fst1,Fp1,Fp2,Fst2', fstop1(1), fpass1(1), fpass1(2), fstop1(2), Fs); b1 = design(d1, 'butter'); % 滤波器2:提取f2 fpass2 = [1040, 1060]; % 通带频率范围 fstop2 = [1030, 1070]; % 阻带频率范围 d2 = fdesign.bandpass('Fst1,Fp1,Fp2,Fst2', fstop2(1), fpass2(1), fpass2(2), fstop2(2), Fs); b2 = design(d2, 'butter'); % 应用滤波器 filtered_signal1 = filter(b1, combined_signal); filtered_signal2 = filter(b2, combined_signal); % 绘制结果 figure; subplot(3,1,1); plot(t, combined_signal); title('原始拍频信号'); xlabel('时间 (秒)'); ylabel('幅值'); subplot(3,1,2); plot(t, filtered_signal1); title('提取 f1 = 1000Hz'); xlabel('时间 (秒)'); ylabel('幅值'); subplot(3,1,3); plot(t, filtered_signal2); title('提取 f2 = 1050Hz'); xlabel('时间 (秒)'); ylabel('幅值'); ``` 该代码通过设计两个带通滤波器分别提取 $ f_1 $ 和 $ f_2 $ 成分,最终在时域中恢复出两个原始信号。 ### 频谱分析与滤波器优化 在实际系统中,频谱分析是优化滤波器设计的重要步骤。通过FFT将信号转换到频域,可观察到拍频信号中的两个主频峰。滤波器的设计应确保其通带覆盖目标频率,同时阻带抑制其他频率成分[^1]。 此外,动态调整滤波器参数(如中心频率、带宽)可提升系统在不同环境下的适应能力,尤其在频率漂移或干扰信号变化的场景中具有重要意义。 ### 相关技术扩展 在信号处理中,类似拍频信号的分离技术也广泛应用于音频信号分析、无线通信中的频率复用以及雷达信号处理等领域。例如,在音频信号中,通过中值滤波和频谱掩蔽技术可以分离谐波与打击乐成分[^2];在无线通信中,利用EMD(经验模态分解)技术可以实现信号的多尺度分析与噪声抑制[^3]。 ---
