我们之前已经通过boot.asm成功的把loader.bin加载内存0900h:0100处了，那么我们现在就要来写真正的loader.asm了。
loader.asm完成一下三件事:
第一件事与boot.asm一样，通过遍历根目录区条目找到我们后面自己写的操作系统内核，即我们的kernel
第二件事就是从实模式切换到保护模式
第三件事就是启动分页机制
第四件事就是把我们的kernel搬运到正确的运行内存地址中去
那么我们现在先来看第一件事:
下面的代码跟前面唯一一个不同的地方就是堆栈地址改变了，现在的堆栈地址是0900h:0100h处，并向地址减小的方向扩展。
代码如下:
org 0100h
jmp LABEL_START ; Start
; 下面是 FAT12 磁盘的头, 之所以包含它是因为下面用到了磁盘的一些信息
%include "fat12hdr.inc"
%include "load.inc"
;%include "pm.inc"
BaseOfStack equ 0100h
;实模式
LABEL_START:
xchg bx,bx ; <--- 从这里开始 *************
mov ax, cs
mov ds, ax
mov es, ax
mov ss, ax
mov sp, BaseOfStack ;BaseOfStack = 0100
mov dh, 0 ; "Loading "
call DispStrRealMode ; 显示字符串
;开始进行克勤克检用内存
;中断调用 int 15h
;int 15h可以完成许多工作，主要由ax的值决定，我们想要获取内存信息，需要将ax赋值为0E820h
;ebx 放置着"后续值"，第一次调用时ebx必须为0
;ecx es:di所指向的地址范围描述符结构的大小，以字节为单位。无论es:di所指向的结构如何设置，BIOS最多将会填充ecx个字节。不过，通常情况下无论ecx为多大，BIOS只填充20个字节，有些BIOS忽略ecx的值，总是填充20个字节
;edx 0534D4150h('SAMP') BIOS将会使用此标志，对调用者将要请求的系统映像信息进行校验，这些信息会被BIOS放置到es:di所指向的结构中
;调用返回值
;CF CF=0表示没有错误，否则存在错误
;eax 0534D4150h('SAMP')
;es:di 返回的地址范围描述符结构指针，和输入值相同
;ecx BIOS填充在地址范围描述符中的字节数量，被BIOS所返回的最小值是20字节
;ebx 这里放置着为下一个地址描述符所需要的后续值,这个值的实际形势依赖于具体的BIOS的实现，调用者不用关心它的具体形式，只需在下次迭代时原封不动的放置到ebx中，就可以通过它获取下一个地址范围描述符。如果它的值为0，并且CF没有进位，表示它是最后一个地址范围描述符
; 得到内存数
mov ebx, 0 ; ebx = 后续值, 开始时需为 0
mov di, _MemChkBuf ; es:di 指向一个地址范围描述符结构（Address Range Descriptor Structure）
.MemChkLoop:
mov eax, 0E820h ; eax = 0000E820h
mov ecx, 20 ; ecx = 地址范围描述符结构的大小
mov edx, 0534D4150h ; edx = 'SMAP'
int 15h ; int 15h
jc .MemChkFail
add di, 20
inc dword [_dwMCRNumber] ; dwMCRNumber = ARDS 的个数
cmp ebx, 0
jne .MemChkLoop
jmp .MemChkOK ;ebx=0,那么进行跳转
.MemChkFail:
mov dword [_dwMCRNumber], 0
.MemChkOK:
; 下面在 A 盘的根目录寻找 KERNEL.BIN
mov word [wSectorNo], SectorNoOfRootDirectory
xor ah, ah ; ┓
xor dl, dl ; ┣ 软驱复位
int 13h ; ┛
LABEL_SEARCH_IN_ROOT_DIR_BEGIN:
cmp word [wRootDirSizeForLoop], 0 ; ┓
jz LABEL_NO_KERNELBIN ; ┣ 判断根目录区是不是已经读完, 如果读完表示没有找到 KERNEL.BIN
dec word [wRootDirSizeForLoop] ; ┛
mov ax, BaseOfKernelFile ;BaseOfKernelFile=08000h
mov es, ax ; es <- BaseOfKernelFile
mov bx, OffsetOfKernelFile ; bx <- OffsetOfKernelFile=0 于是, es:bx = BaseOfKernelFile:OffsetOfKernelFile = BaseOfKernelFile * 10h + OffsetOfKernelFile
mov ax, [wSectorNo] ; ax <- Root Directory 中的某 Sector 号
mov cl, 1
call ReadSector
mov si, KernelFileName ; ds:si -> "KERNEL BIN"
mov di, OffsetOfKernelFile ; es:di -> BaseOfKernelFile:???? = BaseOfKernelFile*10h+????
cld
mov dx, 10h
LABEL_SEARCH_FOR_KERNELBIN:
cmp dx, 0 ; ┓
jz LABEL_GOTO_NEXT_SECTOR_IN_ROOT_DIR ; ┣ 循环次数控制, 如果已经读完了一个 Sector, 就跳到下一个 Sector
dec dx ; ┛
mov cx, 11
LABEL_CMP_FILENAME:
cmp cx, 0 ; ┓
jz LABEL_FILENAME_FOUND ; ┣ 循环次数控制, 如果比较了 11 个字符都相等, 表示找到
dec cx ; ┛
lodsb ; ds:si -> al
cmp al, byte [es:di] ; if al == es:di
jz LABEL_GO_ON
jmp LABEL_DIFFERENT
LABEL_GO_ON:
inc di
jmp LABEL_CMP_FILENAME ; 继续循环
LABEL_DIFFERENT:
and di, 0FFE0h ; else┓ 这时di的值不知道是什么, di &= e0 为了让它是 20h 的倍数
add di, 20h ; ┃
mov si, KernelFileName ; ┣ di += 20h 下一个目录条目
jmp LABEL_SEARCH_FOR_KERNELBIN; ┛
LABEL_GOTO_NEXT_SECTOR_IN_ROOT_DIR:
add word [wSectorNo], 1
jmp LABEL_SEARCH_IN_ROOT_DIR_BEGIN
LABEL_NO_KERNELBIN:
mov dh, 2 ; "No KERNEL."
call DispStrRealMode ; 显示字符串
jmp $ ; 没有找到 KERNEL.BIN, 死循环在这里
LABEL_FILENAME_FOUND: ; 找到 KERNEL.BIN 后便来到这里继续
mov ax, RootDirSectors
and di, 0FFF0h ; di -> 当前条目的开始
push eax
mov eax, [es : di + 01Ch] ; ┓
mov dword [dwKernelSize], eax ; ┛保存 KERNEL.BIN 文件大小
pop eax
add di, 01Ah ; di -> 首 Sector
mov cx, word [es:di]
push cx ; 保存此 Sector 在 FAT 中的序号
add cx, ax
add cx, DeltaSectorNo ; 这时 cl 里面是 LOADER.BIN 的起始扇区号 (从 0 开始数的序号)
mov ax, BaseOfKernelFile
mov es, ax ; es <- BaseOfKernelFile
mov bx, OffsetOfKernelFile ; bx <- OffsetOfKernelFile 于是, es:bx = BaseOfKernelFile:OffsetOfKernelFile = BaseOfKernelFile * 10h + OffsetOfKernelFile
mov ax, cx ; ax <- Sector 号
LABEL_GOON_LOADING_FILE:
push ax ; ┓
push bx ; ┃
mov ah, 0Eh ; ┃ 每读一个扇区就在 "Loading " 后面打一个点, 形成这样的效果:
mov al, '.' ; ┃
mov bl, 0Fh ; ┃ Loading ......
int 10h ; ┃
pop bx ; ┃
pop ax ; ┛
mov cl, 1
call ReadSector
pop ax ; 取出此 Sector 在 FAT 中的序号
call GetFATEntry
cmp ax, 0FFFh
jz LABEL_FILE_LOADED
push ax ; 保存 Sector 在 FAT 中的序号
mov dx, RootDirSectors
add ax, dx
add ax, DeltaSectorNo
add bx, [BPB_BytsPerSec]
jmp LABEL_GOON_LOADING_FILE
LABEL_FILE_LOADED:
call KillMotor ; 关闭软驱马达
mov dh, 1 ; "Ready."
call DispStrRealMode ; 显示字符串
jmp $
;============================================================================
;变量
;----------------------------------------------------------------------------
wRootDirSizeForLoop dw RootDirSectors ; Root Directory 占用的扇区数
wSectorNo dw 0 ; 要读取的扇区号
bOdd db 0 ; 奇数还是偶数
dwKernelSize dd 0 ; KERNEL.BIN 文件大小
;============================================================================
;字符串
;----------------------------------------------------------------------------
KernelFileName db "KERNEL BIN", 0 ; KERNEL.BIN 之文件名
; 为简化代码, 下面每个字符串的长度均为 MessageLength
MessageLength equ 9
LoadMessage: db "Loading "
Message1 db "Ready. "
Message2 db "No KERNEL"
;============================================================================
;----------------------------------------------------------------------------
; 函数名: DispStrRealMode
;----------------------------------------------------------------------------
; 运行环境:
; 实模式（保护模式下显示字符串由函数 DispStr 完成）
; 作用:
; 显示一个字符串, 函数开始时 dh 中应该是字符串序号(0-based)
DispStrRealMode:
mov ax, MessageLength
mul dh
add ax, LoadMessage
mov bp, ax ; ┓
mov ax, ds ; ┣ ES:BP = 串地址
mov es, ax ; ┛
mov cx, MessageLength ; CX = 串长度
mov ax, 01301h ; AH = 13, AL = 01h
mov bx, 0007h ; 页号为0(BH = 0) 黑底白字(BL = 07h)
mov dl, 0
add dh, 3 ; 从第 3 行往下显示
int 10h ; int 10h
ret
;----------------------------------------------------------------------------
; 函数名: ReadSector
;----------------------------------------------------------------------------
; 作用:
; 从序号(Directory Entry 中的 Sector 号)为 ax 的的 Sector 开始, 将 cl 个 Sector 读入 es:bx 中
ReadSector:
; -----------------------------------------------------------------------
; 怎样由扇区号求扇区在磁盘中的位置 (扇区号 -> 柱面号, 起始扇区, 磁头号)
; -----------------------------------------------------------------------
; 设扇区号为 x
; ┌ 柱面号 = y >> 1
; x ┌ 商 y ┤
; -------------- => ┤ └ 磁头号 = y & 1
; 每磁道扇区数 │
; └ 余 z => 起始扇区号 = z + 1
push bp
mov bp, sp
sub esp, 2 ; 辟出两个字节的堆栈区域保存要读的扇区数: byte [bp-2]
mov byte [bp-2], cl
push bx ; 保存 bx
mov bl, [BPB_SecPerTrk] ; bl: 除数
div bl ; y 在 al 中, z 在 ah 中
inc ah ; z ++
mov cl, ah ; cl <- 起始扇区号
mov dh, al ; dh <- y
shr al, 1 ; y >> 1 (其实是 y/BPB_NumHeads, 这里BPB_NumHeads=2)
mov ch, al ; ch <- 柱面号
and dh, 1 ; dh & 1 = 磁头号
pop bx ; 恢复 bx
; 至此, "柱面号, 起始扇区, 磁头号" 全部得到 ^^^^^^^^^^^^^^^^^^^^^^^^
mov dl, [BS_DrvNum] ; 驱动器号 (0 表示 A 盘)
.GoOnReading:
mov ah, 2 ; 读
mov al, byte [bp-2] ; 读 al 个扇区
int 13h
jc .GoOnReading ; 如果读取错误 CF 会被置为 1, 这时就不停地读, 直到正确为止
add esp, 2
pop bp
ret
;----------------------------------------------------------------------------
; 函数名: GetFATEntry
;----------------------------------------------------------------------------
; 作用:
; 找到序号为 ax 的 Sector 在 FAT 中的条目, 结果放在 ax 中
; 需要注意的是, 中间需要读 FAT 的扇区到 es:bx 处, 所以函数一开始保存了 es 和 bx
GetFATEntry:
push es
push bx
push ax
mov ax, BaseOfKernelFile ; ┓
sub ax, 0100h ; ┣ 在 BaseOfKernelFile 后面留出 4K 空间用于存放 FAT
mov es, ax ; ┛
pop ax
mov byte [bOdd], 0
mov bx, 3
mul bx ; dx:ax = ax * 3
mov bx, 2
div bx ; dx:ax / 2 ==> ax <- 商, dx <- 余数
cmp dx, 0
jz LABEL_EVEN
mov byte [bOdd], 1
LABEL_EVEN:;偶数
xor dx, dx ; 现在 ax 中是 FATEntry 在 FAT 中的偏移量. 下面来计算 FATEntry 在哪个扇区中(FAT占用不止一个扇区)
mov bx, [BPB_BytsPerSec]
div bx ; dx:ax / BPB_BytsPerSec ==> ax <- 商 (FATEntry 所在的扇区相对于 FAT 来说的扇区号)
; dx <- 余数 (FATEntry 在扇区内的偏移)。
push dx
mov bx, 0 ; bx <- 0 于是, es:bx = (BaseOfKernelFile - 100):00 = (BaseOfKernelFile - 100) * 10h
add ax, SectorNoOfFAT1 ; 此句执行之后的 ax 就是 FATEntry 所在的扇区号
mov cl, 2
call ReadSector ; 读取 FATEntry 所在的扇区, 一次读两个, 避免在边界发生错误, 因为一个 FATEntry 可能跨越两个扇区
pop dx
add bx, dx
mov ax, [es:bx]
cmp byte [bOdd], 1
jnz LABEL_EVEN_2
shr ax, 4
LABEL_EVEN_2:
and ax, 0FFFh
LABEL_GET_FAT_ENRY_OK:
pop bx
pop es
ret
;----------------------------------------------------------------------------
;----------------------------------------------------------------------------
; 函数名: KillMotor
;----------------------------------------------------------------------------
; 作用:
; 关闭软驱马达
KillMotor:
push dx
mov dx, 03F2h
mov al, 0
out dx, al
pop dx
ret
;; 变量
_dwMCRNumber: dd 0 ; Memory Check Result

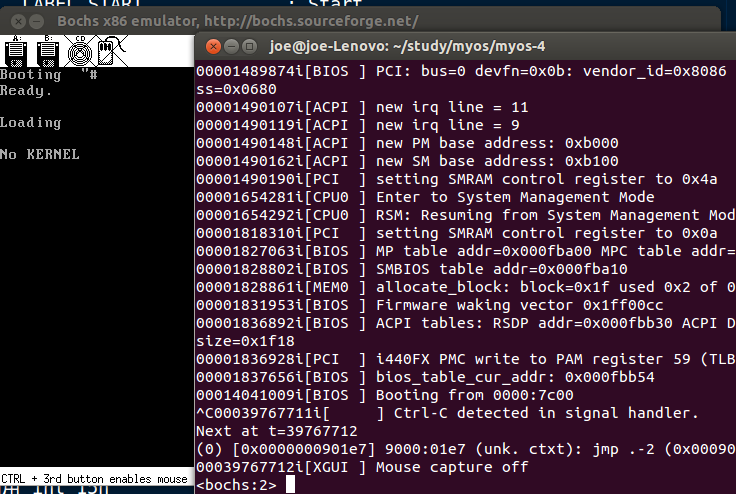

_MemChkBuf: times 256 db 0运行效果如下
因为现在还没开发自己的内核，所以这里就打印出了NO KERNEL了。
