MSTP交换协议实验配置命令

创建VLAN

VLAN batch 10 20 30 40 //批量创建VLAN，4台交换机都要创建

配置接口VLAN属性

LSWA

interface GigabitEthernet0/0/1
 port link-type trunk        //接口类型trunk，允许多个VLAN通过
 port trunk allow-pass vlan all       //允许所有VLAN通过

interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 20 30        //只允许VLAN 20 VLAN30通过

interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 10 20        //只允许VLAN10 VLAN20通过

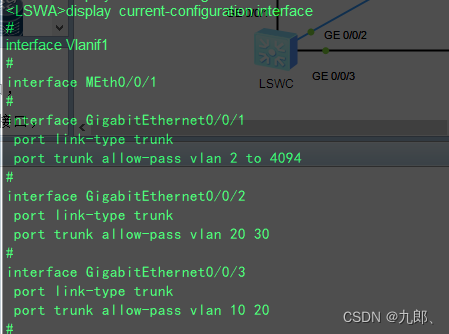

查询指令：display  current-configuration interface          //查询接口配置

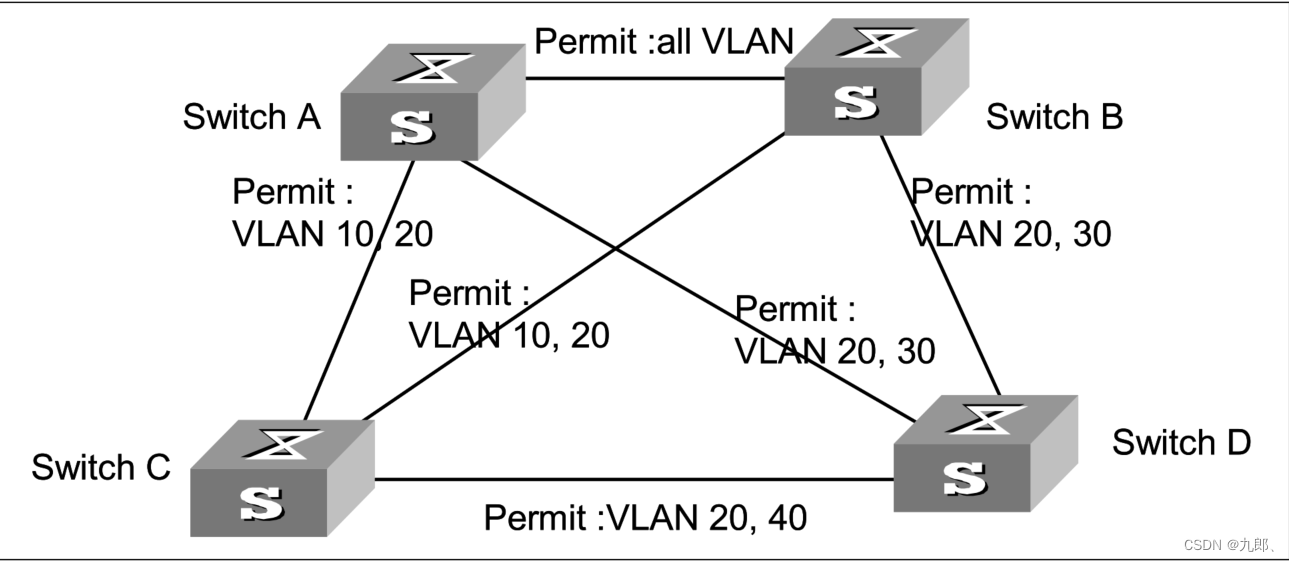

 LSWB、LSWC、LSWD同上配置一样，按照拓扑允许VLAN通过。

使能MSTP

stp enable        //开启生成树功能，4台交换都要开启

配置MSTP

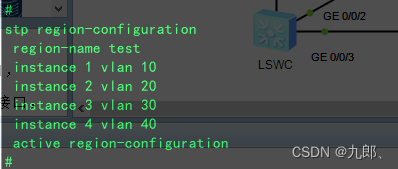

stp region-configuration        //开始配置MSTP
 region-name test        //配置单域，域名为test，所有交换机域名都一样                                         revision-level 0        //版本号位0
 instance 1 vlan 10        //实例1生成树对应VLAN10拓扑
 instance 2 vlan 20        //实例2生成树对应VLAN20拓扑
 instance 3 vlan 30        //实例3生成树对应VLAN30拓扑
 instance 4 vlan 40        //实例4生成树对应VLAN40拓扑

//每台交换机配置同上



激活MSTP配置

stp region-configuration
active region-configuration        //生成树配置完成需要激活

查询指令：

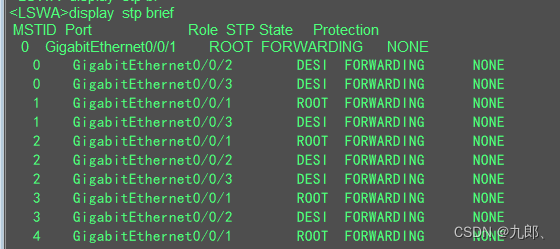

display  stp brief

 生成树0是根据物理拓扑计算

根据拓扑划出4颗生成树计算。
