51单片机使用定时器进行流水灯设计

最新推荐文章于 2024-07-03 13:18:14 发布

原创最新推荐文章于 2024-07-03 13:18:14 发布 · 617 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#51单片机 #嵌入式硬件 #单片机

51单片机专栏收录该内容

2 篇文章

订阅专栏

本文介绍了一个在使用8051单片机控制LED灯时，通过C语言实现流水灯效果的小型bug修正。原始代码仅使用左移导致额外点亮，修正后使用左移和逐位取反确保精确控制。

图1

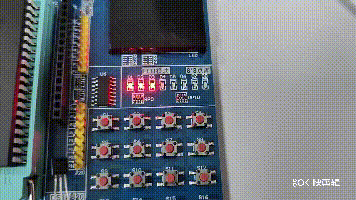

由于图片刷新率不高所以显示不全，实际上，上图是依次亮灯，实现逐渐点亮的效果，下图是依次亮灯后灭灯，实现流水灯的效果。

图2

这两部分的代码的区别在于：
图1是只用了左移，而左移的填充是0，这就会导致LED灯被逐个点亮。

图2是用了左移和逐位取反，先逐位取反后，要点亮的灯为1，不点亮的为0，此时进行左移填充的0就不会导致额外的LED灯被点亮。最后再取反回来就实现所需功能。

算是一个小BUG的修正。

完整代码：

#include <reg51.h>
#include<intrins.h>

sbit LED = P2;

typedef unsigned int u16;    //对系统默认数据类型进行重定义
typedef unsigned char u8;

u16 aa=0xfe;
u16 num;

void timer0() interrupt 1
{
	TF0 = 0;
	TH0=(65535-50000)/256;    //50ms定时20次
    TL0=(65535-50000)%256;
	num++;
	num %= 8;
	P2=aa << num;
	//P2=~(~aa << num);
}


void main()
{
	LED = ~0x01;
	TMOD = 0x01;
    TH0=(65535-50000)/256;
    TL0=(65535-50000)%256;
	TR0 = 1;		// 启动定时器0
	ET0 = 1;		// 打开T0中断
	EA = 1;			// 开总中断
	while(1);
}
