Android input 原理分析_总序

请支持原创~~

基于版本：Android R

源码

frameworks/native/servcies/inputflinger/

产生：

• libinputflinger.so
• libinputflinger_base.so
• libinputreader.so

frameworks/native/libs/input/

产生：

• libinput.so

frameworks/base/services/java/com/android/server/SystemServer.java

frameworks/base/services/core/java/com/android/server/input/InputManagerService.java

frameworks/base/services/core/jni/com_android_server_input_InputManagerService.cpp

概述

在Android系统中，键盘按键事件是由WindowManagerService服务来管理的，然后再以消息的形式来分发给应用程序处理，不过和普通消息不一样，它是由硬件中断触发的。

在系统启动的时候，SystemServer会启动窗口管理服务WindowManagerService，WindowManagerService在启动的时候就会通过系统输入管理器InputManager来总负责监控键盘消息。这些键盘消息一般都是分发给当前激活的Activity窗口来处理的，因此，当前激活的Activity窗口在创建的时候，会到WindowManagerService中去注册一个接收键盘消息的通道，表明它要处理键盘消息，而当InputManager监控到有键盘消息时，就会分给给它处理。当当前激活的Activity窗口不再处于激活状态时，它也会到WindowManagerService中去反注册之前的键盘消息接收通道，这样，InputManager就不会再把键盘消息分发给它来处理。

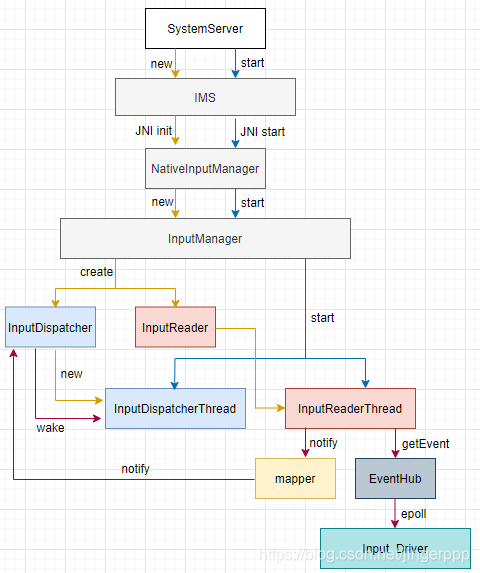

框架

框架有三条主线，分别是黄色、蓝色、红色：

• 黄色为创建主线，从SystemServer 开始启动input service，并创建native 实例，最终创建dispatcher thread、reader thread；
• 蓝色为运行主线，SystemServer 会调用 IMS.start()，用以启动native 下的dispatcher thread 和reader thread；
• 红色为event主线，InputReaderThread 负责通过EventHub 监听event，EventHub通过epoll 机制监听驱动收到的input 消息，并通过getEvent 接口返回给InputReaderThread，进而notify 给InputDispatcher，将event 存入InputDispatcher 的mInboundQueue 后，InputDispatcher 会唤醒dispatcher thread，最终真正分发到各个App；

模块组成：

• Java 层InputManagerService 跟WMS 交互，WMS 记录所有窗口信息，并同步更新到 IMS， 为InputDispatcher 正确派发event 到ViewRootImpl 提供保障；
• JNI 层 NativeInputManager 是Java 与 native 交互的重要转接点，这里是 inputflinger 创建起点，也是InputManager 实例创建、存放点；
• native 层 InputManager 是inputflinger 的server 端，用以注册和反注册 InputChannel，也是InputReader 和InputDispatcher 启动的起点；
• native 层InputReader 负责从EventHub 取出事件并处理，再交给InputDispatcher；
• native 层InputDispatcher 接收来自InputReader 的输入事件，并记录 WMS 的窗口信息，用于派发事件到合适的窗口；

当然这些空口说也没什么效果，还是需要结合source code 来分析，但是这个过程比较长，所以，将其细分为：

Android input 原理分析_总序

Android input 原理分析(一) _ input 启动

Android input 原理分析(二) _ EventHub

Android input 原理分析(三) _ scanCode与keyCode映射

Android input 原理分析(四) _ input 分发

Andorid input 原理分析(五) _ input 命令

Android input 原理分析(六) _ input 上层分发流程

Android input 原理分析(七)_ input ANR
