功能:
0.本项目采用STC89C52作为单片机系统的控制MCU
1.系统内采用DHT11作为湿度传感器,支持温湿度检测上传
2.系统具备无线蓝牙模块,支持定时循环发送手机端当前的温湿度状态
3.采用DC002作为电源接口可直接输入5V给整个系统供电

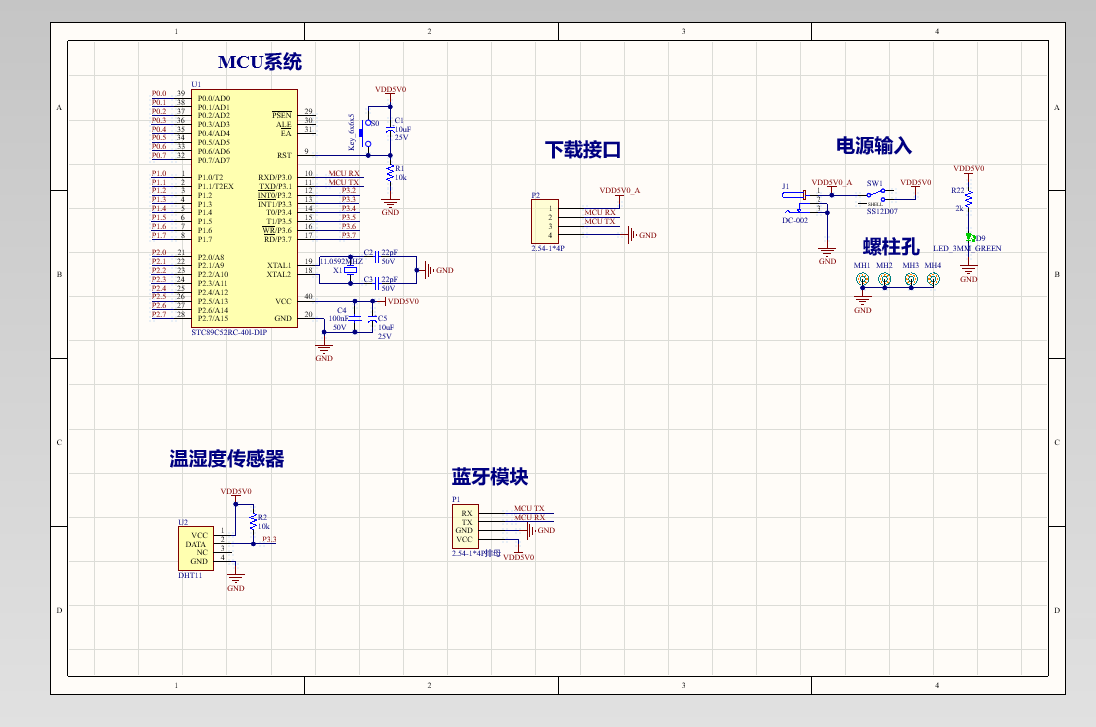

原理图:

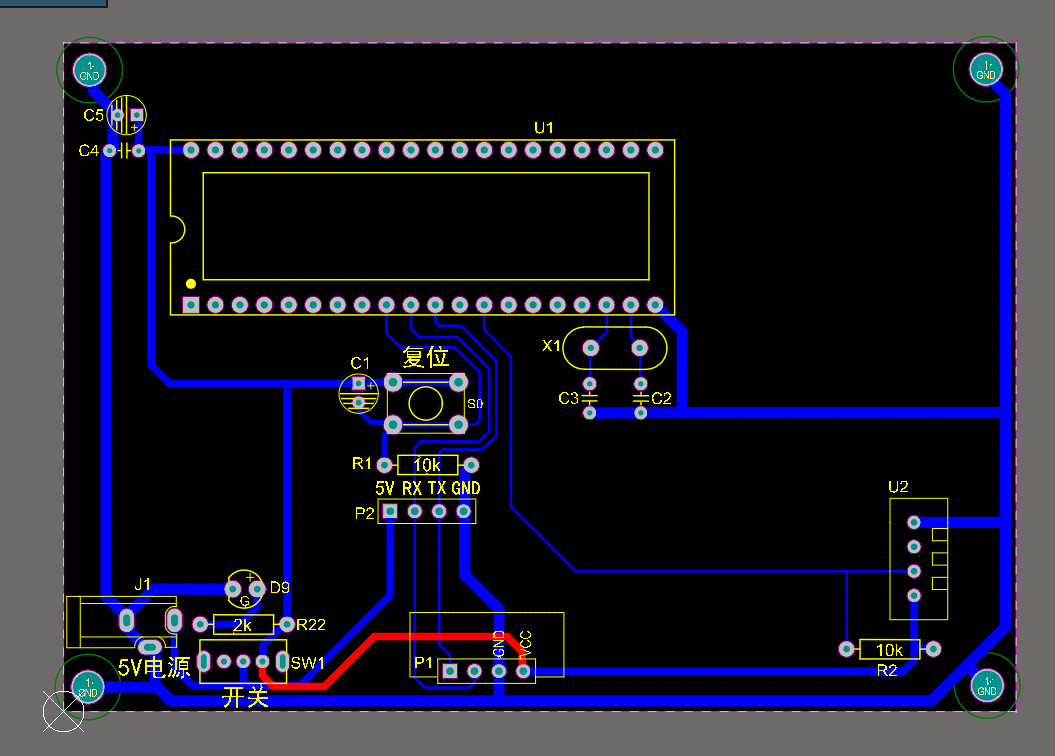

PCB :
主程序:
#include <reg52.h>
#include <intrins.h>
#include <stdio.h>
#include "dht11.h"
unsigned char dis0[16]; //数组暂存
unsigned char readFlag = 0; //读取标志
void Timer0_Init(void); //函数声明
void UART_Init(void);
void UART_SendByte(unsigned char dat);
void UART_SendStr(unsigned char *s, unsigned char length);
void main(void)
{
Timer0_Init(); //定时器0初始化
UART_Init(); //串口初始化
DelayMs(120);
UART_SendStr("ready ok!\r\n", 10);
while (1) //主循环
{
if (readFlag == 1)
{
readFlag = 0;
ET0 = 0; //关闭定时器中断
DHT11_ReadData(); //读取模块数据周期不易小于 2S
ET0 = 1; //开定时器中断
sprintf(dis0, "T:%02d'C H:%02d%% \r\n", (int)U8T_data_H, (int)U8RH_data_H);
UART_SendStr(dis0, 14); //发送
}
}
}
void Timer0_Init(void)
{
TMOD &= 0xF0;
TMOD |= 0x01; //使用模式1,16位定时器,使用"|"符号可以在使用多个定时器时不受影响
TH0 = (65536 - 18432) / 256; //重新赋值 20ms
TL0 = (65536 - 18432) % 256;
EA = 1; //总中断打开
ET0 = 1; //定时器中断打开
TR0 = 1; //定时器开关打开
}
void Timer0_isr(void) interrupt 1
{
static unsigned char time20ms = 0;
TH0 = (65536 - 18432) / 256; //重新赋值 20ms
TL0 = (65536 - 18432) % 256;
time20ms++;
if (time20ms > 50)
{
readFlag = 1; //定时发送数据
time20ms = 0;
}
}
void UART_Init(void)
{
SCON = 0x50; // SCON: 模式 1, 8-bit UART, 使能接收
TMOD &= 0x0F;
TMOD |= 0x20; // TMOD: timer 1, mode 2, 8-bit 重装
TH1 = 0xFD; // TH1: 重装值 9600 波特率 晶振 11.0592MHz
TR1 = 1; // TR1: timer 1 打开
EA = 1; //打开总中断
ES = 0; //关闭串口中断
}
void SendByte(unsigned char dat) //串口发送单字节数据
{
unsigned char time_out;
time_out = 0x00;
SBUF = dat; //将数据放入SBUF中
while ((!TI) && (time_out < 100)) //检测是否发送出去
{
time_out++;
DelayUs10x(2);
} //未发送出去 进行短暂延时
TI = 0; //清除ti标志
}
void UART_SendStr(unsigned char *s, unsigned char length) //发送定长度字符串
{
unsigned char cnt;
cnt = 0x00;
while (cnt < length) //发送长度对比
{
SendByte(*s); //放松单字节数据
s++; //指针++
cnt++; //下一个++
}
}
//void UART_SER(void) interrupt 4 //串行中断服务程序
//{
// if (RI) //判断是接收中断产生
// {
// RI = 0; //标志位清零
// }
// if (TI) //如果是发送标志位,清零
// {
// TI = 0;
// }
//}
