1.1 Elasticsearch-倒排索引 5 分钟图解

1.1 Elasticsearch-倒排索引 5 分钟图解
（接上文《从 0 到 1 搭建日志检索平台》）

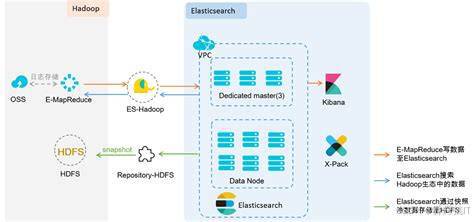

一图胜千言，先上图，再拆解。
把下面 5 张脑图连起来，就是倒排索引的“一生”——从文档进站到关键词秒回，全程 5 分钟看懂。

图 1：正排 vs 倒排——把“书”撕成“字条”
正排索引：
doc → [term₁, term₂ …]
就像把每本书的目录复印下来，想找“Elasticsearch”必须逐本翻。

倒排索引：
term → [doc₁, doc₂ …]
把书撕成字条，按字母顺序插回卡片柜；给定关键词，直接抽出所有出现过它的纸条。Elasticsearch 的检索速度之所以快，本质上是“空间换时间”——磁盘多存一张大表，换来内存里 O(1) 的定位。

图 2：Analyzer 三段式——字符过滤器、分词器、Token 过滤器
文档进站第一步：Analyzer 流水线。

1. 字符过滤器：去 HTML 标签、统一全半角。
2. 分词器：按空格、标点、中文词典切词。
3. Token 过滤器：小写化、去停用词、同义词注入。
   输出：Token Stream（词元队列），每个 token 带着原始位置、偏移量、payload。

图 3：倒排表 + Term Dictionary + Term Index——三层跳表
内存放不下全部 term，ES 把词典拆成两层：
Term Dictionary：有序 term 数组，磁盘常驻，FST 压缩前缀。
Term Index：对 Dictionary 再建“前缀树”索引，常驻内存，前缀匹配一次定位 4 KB Block。
Posting List：每个 term 对应的 docId 列表，采用 RoaringBitmap 压缩，64 k 一个 Container，既压缩又支持快速位运算。
三层结构保证：
• 内存只放“前缀树”，几十 MB 即可索引 TB 级数据；
• 磁盘连续读，4 KB Block 直接入缓存；
• 倒排链交、并、差集用位运算，百万 doc 毫秒级。

图 4：Segment 不可变——LSM-Tree 的“只追加”哲学
Elasticsearch 每次 refresh 生成一个新 segment（Lucene 倒排表文件组），文件一旦写死就不可更改。
好处：

1. 并发无锁，查询线程访问旧 segment，写入线程生成新 segment；
2. 缓存友好，倒排表、列存 DocValues 均可压缩为紧凑数组；
3. 版本隔离，快照恢复直接拷贝文件即可。
   代价：删除只是打“墓碑”，更新=删除+插入，后台 merge 线程定期把多路 segment 归并，回收垃圾。

图 5：查询路径——从 keyword 到 doc 只需 3 次指针跳跃

1. 关键词先走 Term Index 前缀树，定位到 Dictionary Block；
2. 把 Block 载入内存，二分找到目标 term，拿到指向 Posting List 的“文件指针 + 偏移”；
3. 读 Posting RoaringBitmap，交/并/差后得到 docId 结果集，再走正排拿 _source。
   全程零随机写、少量随机读、大量顺序读，磁盘 I/O 被压到最低。

5 分钟回顾

1. 倒排 = 撕书成条，关键词→文档列表；
2. 三段式 Analyzer 把文本变成标准 token；
3. FST + RoaringBitmap 让词典和倒排链都压缩到可常驻内存；
4. 不可变 segment 实现无锁并发，后台 merge 保持碎片率 < 10%；
5. 查询三次指针跳跃，毫秒级返回。

下一节，我们把这张图落地：亲手写一条 PUT 请求，看 Lucene 如何在磁盘上生成 .tim、.tip、.doc、.pos 四件套，并用 Luke 打开验证。
