vivado下MT25qu02g Flash 固化

方法一：二进制bin文件固化

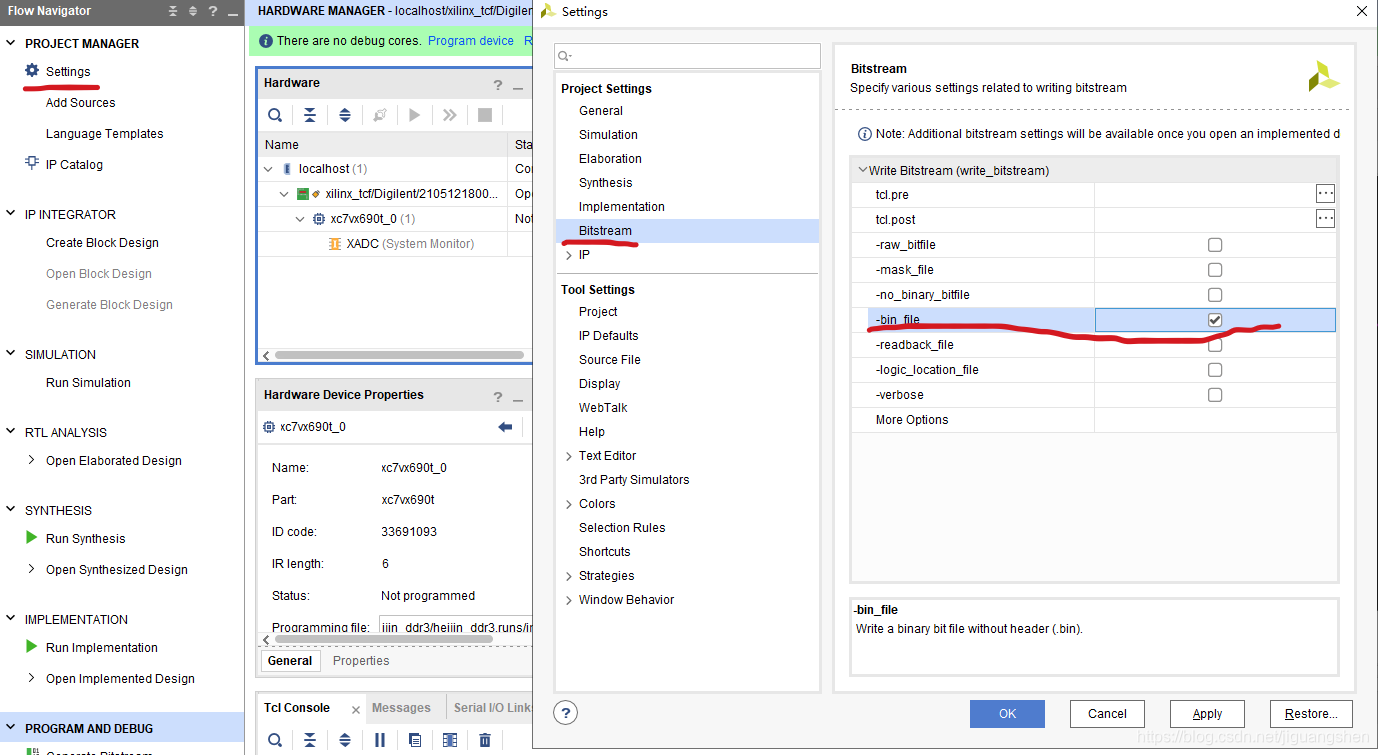

1.在Vivado 软件中找到Setting设置，进入，点击Bitstream选项，将bin_file勾选上，点击ok.

2.点击 generate  bitstream，生成bit文件和 bin文件.

3.点击 Open Hardware Manager， 连接到板子.

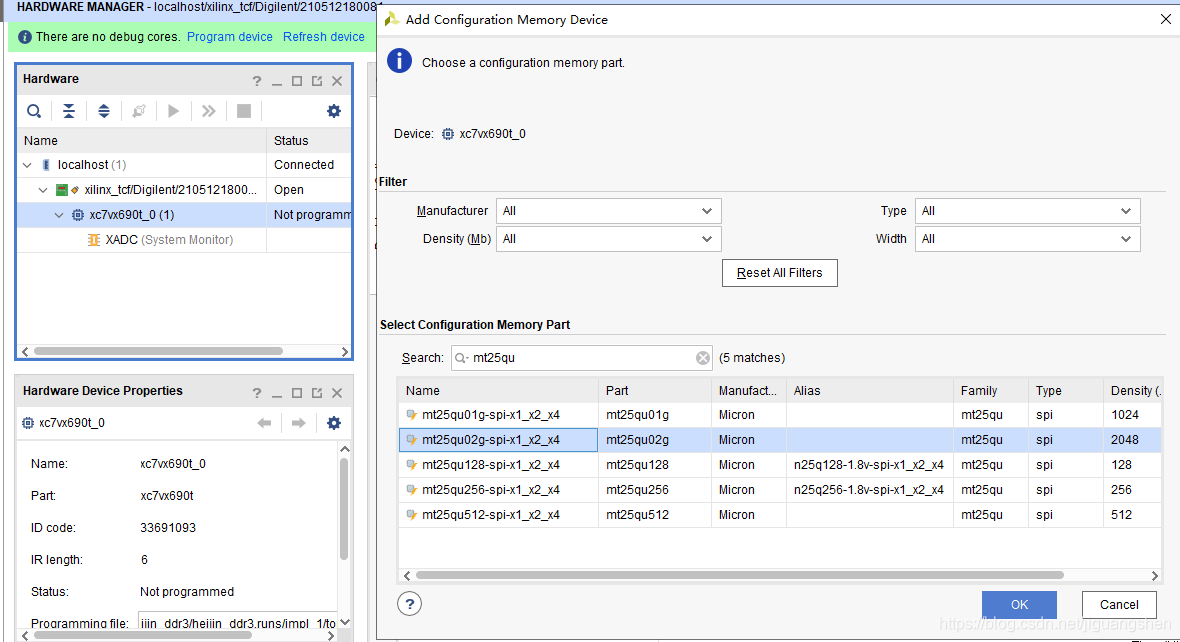

4.在 Hardware面板中点击 (xc7vx290t)，选择 Add Configuration Memery Device.

5.找到Flash存储型号，点击ok，开发板的Flash型号时（mt25qu02g）.

6.添加完成后，进入配置界面.

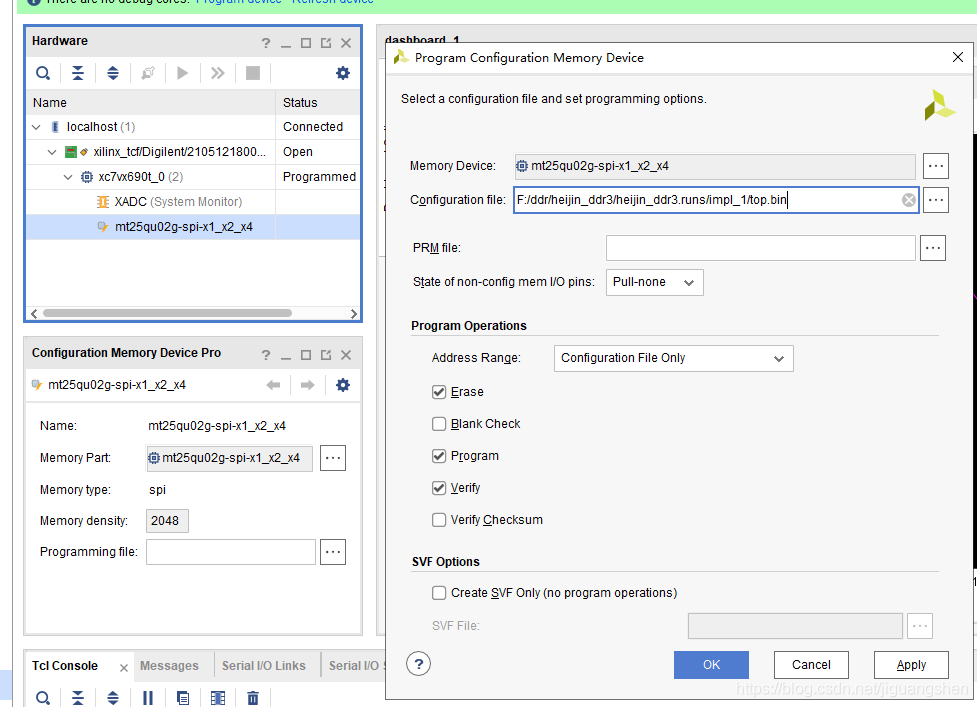

7.点击 OK 进行Flash固化.

方法二： MCS文件固化

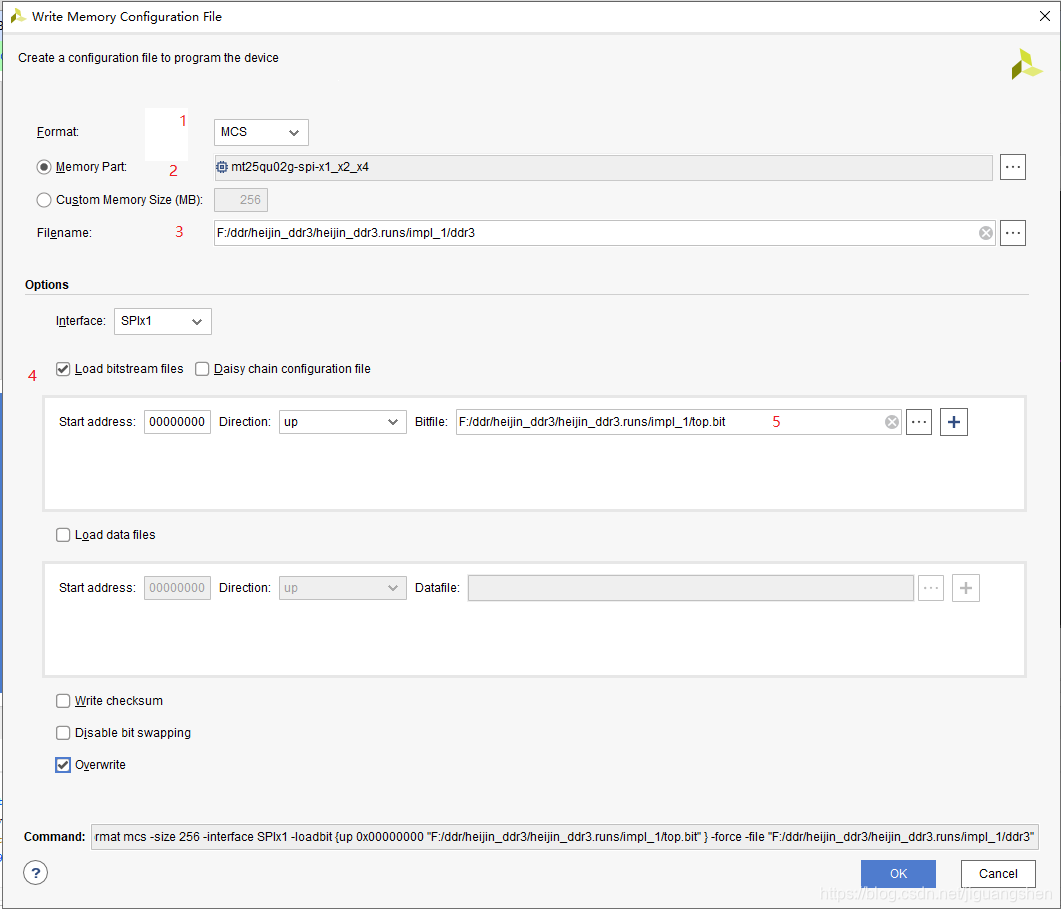

1.打开Tools->Generate  Memory Configuration File.

2.完成格式、型号、文件名、加载bit文件配置.

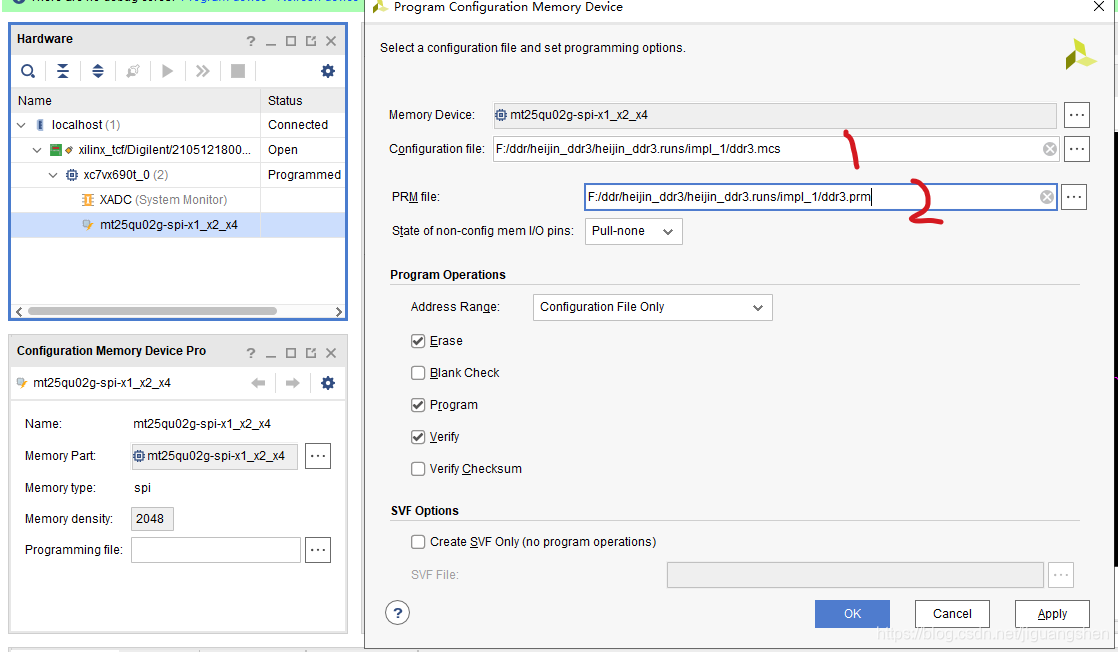

3.右击mt25qu02g，Program Configuration Memory Device

4.点击OK，进行Flash固化

为了加快FPGA Flash启动速度，Flash固化SPI x1 ->SPI x4 设置步骤如下：

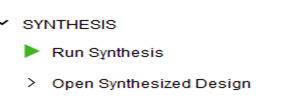

1.点击 Open Synthesized Design

2.选择 Tools –> Edit Device Properties

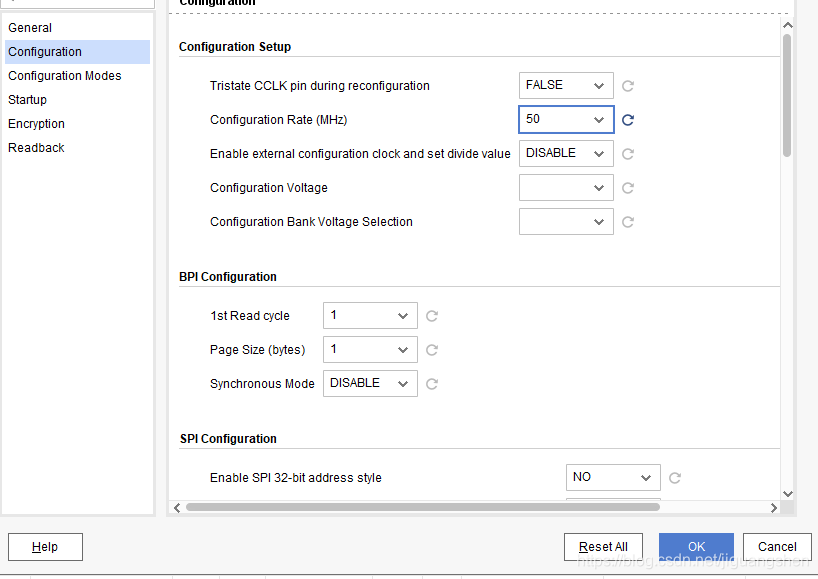

3.选择 Configuration，设置Configuration Rate(MHz) 为50.

4.在 Configuration Modes里选择 SPI x4模式，点击ok.

5.更简单的方式是在管脚约束文件.xdc 文件里加入约束语句：

set_property BITSTREAM.CONFIG.CONFIGRATE 50 [current_design]

set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4[current_design]
