PoE视频监控解决方案

网络视频监控的工作原理是光通过镜头生成的光学图像投射到图像传感器表面上，然后转为电信号，经过模数转换转换后变为数字图像信号，再送到数字信号处理芯片中加工处理进行视频编码压缩，再通过局域网进行传递，后端通过电脑直接访问解码查看视频或者通过解码设备进行显示。

01  监控系统架构及组网

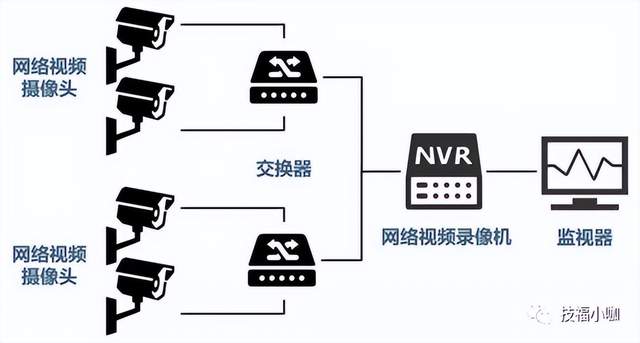

网络高清方案由前端子系统和监控中心两大部分组成，其中前端子系统在各个点位部署高清网络摄像机及相应配套设备，监控中心主要部署存储设备、显示大屏、视频综合管理一体机、核心交换机、客户端PC等设备。此外，传输网络为前端子系统与监控中心的信息传输提供通道，主要包括光纤收发器、EPON设备和接入交换机等。

PoE监控方案，广泛应用于各种小范围监控场景。比如水果店、商铺、餐饮店、小超市、书店、理发店、宠物店、银行网点等等。

02  POE供电常见的四种方式

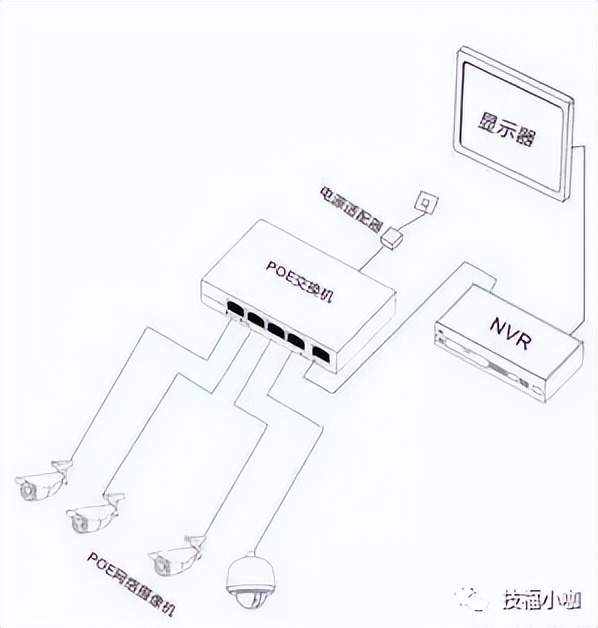

1、交换机和终端都支持POE

这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上，这种方法最简单，但也需要注意如下两点：

确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备

要仔细确认购买的网线的规格，网线质量很关键，质量不好的网线会导致AP或者IPC无法受电或者不断重启。

2、交换机支持POE，终端不支持POE

这种方案PoE交换机出来接PoE分离器，PoE分离器将电源分离成数据信号和电力，有两根输出线，一根是电力输出线，一根是网络数据信号输出线即普通网线。电力输出有5V/9/12V等，可以匹配各种DC输入的非PoE受电终端，支持IEEE 802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。
