PCB钻孔工艺常见缺陷与解决方案

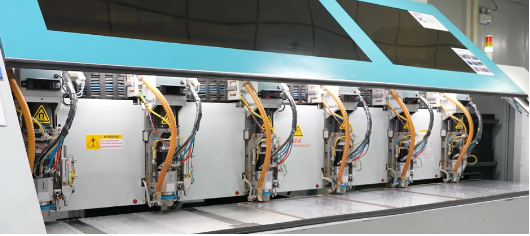

PCB 钻孔是电子制造中的核心工序，直接影响电路板的导通性能、结构稳定性与使用寿命。钻孔过程中，孔位精度、孔径一致性、孔壁质量等指标若出现偏差，可能导致后续装配故障、信号传输干扰等问题。作为专注 PCB&PCBA 一站式制造服务的高新技术企业

一、孔位与孔径相关缺陷

1. 孔位偏移 / 对位失准

• 核心成因：钻头运行偏移、主轴偏转；盖板 / 基材选型不当；基材涨缩；定位工具精度不足；钻孔程序故障；钻头与夹头固定不牢等。

• 解决方法：

  1. 检查主轴稳定性与偏转情况，必要时进行专业校准或维修。

  2. 按钻头直径控制叠板数量：双面板不超过钻头直径的 5 倍，多层板控制在 2-3 倍。

  3. 优化钻孔参数：适当提高钻头转速、降低进刀速率，避免钻头共振。

  4. 选用复合盖板材料（上下层 0.06mm 铝合金箔 + 中间纤维芯，总厚 0.35mm），提升定位精度与散热性。

  5. 钻孔前对基材进行 120℃、4 小时烘干处理，减少涨缩变形；定期校准定位工具与工作台稳定性。

2. 孔径失真 / 尺寸错误

• 核心成因：钻头尺寸与指令不匹配；进刀速率 / 转速参数不当；钻头过度磨损或重磨次数超标；主轴偏转；编程数据输入错误等。

• 解决方法：

  1. 钻孔前核对钻头实际尺寸与控制系统指令，确保一致。

  2. 按基材类型优化参数：FR-4 材质可适当提高转速，FR-5 等硬质基材需降低进刀速率。

  3. 限制钻头使用与重磨次数：多层板每钻 500 孔刃磨 1 次，最多重磨 2-3 次；双面板每钻 3000 孔刃磨 1 次，累计重磨不超过 3 次，磨损深度超过 0.2mm 时直接更换。

  4. 检查编程数据与公英制换算准确性，自动换刀前核对钻头排列序列。

3. 孔径扩大 / 孔形圆度失准

• 核心成因：钻头直径偏差；断钻后挖取操作不当；重复钻孔 / 补孔；主轴弯曲；钻头中心点偏心或切刃宽度不一致。

• 解决方法：

  1. 钻孔前用专业仪器检测钻头直径与同心度，确保符合工艺要求。

  2. 若钻头断裂于孔内，采用顶出法取出，避免暴力挖取扩大孔径。

  3. 补孔时严格匹配原钻头尺寸，避免重复定位钻孔；用 40 倍显微镜检查钻头装夹精度，确保切刃对称。

  4. 检测主轴轴承状态，出现弯曲变形时及时更换。

4. 孔未穿透

• 核心成因：钻孔程序中深度设定错误；垫板厚度不均匀；钻头长度不足；钻头断裂；盖板厚度选择不当。

• 解决方法：

  1. 按叠板总厚度精准设定钻孔深度，预留合理垫板余量。

  2. 选用厚度均匀的垫板材料，避免因垫板起伏导致钻孔不彻底。

  3. 根据叠层厚度选择适配长度的钻头，钻孔前检查钻头完整性，避免使用断裂或长度不足的钻头。

二、孔壁质量相关缺陷

5. 孔壁碎屑 / 钻污过多

• 核心成因：进刀 / 转速参数不当；基材树脂聚合不完全；钻头磨损或退屑槽设计不合理；盖板 / 垫板品质差；钻头停留基材时间过长。

• 解决方法：

  1. 优化参数组合，提高进刀速率、减少叠板层数，缩短钻头与基材接触时间。

  2. 钻孔前对基材进行 120℃、4 小时烘干，确保树脂完全聚合。

  3. 选用退屑槽符合标准的钻头，定期清理或更换磨损钻头，避免排屑不畅。

  4. 严格选用工艺规定的盖板与垫板材料，提升排屑与散热效果。

6. 孔壁粗糙 / 毛刺过大

• 核心成因：进刀量波动过大；钻头切削刃磨损、破口；盖板硬度不足；压力脚压力过低；叠板固定不牢或存在异物；基材固化不完全。

• 解决方法：

  1. 保持进刀量稳定，根据基材类型匹配转速与进刀速率，避免参数突变。

  2. 定期检查钻头切削刃状态，出现磨损或破口时及时刃磨或更换。

  3. 选用厚度适宜、硬度匹配的盖板材料，调整压力脚供气压力，确保基板压紧。

  4. 叠板前清理表面异物，钻孔前对基材进行 120℃、4-6 小时烘干，提升材质稳定性。

7. 孔内玻璃纤维突出

• 核心成因：退刀速率过慢；钻头过度损耗；主轴转速不足；进刀速率过快。

• 解决方法：

  1. 提高退刀速率，减少纤维与钻头的摩擦拖拽。

  2. 按工艺限制钻头钻孔数量，避免过度磨损；根据基材特性调整转速与进刀速率，确保切削流畅。

8. 孔口白圈（铜层与基材分离）

• 核心成因：钻孔产生的热应力 / 机械应力；玻璃布纱线过粗；基材品质不佳；进刀量过大；钻头固定不牢。

• 解决方法：

  1. 更换锋利钻头，优化转速与进刀参数，减少切削应力。

  2. 选用细玻璃纱编织的基材，提升材质均匀性；检查钻头柄部与弹簧夹头的配合度，确保固定紧固。

  3. 严格控制进刀量与叠板层数，避免应力集中导致基材碎裂。

9. 内层孔环钉头过度

• 核心成因：退刀速率过慢；进刀量不当；钻头磨损；主轴转速与进刀速率不匹配；基材存在空洞；叠板层数过多。

• 解决方法：

  1. 提高退刀速率，优化进刀量参数，避免过度切削。

  2. 定期检测钻头状态，确保切削性能；按钻头直径调整叠板厚度（双面板≤钻头直径 5 倍，多层板≤2-3 倍）。

  3. 选用无空洞的高品质基材，通过参数调试实现转速与进刀速率的最佳匹配。

10. 堵孔

• 核心成因：钻头长度不足；钻头钻入垫板过深；基材含水分 / 污物；垫板重复使用；加工参数不当。

• 解决方法：

  1. 按叠层总厚度选择足够长度的钻头，控制钻入垫板深度在合理范围。

  2. 选用高品质基材并烘干除杂；避免垫板重复使用，确保排屑通道畅通。

  3. 优化进刀速率与转速，提升排屑效率，减少碎屑残留。

三、钻头与加工操作相关缺陷

11. 钻头易折断

• 核心成因：主轴偏转过度；压力脚管道堵塞；钻头选型不当（退屑槽长度不足）；转速不足、进刀速率过大；叠板层数过多；基板固定不牢。

• 解决方法：

  1. 检修主轴精度，清理压力脚供气管道，确保压力稳定。

  2. 选用退屑槽长度适配的钻头，按基材类型调整参数：降低进刀速率、提高转速，减少钻头受力。

  3. 严格控制叠板层数，钻孔前检查基板固定状态，避免加工中移位导致钻头受力不均。

12. 板面残留卷曲形残屑（藕断丝连）

• 核心成因：未使用盖板；钻孔参数不当（进刀过快、转速过低）。

• 解决方法：

  1. 必须使用适配的盖板材料，提升切削稳定性与碎屑分离效果。

  2. 降低进刀速率或提高钻头转速，确保碎屑彻底切断，避免残留。

四、其他加工缺陷

13. 孔壁残屑

• 核心成因：盖板 / 基材材质不适宜；钻头损伤；弹簧夹头真空压力不足；压力脚堵塞；螺旋角过小；环境干燥产生静电吸附。

• 解决方法：

  1. 选用硬度匹配的盖板（如 2 号防锈铝或复合材料），避免损伤钻头。

  2. 检查真空系统与压力脚状态，确保吸附与排屑正常；选用螺旋角符合标准的钻头，提升排屑能力。

  3. 控制车间环境湿度在 45% RH 以上，减少静电吸附导致的残屑残留。

14. 孔位偏移导致破环 / 偏环

• 核心成因：钻头摆动、同心度差；盖板硬度不均；基材钻孔后变形；定位系统精度不足；编程对准性差。

• 解决方法：

  1. 减少叠板层数，提高转速、降低进刀速率，减少钻头摆动；用专业仪器检测钻头同心度与角度。

  2. 选用均匀平滑、兼具散热与定位功能的盖板；钻孔前对基材进行烘烤预处理，避免加工后变形。

  3. 定期校准定位系统与编程数据，确保对准精度。
