PCB阻抗异常的根源追溯与AOI辅助诊断方法

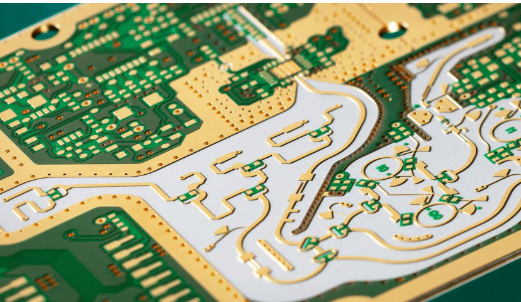

PCB 阻抗异常是高频电路失效的主要原因之一，其根源涉及设计、材料、工艺等多个环节。传统的追溯方法依赖人工经验，效率低下且准确性有限。通过 AOI 检测数据与工艺参数的关联分析，可构建系统化的阻抗异常诊断体系，实现快速定位与精准改进。

设计因素导致的阻抗异常可通过 AOI 数据初步识别。设计阶段的叠层参数错误（如介质厚度与设计值偏差＞10%）会直接导致阻抗偏移，AOI 系统通过测量 PCB 截面图像（采用 X 射线分层技术），可获取实际介质厚度，与设计值比对识别偏差。布线设计缺陷如线宽突变（＞5%）、拐角角度过小（＜90°）会造成阻抗不连续，AOI 的线路轮廓分析功能可自动检测此类缺陷，标记高风险区域。对于差分线不等长（误差＞5mm），AOI 的长度测量模块（精度 ±0.1mm）可快速识别，这些设计问题导致的阻抗异常占总数的 15-20%，需在设计评审阶段重点检查。

材料特性波动的影响需结合 AOI 与理化分析。基板介电常数（εr）偏差是阻抗异常的常见原因，不同批次基板的 εr 变化 0.2 就可能导致 5Ω 以上的阻抗偏差。AOI 无法直接测量 εr，但可通过检测同一设计的阻抗测试条长度变化（热膨胀导致）间接评估材料稳定性。半固化片的流动度异常会导致层压后介质厚度不均，AOI 通过测量不同区域的线宽一致性（偏差＞3% 提示介质问题），结合热重分析（TGA）判断半固化片质量。铜箔粗糙度（Ra）超标会导致高频下阻抗增加，AOI 的表面轮廓仪可测量 Ra 值（精度 ±0.05μm），与阻抗数据关联分析，识别材料导致的异常（约占 25-30%）。

工艺参数漂移的诊断需要 AOI 与设备数据联动。蚀刻工艺参数不当是阻抗异常的主要工艺原因：蚀刻过度导致线宽偏小（每减少 10% 线宽，阻抗增加约 8%），AOI 的线宽测量数据可实时反映蚀刻状态，与蚀刻机的喷淋压力、蚀刻液浓度数据关联，定位参数漂移点。层压工艺的温度曲线异常会导致介质厚度不均，AOI 检测的局部阻抗波动（同一板内差异＞5Ω）可对应层压设备的热斑区域。钻孔工艺的孔径偏差（＞0.02mm）影响过孔阻抗，AOI 的孔位检测模块可与钻孔机的 X/Y 轴定位精度数据比对，识别设备偏差。工艺因素导致的阻抗异常占比最高（40-50%），通过实时数据联动可快速追溯。

AOI 辅助的阻抗异常诊断流程实现标准化。当检测到阻抗超差时，首先调取该 PCB 的 AOI 数据，检查线宽、线距、边缘粗糙度等参数是否在合格范围：若线宽偏差＞5%，优先排查蚀刻工艺；若线宽合格但阻抗超差，检查介质厚度（通过 AOI 的分层图像）和介电常数（通过材料批次分析）；若上述参数均正常，检测线路连续性（是否有隐性断裂）和连接器质量。诊断流程包含决策树模型，根据不同缺陷组合自动推荐排查方向，如 “线宽合格 + 介质厚度合格 + 阻抗偏高” 提示可能是铜箔粗糙度问题。该流程使阻抗异常的平均诊断时间从传统的 4 小时缩短至 30 分钟。

改进措施的验证与标准化形成闭环。针对诊断出的根源问题，制定针对性改进措施：设计问题需更新 PCB 设计规则（如增加线宽公差冗余）；材料问题需优化供应商选择标准（如要求 εr 波动≤0.1）；工艺问题需调整设备参数（如蚀刻液浓度控制精度提升至 ±0.5%）。改进后通过 AOI 持续监控相关参数，如线宽偏差控制在 ±3% 以内，同时抽样进行阻抗验证，确认改进效果。将有效措施纳入工艺规范，如 “当 AOI 检测线宽偏差超 3% 时，自动触发蚀刻参数调整”，形成预防机制。通过闭环管理，阻抗异常的重复发生概率降低 60% 以上。

AOI 辅助的阻抗异常诊断体系，通过数据关联与系统化流程，实现了从 “发现问题” 到 “解决问题” 再到 “预防问题” 的全链条管理，大幅提升了 PCB 制造的质量控制水平。
