AOI在PCB缺陷检测中的演进与阻抗关联分析

自动光学检测（AOI）作为 PCB 制造中的关键质量控制手段，已从传统的外观缺陷检测向功能性参数关联分析演进。现代 AOI 系统通过高精度图像识别与算法模型，不仅能识别线路缺陷，还能间接分析阻抗异常风险，构建了从外观到性能的综合检测体系。

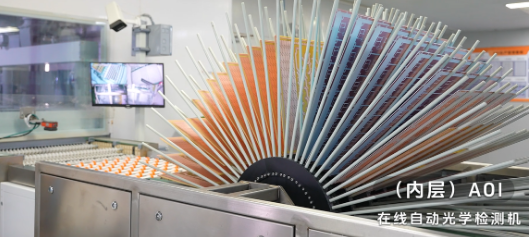

​AOI 技术的硬件升级提升缺陷识别能力。新一代 AOI 设备采用多视角光学系统：顶部高清相机（分辨率 5μm）检测表层线路，侧面斜射相机（角度 30°、45°、60°）识别焊盘边缘缺陷，底部透射相机检查内层对准度。光源系统采用多光谱 LED（波长 450-940nm），通过不同波长光线的反射差异，增强缺陷与背景的对比度，如使用蓝光突出线路边缘，红外光穿透阻焊层检查底层缺陷。设备配备高速运动控制平台，检测速度可达 1.2m²/min，同时保持 99.9% 的缺陷捕获率，满足量产需求。

缺陷识别算法的智能化实现精准分类。基于深度学习的 AOI 系统，通过训练包含 10 万 + 缺陷样本的神经网络模型，可自动识别线宽偏差、线距不足、缺口、凹陷、针孔等 20 余种缺陷，分类准确率≥95%。针对阻抗关联缺陷，系统开发了专项检测模块：线宽偏差检测（精度 ±1μm），直接关联阻抗值（线宽每偏差 5%，阻抗可能变化 3-5%）；线路边缘粗糙度检测（Ra≤0.5μm），过度粗糙会导致高频下阻抗波动；焊盘偏移检测（偏移量≤25% 焊盘尺寸），避免连接器阻抗不匹配。算法可计算缺陷对阻抗的影响程度，生成风险等级（高 / 中 / 低），辅助工程师决策。

AOI 数据与阻抗测量的关联分析构建预测模型。通过将 AOI 检测的线路参数（线宽、线距、边缘粗糙度）与 TDR 测量的阻抗值进行大数据关联，建立数学模型：Z = f (W, S, T, εr, Ra)，其中 W 为线宽，S 为线距，T 为介质厚度，εr 为介电常数，Ra 为粗糙度。模型通过机器学习不断优化，预测误差可控制在 3% 以内。当 AOI 检测到线宽偏差 0.02mm 时，系统可自动预测阻抗变化量，并与设计标准比对，提前识别潜在阻抗超差风险，无需等到终测环节。该预测模型使阻抗异常的早期发现率提升 70%，减少后期返工成本。

特殊工艺 PCB 的 AOI 检测方案需针对性设计。对于 HDI 板的微盲孔，AOI 系统采用 confocal microscopy 技术，通过聚焦不同深度的反射光，生成三维图像，检测孔直径（精度 ±2μm）和孔位偏差，这些参数直接影响过孔阻抗连续性。对于柔性 PCB，系统配备张力控制平台，避免因弯曲导致的测量误差，重点检测弯折区域的线路变形，防止阻抗突变。对于金属基 PCB，采用偏振光照明技术，消除金属表面反光干扰，准确测量线路尺寸。针对不同工艺的特性参数，AOI 系统可定制检测模板，确保与阻抗特性的关联性分析准确有效。

AOI 检测的误报率控制与效率提升是量产关键。误报会导致不必要的人工复检，影响生产效率。系统通过以下措施控制误报率≤0.1%：采用多光源融合技术，减少单一光源的判断偏差；引入因果分析算法，结合相邻区域的检测结果综合判定；建立缺陷知识库，自动排除常见的伪缺陷（如阻焊剂气泡导致的阴影）。对于疑似缺陷，系统标记后通过人机交互界面由工程师复核，同时将复核结果反馈给算法模型，持续优化识别精度。通过误报控制，AOI 系统的有效处理能力提升至 90 块 / 小时，满足大规模量产需求。

AOI 技术通过硬件升级、算法创新和数据关联，实现了从外观缺陷检测到阻抗风险预测的跨越，成为 PCB 质量控制的 “眼睛”，为高频高速 PCB 的制造提供了全方位的检测保障。
