在线阻抗检测技术在 PCB 量产中的应用与优势

随着电子设备向高频化、高速化发展，PCB 阻抗控制从传统的抽样检测向在线 100% 全检演进。在线阻抗检测技术通过整合自动化设备与实时分析算法，实现了量产过程中阻抗特性的即时监控，大幅提升了质量控制效率与产品良率。

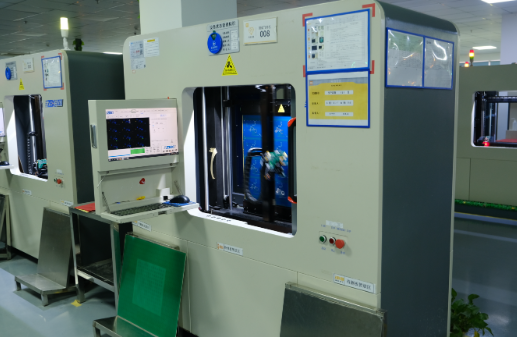

在线阻抗检测系统的组成实现全流程自动化。系统核心包括：高速数据采集模块（采样率≥1GS/s），可同步测量 16 路信号；自动化传输轨道，配合机械臂实现 PCB 自动上下料；高精度定位系统（重复定位精度 ±0.01mm），确保测试探针与焊盘精准接触；工业计算机与专用软件，完成数据处理、分析与报告生成。系统与 PCB 生产线无缝对接，检测节拍可匹配生产线速度（≤5 秒 / 块），实现不停线检测。对于多层板，系统配备多组测试探针，可同时测量不同层的阻抗值，无需翻转 PCB。

​

检测原理的创新突破传统方法局限。在线检测采用改进型时域反射法（TDR），通过集成化测试头向 PCB 测试点注入快沿阶跃信号（上升时间≤20ps），反射信号经高速示波器捕获后，由专用算法计算阻抗值。与离线检测相比，在线系统采用非接触式耦合技术，通过近场探头测量信号，避免探针磨损和 PCB 损伤，适合量产环境。针对细线路（线宽≤0.1mm），系统采用差分信号测量法，抑制环境噪声，测量分辨率可达 0.1Ω。检测软件内置 PCB 设计参数数据库，可自动调用对应阻抗标准，实现智能化判定。

实时反馈机制实现工艺参数动态调整。在线检测系统与 PCB 生产设备（如曝光机、蚀刻机）建立通信接口，当检测到阻抗超差时，立即分析偏差方向和幅度，自动计算工艺调整值：如阻抗偏高（可能因线宽偏小），则向蚀刻机发送参数调整指令，适当减小蚀刻时间（调整步长 0.1 秒）；如阻抗偏低（可能因介质厚度偏小），则通知层压设备调整压力参数。调整后生产的首块 PCB 将被优先检测，验证调整效果，形成闭环控制。该机制使阻抗超差率从传统的 5% 降低至 0.5% 以下，大幅减少返工成本。

数据追溯与分析系统构建质量数字孪生。每块 PCB 的阻抗检测数据（包括各测试点阻抗值、测量时间、环境参数）与板载二维码关联，存储于数据库中，可通过扫码快速查询。系统每日生成质量分析报告，统计不同批次、不同层别、不同线宽的阻抗分布，计算 CPK 值（过程能力指数），目标 CPK≥1.33。通过大数据分析识别阻抗漂移趋势，如某段时间内层阻抗持续偏高，可能提示半固化片厚度异常，提前预警潜在质量风险。数据可与 MES 系统对接，实现从原材料到成品的全流程质量追溯。

在线检测的经济性与适应性提升量产竞争力。虽然在线系统初期投入较高，但通过减少报废率（每块高端 PCB 成本可达数百元）、降低离线检测人力成本、缩短生产周期，通常可在 1 年内收回投资。系统具备良好的适应性，可通过软件升级支持新的 PCB 设计（线宽 0.05-2mm，阻抗范围 25-150Ω），更换测试头即可适配不同板厚（0.2-3mm）。对于柔性 PCB，系统配备真空吸附平台，防止测量过程中变形。在 5G 基站 PCB、服务器主板等高端产品量产中，在线阻抗检测已成为标配工艺，是企业质量控制水平的重要标志。

在线阻抗检测技术通过自动化、实时化、智能化的创新应用，重塑了 PCB 量产的质量控制模式，为高频高速 PCB 的大规模生产提供了可靠保障，推动了电子制造行业的品质升级。
