PCB表面处理工艺：化学镀与电镀对比解析

电镀则需要电流驱动金属离子沉积，类似 “静电吸附贴膜”。这两种工艺给 PCB 穿上的 “金属外衣”，在厚度均匀性、导电性和适用场景上各有千秋，共同支撑着从普通遥控器到航天设备的 PCB 需求。

化学镀：不靠电的 “自发生长” 技术

化学镀的核心是 “氧化还原反应”，不需要外接电源。当 PCB 的铜层接触到化学镀液时，镀液中的金属离子（如镍离子、金离子）会被还原剂（如次磷酸钠）提供的电子还原，在铜表面形成金属层。整个过程就像潮湿空气中的铁会生锈，是一种自发进行的化学反应，但速度和产物被严格控制。

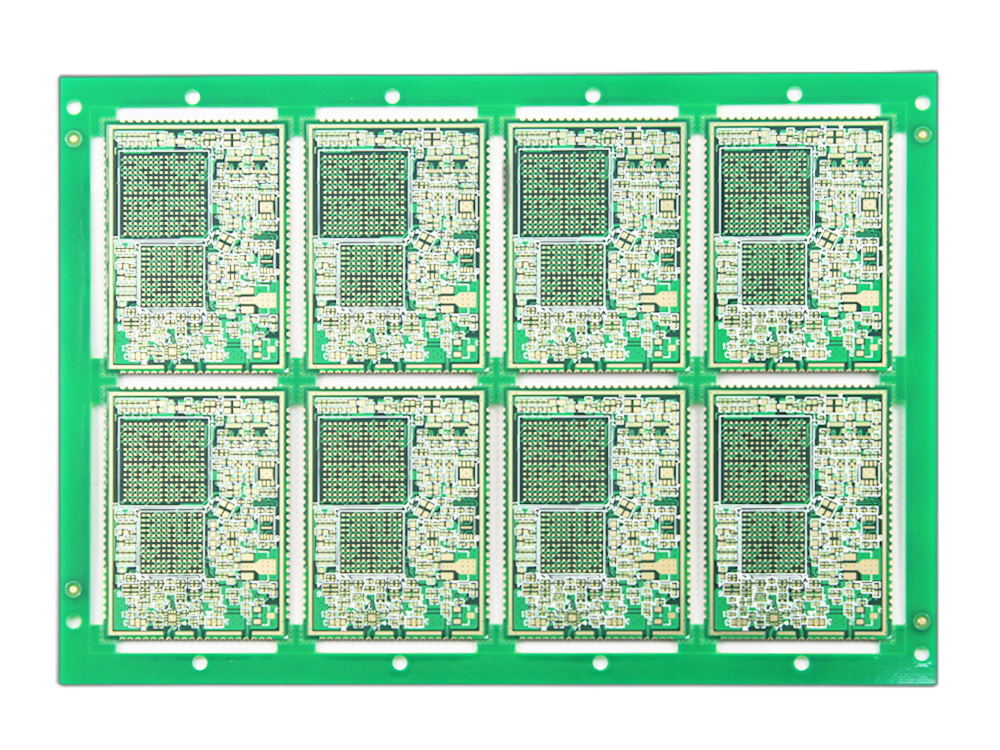

化学镀镍金是最常见的组合工艺。先在铜表面化学镀一层镍（厚度 2-5μm），作为 “阻挡层” 防止铜扩散到金层；再在镍层上化学镀一层金（0.05-0.2μm），提供良好的焊接性能。某 PCB 厂的测试显示，化学镀的镍层厚度偏差可控制在 ±0.3μm，金层偏差 ±0.02μm，即使是 PCB 边缘的细小焊盘，镀层也能均匀覆盖。

化学镀的优势在复杂结构上尤为明显。对于 PCB 上的盲孔、凹槽等区域，化学镀液能均匀渗透，让金属层像 “贴身衣物” 一样完全贴合。某汽车传感器的 PCB 有 0.1mm 直径的盲孔，化学镀镍后，孔内镀层厚度与表面相差不到 0.2μm，而电镀工艺在相同条件下的孔内镀层厚度仅为表面的 60%。

电镀：靠电流驱动的 “定向沉积” 技术

电镀需要外接直流电源，PCB 作为阴极，金属阳极（如铜、锡）或不溶性阳极（如钛网）浸泡在镀液中。通电时，镀液中的金属离子会向阴极移动，在 PCB 表面获得电子并沉积成金属层，厚度随通电时间增加而增厚，就像给 PCB “充电镀金属”。

电镀铜是 PCB 最基础的电镀工艺，用于通孔和线路的金属化。镀液中的硫酸铜提供铜离子，电流密度通常控制在 1-3A/dm²，沉积速度约 1μm / 分钟。某 6 层 PCB 的电镀工序中，通过控制电流分布，通孔孔口与孔底的铜层厚度差从 20% 降至 5%，确保了电流传输的稳定性。

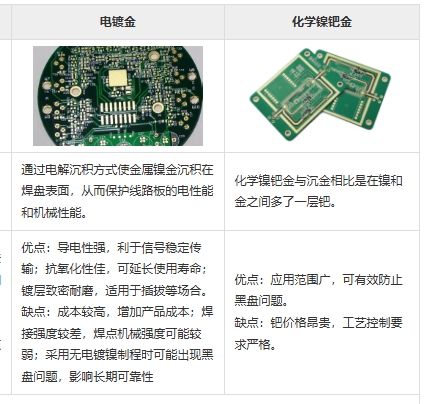

电镀金则常用于高可靠性 PCB 的表面处理，金层厚度可达 0.5-2μm，比化学镀金更厚。电镀时需要将 PCB 挂在导电挂具上，确保良好的导电性，挂具接触点的设计很关键，接触不良会导致局部镀层变薄。某服务器 PCB 的电镀金工艺中，优化挂具设计后，镀层厚度均匀性从 ±0.1μm 提升到 ±0.05μm。

工艺核心差异：从原理到结果的全面对比

沉积动力不同，适用场景有别

化学镀的沉积动力来自化学反应，只要镀液能接触到的地方，就能形成镀层，特别适合形状复杂的 PCB。某智能手表的 PCB 有多处弯曲和凸起，化学镀镍后，所有表面的镀层厚度差小于 0.3μm；而用电镀工艺时，凸起部位的镀层比凹陷处厚 2μm，需要后续打磨才能使用。

电镀的沉积动力来自电场，镀层厚度与电流密度正相关，适合需要厚镀层的场景。某工业插头的 PCB 需要 10μm 厚的镀锡层防腐蚀，用电镀工艺 40 分钟即可完成，而化学镀需要 4 小时，且厚镀层容易出现针孔。

镀层结构差异，性能各有侧重

化学镀的镍层是 “非晶态结构”，含磷量 5%-12%，硬度比电镀镍高 30%（维氏硬度 400-600HV），耐磨性更好。某打印机的 PCB 采用化学镀镍后，按键触点经过 10 万次按压，磨损量仅 0.1μm，而电镀镍触点的磨损量达 0.3μm。

电镀的铜层是 “晶体结构”，导电性优于化学镀层（电导率 58MS/m vs 50MS/m）。某高频通信 PCB 的信号线路采用电镀铜后，2GHz 信号的传输损耗比化学镀铜降低了 8%，更适合高速信号传输。

工艺控制难度，成本差异显著

化学镀对镀液稳定性要求极高，温度（通常 80-90℃）、pH 值和还原剂浓度的微小变化都会影响镀层质量。某 PCB 厂的化学镀镍生产线，每小时需检测一次镀液参数，每天更换 10% 的镀液，维护成本比电镀高 20%。

电镀的核心是电流控制，现代脉冲电镀电源能精确调节电流波形，减少镀层缺陷。某手机 PCB 的电镀铜工序采用脉冲电流（频率 500Hz）后，镀层的孔隙率从 1 个 /cm² 降至 0.1 个 /cm²，同时能耗比直流电镀降低 15%。

工艺难点与质量控制

化学镀的 “三大痛点” 及对策

针孔是化学镀最常见的缺陷，多因镀液中有杂质或表面油污未清理干净。解决办法包括：镀前用超声波清洗 PCB（频率 40kHz）、在镀液中添加表面活性剂（如十二烷基硫酸钠）减少气泡。某 PCB 厂采用这套方案后，化学镀金的针孔率从 0.5 个 /cm² 降至 0.05 个 /cm²。

镀层附着力不足则因前处理不当，铜表面的氧化层未完全去除。通过增加微蚀刻工序（用硫酸和双氧水混合液腐蚀铜表面，形成微观凹凸），能让镀层附着力从 0.5N/mm 提升到 0.8N/mm。某医疗设备 PCB 曾因附着力问题导致镀层脱落，改进前处理后再未出现类似故障。

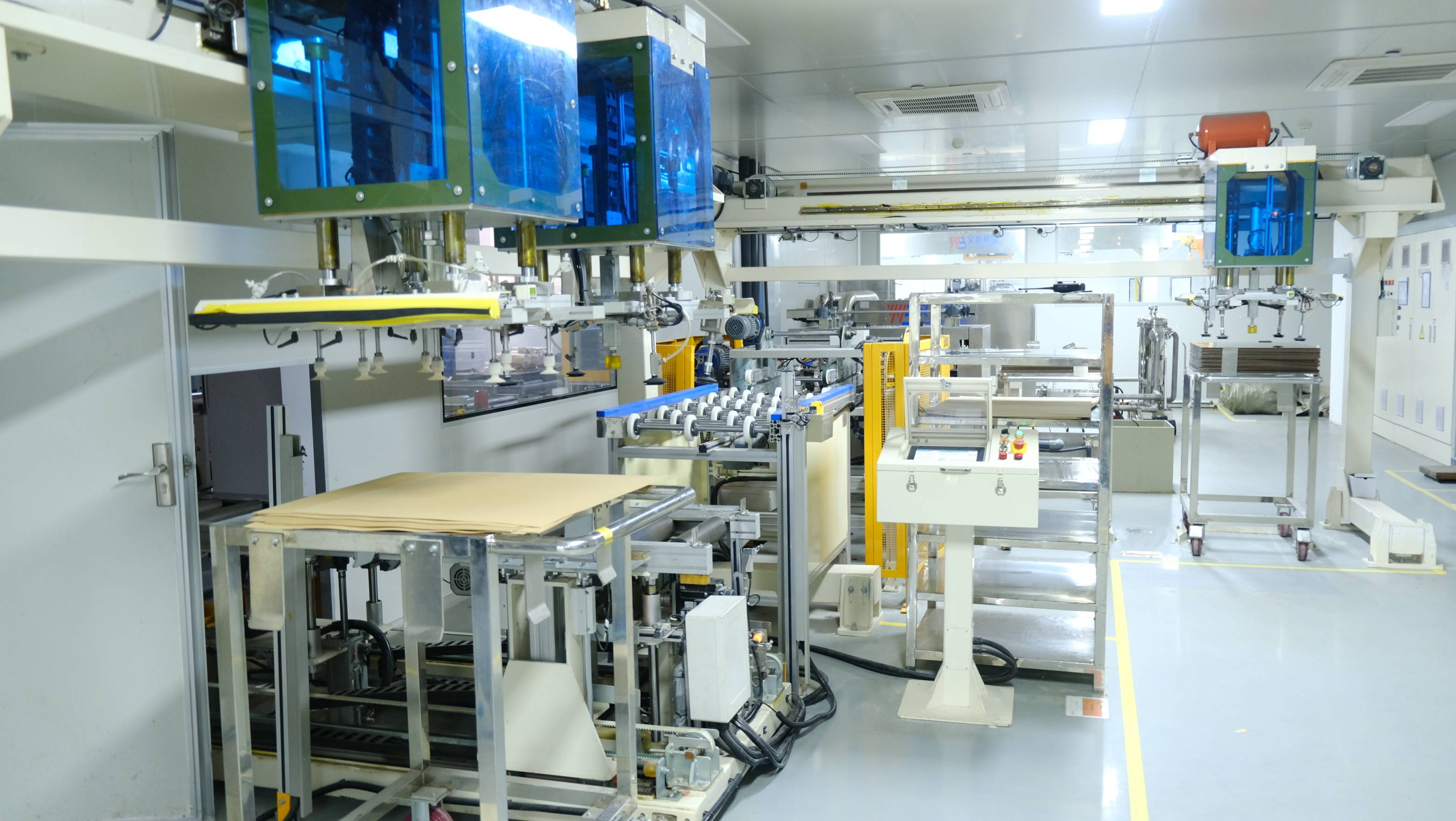

镀液稳定性差需要精准控制参数，现在的智能化学镀生产线配备自动补加系统，当检测到还原剂浓度下降 10% 时，会自动添加新溶液，使镀液寿命从 8 小时延长到 12 小时。

电镀的 “关键控制” 要点

电流分布不均会导致镀层厚度差异，可通过 “辅助阳极” 和 “屏蔽板” 优化电场。在 PCB 的边缘和角落放置辅助阳极，能增强局部电流；用绝缘材料制作的屏蔽板遮挡镀层过厚区域，减少电流。某 12 层 PCB 的电镀工序采用此技术后，板面镀层厚度差从 ±10% 降至 ±3%。

镀层光亮性不足可通过添加有机添加剂改善。电镀铜液中加入聚乙二醇（PEG）和硫脲，能细化铜晶粒，使镀层表面粗糙度（Ra）从 0.5μm 降至 0.1μm。某显示器 PCB 的电镀铜工序添加添加剂后，镀层光亮如镜，无需后续抛光即可满足外观要求。

无论是化学镀还是电镀，都是 PCB 表面处理的 “核心技艺”。化学镀擅长复杂结构的均匀覆盖，像 “精密化妆师”；电镀则在厚镀层和高导电性上更胜一筹，如同 “强力铸造师”。选择哪种工艺，取决于 PCB 的结构复杂度、性能需求和成本预算。
