SMT焊接中的热设计策略与关键控制要点

一、热设计在SMT贴片加工中的重要性

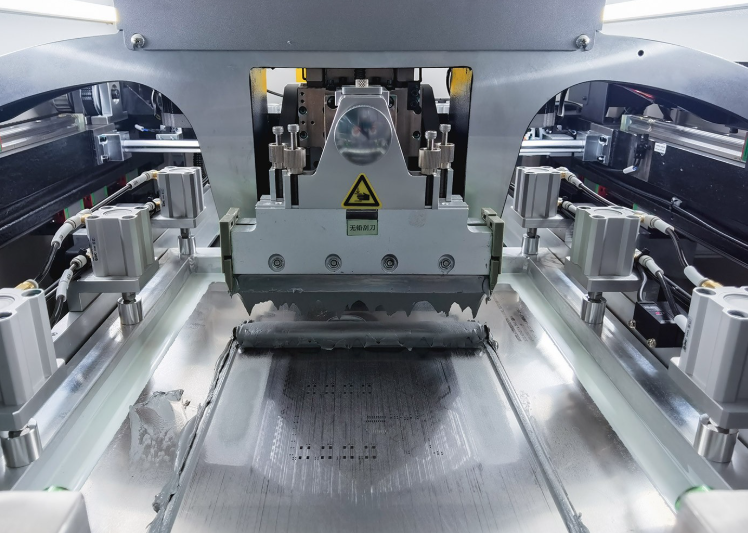

在SMT贴片加工中，温度变化是影响焊接质量的关键因素。焊接过程中，从室温升高到回流峰值温度，再逐步冷却，整个过程涉及快速加热和快速降温。如果温度变化速度过快，或者板内不同区域的温差过大，就容易导致焊接缺陷。

这种问题在多种类型的PCBA中都可能发生。例如BGA器件容易因热不均匀产生收缩断裂；热沉元件容易出现焊料不足；片式元件容易因为温度不平衡而移位或立碑。这些问题看似不同，实质都与热设计不合理有关。

所以，必须从设计初期就做好热设计。热设计不是焊接时才考虑的工艺问题，而是贯穿元件布局、焊盘设计、孔结构、电源层布置等多个阶段的重要因素。

二、热设计相关的技术基础与作用机制

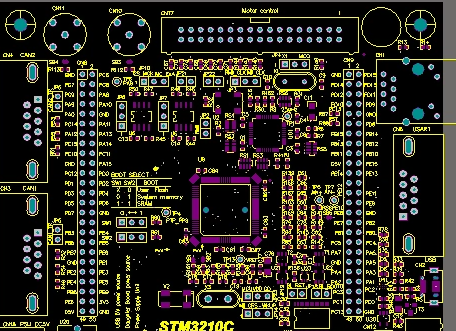

PCBA的热设计，主要是为了实现热量的均衡分布、热容量的合理配置，以及热路径的有效导通。下面介绍几个与热设计关系最密切的技术基础。

1. 热容量的作用

热容量是指某个区域吸收热量时温度上升的快慢。热容量大的区域升温慢，冷却也慢；热容量小的区域升温快，冷却也快。如果同一块PCB中不同区域热容量差异太大，就会在焊接时形成温度差。

例如BGA角部如果热容量太小，会比中间部分更早冷却，从而产生热应力，拉裂焊点。这种问题不能靠改变回流焊曲线解决，只能从结构上优化热容量分布。

2. 散热路径的设计

散热路径影响焊接温度的传导方向和速度。一个合理的散热路径可以帮助芯片或焊盘快速吸热、放热，维持温度的稳定性。

最常见的散热路径是通过导热孔连接到内层或底层铜面，把热量传导出去。如果散热孔设计不合理，比如孔径太小、数量太少、没有连接地层，那么热量无法及时散开，容易造成温度堆积或过热。

3. 金属铜层的热作用

铜具有很强的导热性。PCBA中大面积铺铜既有电气作用，也有导热功能。尤其在热沉设计中，铜层厚度、连接方式、铺设范围直接决定焊接区域的温度分布。

铜层还影响热容量。如果某焊盘连接了大面积的地层，就相当于“挂了个大热块”，升温变慢，焊料就可能无法完全熔化，形成虚焊。

三、四个常见热设计场景与对应解决方案

1. 热沉焊盘中的少锡问题

热沉器件（如大功率MOS管、LDO）底部有金属接触面，负责导热。这类焊盘通常连接到内部接地层，同时开有多个导热孔。

问题是，如果导热孔太大或太多，会把热量过快传走，导致焊料还没充分流动就凝固，结果焊料吃不上，出现空洞或少锡现象。

解决办法如下：

• 控制导热孔孔径在0.2mm以下，防止热量过快流失；

• 限制导热孔数量，一般6~8个为宜；

• 在导热孔内壁做阻焊封孔处理，防止焊料直接流入；

• 将这些导热孔连接到局部地层而不是全局地层，降低热扩散范围；

• 增加热沉焊盘表面预涂锡量，提升熔融时的焊料供应。

2. 插装孔焊接中的冷焊问题

部分功率器件仍采用插装封装，需要用波峰焊方式完成焊接。当插装孔连接到多个地层或电源层时，会形成大面积散热面，使焊盘冷却速度过快，波峰焊来不及加热，形成“冷焊”。

应对策略如下：

• 采用星月孔设计，把焊孔与地层之间用热阻结构隔开，减少热量流失；

• 控制孔壁铜厚在正常范围，不做加厚；

• 使用“热阻接地焊盘”结构，在焊接侧只保留少量连接铜线，避免全铜包围；

• 如条件允许，调整器件布局，让此类孔避开波峰焊最前沿部分，延长焊接接触时间。

3. BGA角部焊点的拉裂缺陷

BGA结构复杂、引脚密集、热容量分布不均，容易在焊接后产生角部焊点的“收缩拉裂”。这类缺陷一般在冷却阶段产生，主要是因为角部先凝固，再被器件翘曲应力拉断。

优化方法如下：

• 增加BGA角部焊盘的铜面积，提高其热容量；

• 减少角部焊盘与大面积地层的连接，降低传热速度；

• 增加角部下方的导热路径，引导热量向中间传递；

• 优化回流焊升温速率和峰值时间，让角部不提前冷却；

• 在设计时优先采用较小尺寸BGA，减少热不对称面积。

4. 小型片式元件移位与立碑现象

常见的0201、0402元件在焊接过程中容易出现偏移、翻转、竖立等问题。其主要原因是两边焊盘的热吸收能力不同，导致焊料熔化时一边先拉动元件。

改善建议如下：

• 设计焊盘时保持对称，不能一大一小；

• 避免将一边焊盘连到大地层，而另一边是独立信号线；

• 地层连接焊盘时，加热阻线（热阻连线），减少散热；

• 控制焊盘尺寸在推荐范围内，过大容易引发拉力；

• 优化回流焊温度曲线，避免过快升温或温差过大。

热设计应从源头开始控制

做好热设计的关键有几点：

• 理解热容量、热路径、铜层导热之间的关系；

• 关注大电流器件、功率封装、BGA、热沉等区域；

• 从焊盘结构上做热隔离或导热优化；

• 与PCB厂、SMT厂沟通材料厚度、铜层结构、回流曲线；

• 在设计审查阶段增加热设计专项检查流程。
