开关电源PCB排版8个要点，你必须要知道

如今，为适应电子产品极快的更新换代节奏，产品设计工程师往往倾向于选择在市场上易于采购到的 AC／DC 适配器，并将多组直流电源直接安装于系统线路板上。然而，由于开关电源产生的电磁干扰会影响电子产品正常工作，因此正确的电源 PCB 排版就显得尤为重要。开关电源 PCB 排版与一般的 PCB 排版截然不同。在数字电路排版中，众多数字芯片能够通过 PCB 软件自动排列，芯片之间的连接线也可由软件自动连接。但采用自动排版方式排出的开关电源必定无法正常工作。所以，设计人员需对开关电源 PCB 排版的基本规则以及开关电源的工作原理有一定了解。开关电源 PCB 排版的八大要点如下：

1、旁路瓷片电容器的选择

旁路瓷片电容器的电容不宜过大，且其寄生串联电感应尽可能小。通过多个电容并联的方式，可以有效改善电容的阻抗特性。

2、电感的设计要点

电感的寄生并联电容需尽量小，同时电感引脚焊盘之间的距离应尽可能远。

3、地层走线的禁忌

要避免在地层上放置任何功率或信号走线。

4、减小高频环路面积

应努力使高频环路的面积尽可能减小。

5、过孔放置的注意事项

过孔放置不应破坏高频电流在地层上的路径。

6、不同电路接地层的处理

系统板上不同电路需要不同接地层，这些不同电路的接地层应通过单点与电源接地层相连接。

7、控制芯片与场效应管的环路

控制芯片至上端和下端场效应管的环路要尽量短。

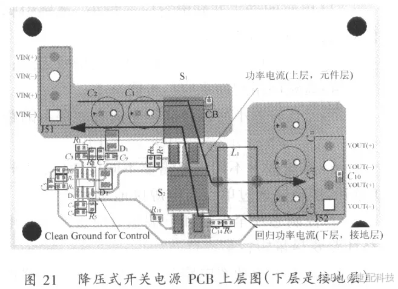

8、不同功能电路接地层的连接

开关电源功率电路和控制信号电路元器件需连接到不同的接地层，这两个地层一般都是通过单点相连接。
