电源波形测试(不加特殊说明，均是在电路板工作状态下测试)

12V电源端测试 （032.bmp）

在这里插入图片描述

  • 示波器设置：时间档位500us，垂直档位1v（因为这个电压太大，再加上示波器本身的垂直偏移参数原因，要看12V的电压，再加上垂直档位尽可能小，只能使用1V的垂直档位）
  • 数据 Vp-p ≈ 232mv（真是数据应该比这个数小一点），Vavg ≈ 12.4V

LM2596输出测试（031.bmp）

在这里插入图片描述

  • 示波器设置：时间档位500us，垂直档位500mv（以下均是这个设置）
  • 数据 Vp-p ≈ 96.1mv，Vavg ≈ 5.39V

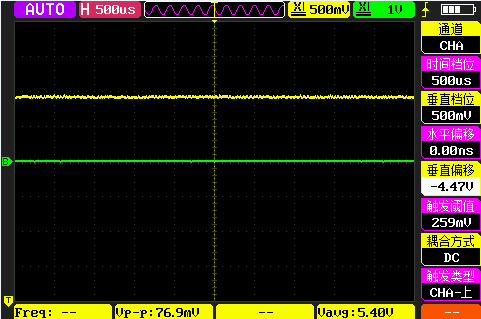

不连接电路板测试（033.bmp）

在这里插入图片描述

  • 示波器设置：时间档位500us，垂直档位500mv
  • 数据 Vp-p ≈ 76.9mv，Vavg ≈ 5.40V

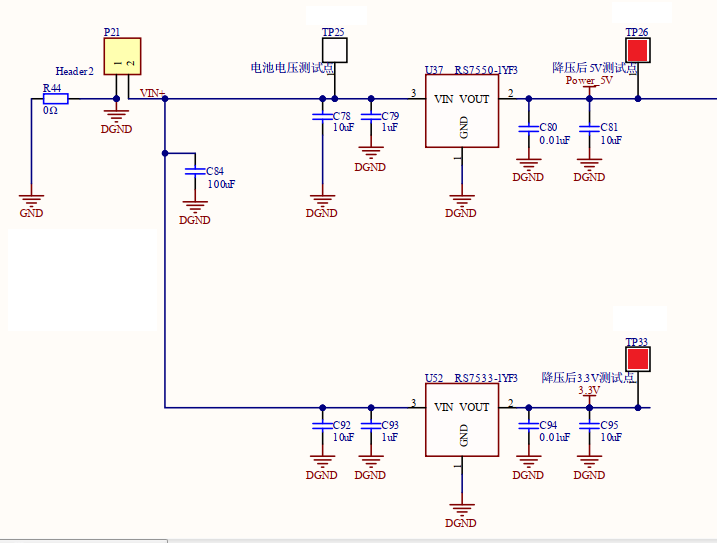

电路板TP26、TP33测试

在这里插入图片描述

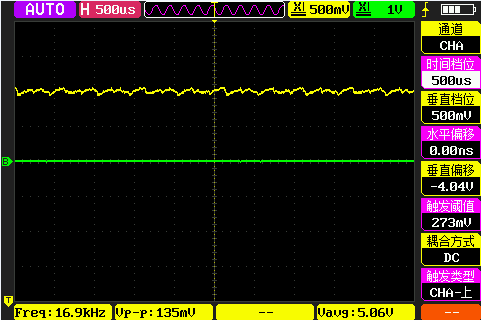

TP26（027.bmp）

在这里插入图片描述

  • 示波器设置：时间档位500us，垂直档位500mv
  • 数据 Vp-p ≈ 135mv，Vavg ≈ 5.06V

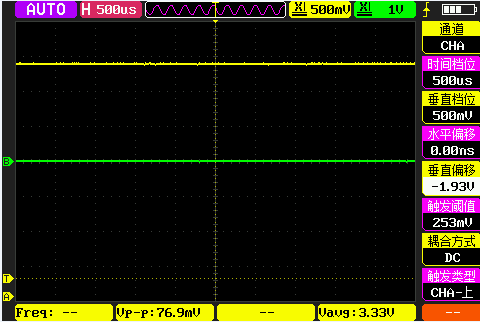

TP33（028.bmp）

在这里插入图片描述

  • 示波器设置：时间档位500us，垂直档位500mv
  • 数据 Vp-p ≈ 76.9mv，Vavg ≈ 3.33V

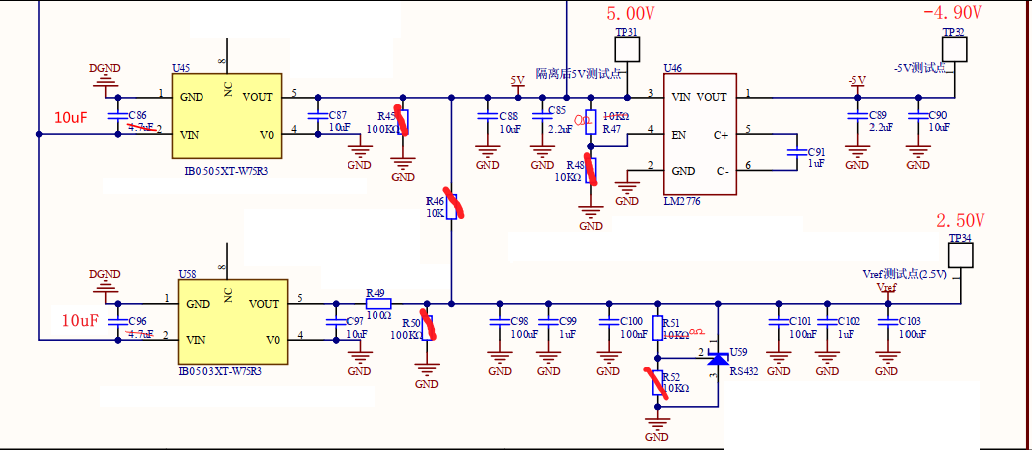

电路板TP31、TP32、TP34测试

在这里插入图片描述

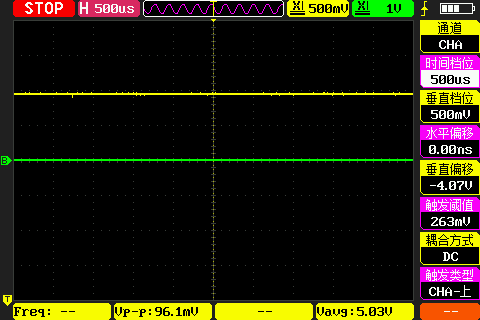

TP31（029.bmp）

在这里插入图片描述

  • 示波器设置：时间档位500us，垂直档位500mv
  • 数据 Vp-p ≈ 96.1mv，Vavg ≈ 5.03V

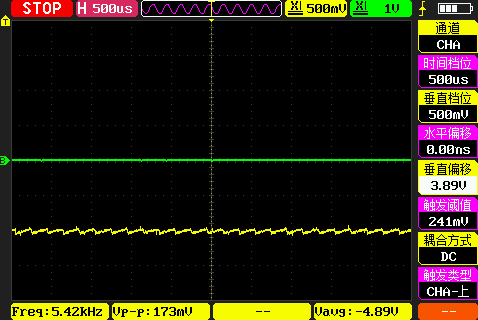

TP32（030.bmp）

在这里插入图片描述

  • 示波器设置：时间档位500us，垂直档位500mv
  • 数据 Vp-p ≈ 173mv，Vavg ≈ -4.89V

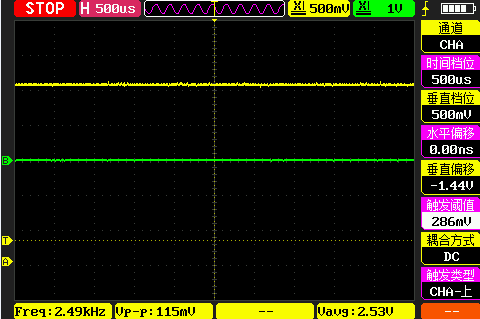

TP34（034.bmp）

在这里插入图片描述

  • 示波器设置：时间档位500us，垂直档位500mv
  • 数据 Vp-p ≈ 115mv，Vavg ≈ 2.53V

ADS1256

  • SPS = samples per second.每秒采样次数

DC-DC & LDO

LDO和DCDC电源的区别及优缺点
开关电源(DC-DC)与LDO电源的区别—原理

LM2596

MP1584
