基于展讯平台下调LCD各文件路径关联总结

以下各层为从上往下调用关系：用户空间——>内核空间——>硬件

一、用户空间——应用程序

二、内核空间：

1）kernel/driver/video/fbmem.c(母目录，一律注册字符设备，不针对平台)

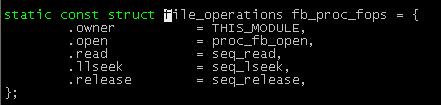

作用：a. 定义结构体file_operations包括fb_read()、fb_write()、fb_ioctl()等

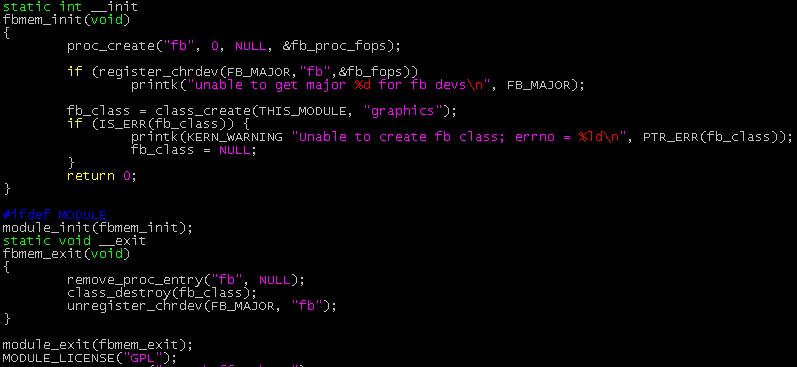

b. 在module_init()初始化时，调用register_chrdev（FB_MAJOR,"fb",&fb_fops）函数传递该

该结构体以注册字符设备。

如下图：

2）kernel/driver/video/sc8810（视平台而定）/sprdfb_main.c(一般为XX fb_main.c)

作用：注册framebuffer（调用函数在fbmem.c内定义）、注册平台设备

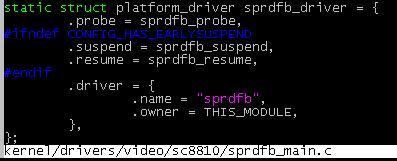

作用：a. 定义结构体platform_driver包括probe、suspend、resume等

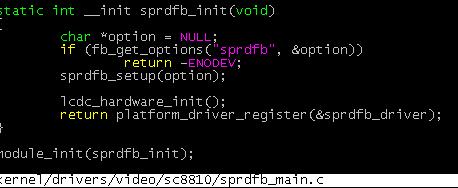

b. 在module_init()初始化时，调用platform_driver_register(&sprdfb_driver)函数传递该结

构体“针对该平台”进行平台驱动注册。

如下图：

c. 在该结构体内成员probe函数里调用 register_framebuffer(fb)注册framebuffer，

且在probe探测函数里“针对该平台”进行硬件初始化、申请帧缓冲空间等。

//********************************************

//********************************************

注释：sprdfb_main.c会调用同个目录下lcdc.c文件下函数，进行ID的枚举等，具体参考前一章。

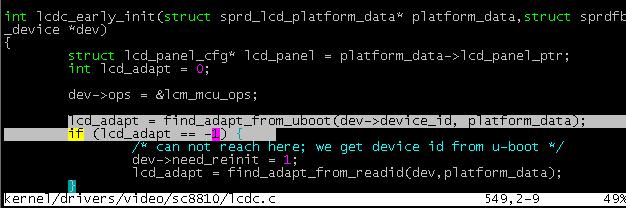

1）通过lcdc.c的find_adapt_from_readid()函数（uboot下也有）会在kernel下重新枚举设

备（如果uboot枚举不通过返回-1）如下图

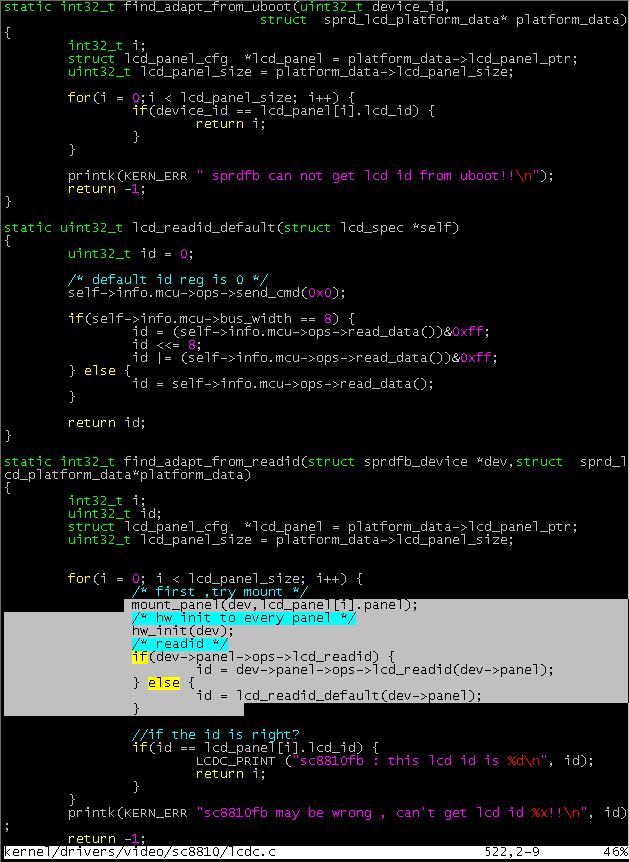

2）find_adapt_from_readid()和find_adapt_from_uboot区别如下，其中

find_adapt_from_readid()会重新枚举panel如下图灰色区域：

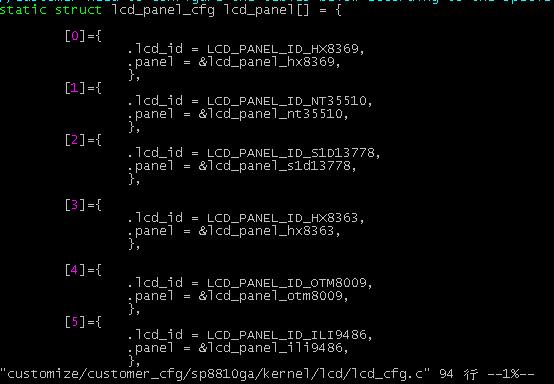

3）a. 图中lcd_panel_size即为枚举数量，函数位置为：

/customize/cutomer_cfg/sp8810ga/kernel/lcd/lcd_cfg.c

或/u-boot/drivers/video/sc8810_fb.c

如下图定义：

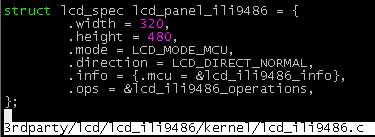

b. 其中平台设备函数位置为：

/3rdparty/lcd/lcd_ili9486kernel/lcd_ili9486.c

或/u-boot/board/spreadtrum/sp8810/lcd_ili9486.c

如下图定义：

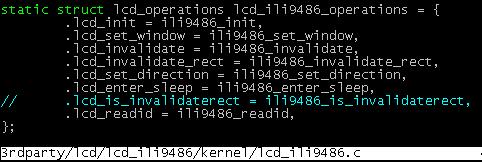

c. lcd_operations结构体定义如下：

//********************************************

三、硬件——LCD控制器

备注：LCD平时运行函数(属于 fb_ops、 lcd_operations的ops操作函数，为上层软件调用执行)：

<4>[ 39.549000] sprdfb pan_display!!,fb_state=0
<4>[ 39.549000] hx8369_invalidate_rect : (0, 0, 479, 799)
<4>[ 39.549000] hx8369_set_window

在kernel读ID如果读取不对，会使fb_state置1，即通过不了sprdfb pan_display()，

一直在调用该函数而不执行hx8369的函数。
