【全网最新】Virtuoso vpulse使用

原创 于 2025-04-15 16:11:19 发布 · 2.8k 阅读 · 20 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习

目录

产生直流电

产生方波

方波的另一种情况

默认高电平是1v，低电平是0。

Pulse width指的是低电平维持时间，会强制改变高电平持续时间，但是周期不变

如果把上升下降类型设置成halfsine的话，波形会变成这样

最近在使用virtuoso打集创赛，查资料搭建testbench，使用了vsin，vdc这两个analoglib里面的外置电源之后发现效果并不理想，了解到有vpulse新电源之后上网查，发现不是版本太老就是讲解太粗糙，有的在优快云上还要VIP才能阅读……所以我只能自己摸索vpulse的使用方法，然后就在这里整理出来

注意

这篇博客不设置VIP可见，所以为了防止某平台乱设置收费关卡，请读者发现后及时告知我，我会删掉后重发，谢谢

愿开源走向盛世

在schematic中按“i”放置vpulse器件

右边这几个v对应器件参数

 对比其他电源

vsin--产生交流电，弦波

 vdc--产生直流电

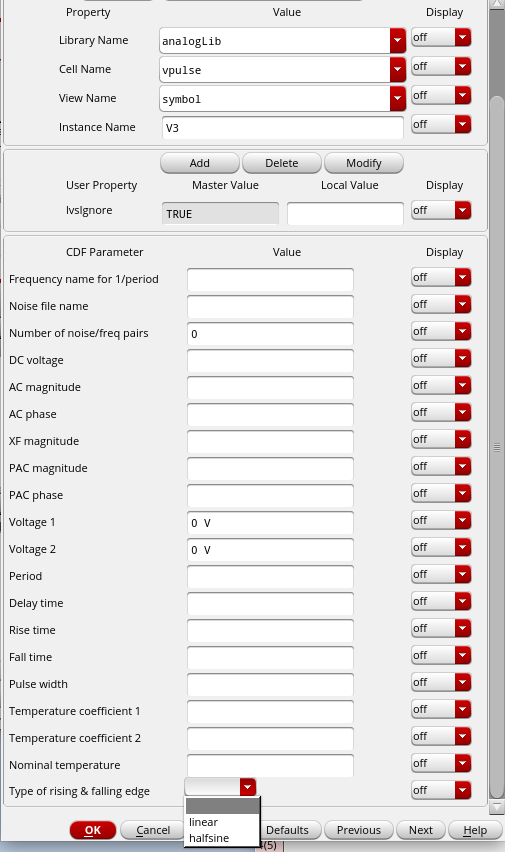

 选中vpulse，按住q查看器件属性，如下：

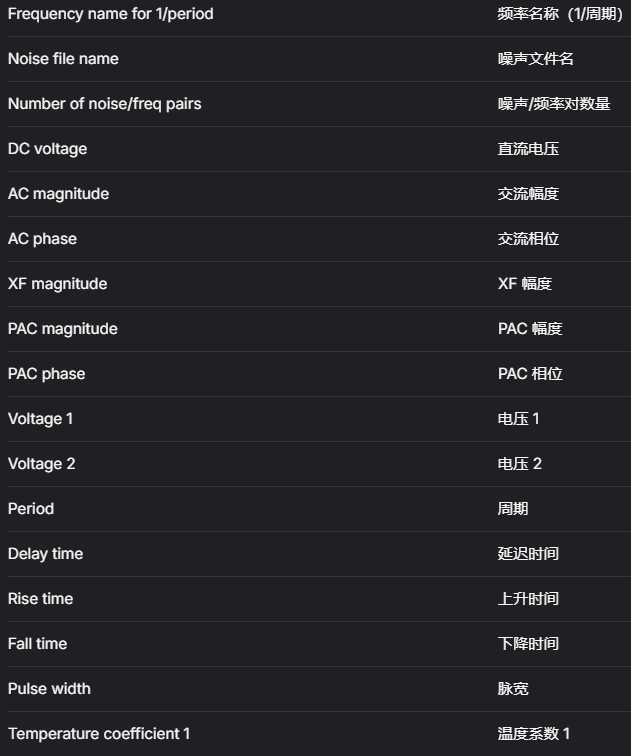

 这些参数的中文如下

最低0.47元/天 解锁文章
