【Android驱动03】屏幕背光backlight驱动移植以及调试方法

一，背光灯模式

1）PWM 控制背光

2）PMIC 控制背光

二，背光灯客制化

2.1 首先说明一下文档的结构，我们先介绍我们客制化的地方，因为这个才是我们实际调试及解决 bug 时真正要关心的，而平台端不需要客制化的代码只需要梳理清楚就行。

背光流程中，客制化文件：
cust_leds.c (vendor\vendor\mediatek\proprietary\bootable\bootloader\lk\target$(project))
其中

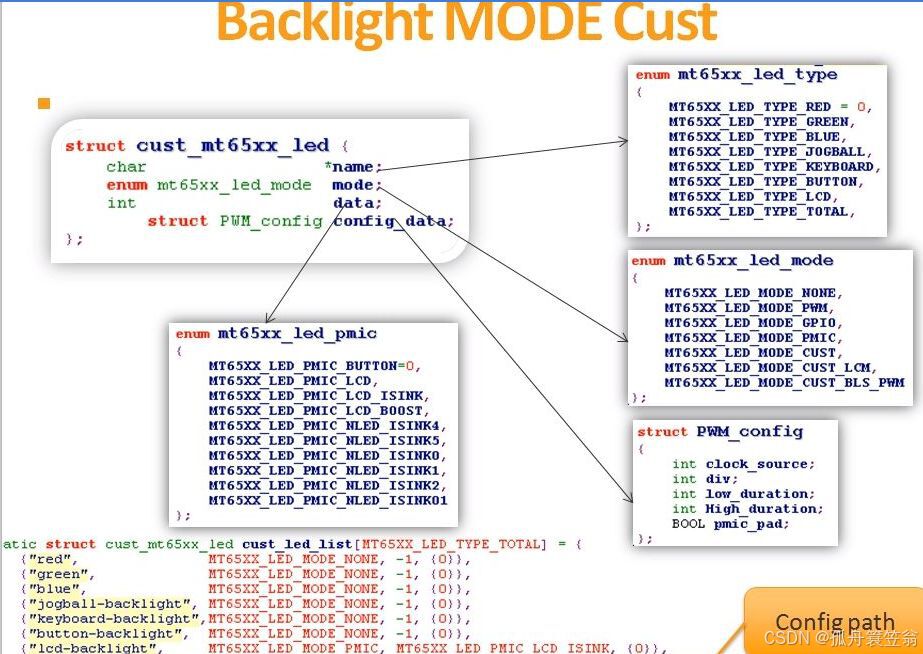

staticstruct cust_mt65xx_led cust_led_list[MT65XX_LED_TYPE_TOTAL] = {

         {
   "red",  MT65XX_LED_MODE_PMIC,     MT65XX_LED_PMIC_NLED_ISINK0,{
   0,0,0,0,0}},
         {
   "green",  MT65XX_LED_MODE_PMIC,   MT65XX_LED_PMIC_NLED_ISINK1,{
   0,0,0,0,0}},
         {
   "blue",   MT65XX_LED_MODE_NONE,   -1,                         {
   0,0,0,0,0}},
         {
   "jogball-backlight",MT65XX_LED_MODE_NONE, -1,{
   0,0,0,0,0}},
         {
   "keyboard-backlight",MT65XX_LED_MODE_NONE,-1,{
   0,0,0,0,0}},
         {
   "button-backlight",  MT65XX_LED_MODE_NONE, -1,{
   0,0,0,0,0}},
         {
   "lcd-backlight",   MT65XX_LED_MODE_CUST_LCM,(int)primary_display_setbacklight,{
   0}}, };

这个结构体就是客制化led子系统（包括呼吸灯、键盘灯、按键灯、背光等）中的模块具体调用方式的，比如

{
   "lcd-backlight",   MT65XX_LED_MODE_CUST_LCM,(int)primary_display_setbacklight,{
   0}},

第一个成员就是定义操作的模块， lcd-backlight 就代表背光，
第二个成员表示对该模块的操作方式，mode，
第三个成员就是代表控制该模块的具体函数ÿ
