基于C++的OpenCV4入门基础--图像的灰度直方图

图像直方图是反映图像像素分布的统计表，横坐标代表像素值的取值区间，纵坐标代表每一像素值在图像中的像素总数或者所占的百分比。 灰度直方图是图像灰度级的函数，用来描述每个灰度级在图像矩阵中的像素个数。

灰度直方图反映了图像中的灰度分布规律，直观地表现了图像中各灰度级的占比，很好地体现出图像的亮度和对比度信息：灰度图分布居中说明亮度正常，偏左说明亮度较暗，偏右表明亮度较高；狭窄陡峭表明对比度降低，宽泛平缓表明对比度较高。

根据直方图的形态可以判断图像的质量，通过调控直方图的形态可以改善图像的质量。
直方图和addWeight方法都可以改善图像亮度和对比度。
直方图比较可以判断图像的相似度。

OpenCV 提供了函数 cv2.calcHist 可以计算直方图，Numpy 中的函数 np.bincount 也可以实现同样的功能。

CV_EXPORTS void calcHist( const Mat* images, int nimages,
                          const int* channels, InputArray mask,
                          OutputArray hist, int dims, const int* histSize,
                          const float** ranges, bool uniform = true, bool accumulate = false );

函数 cv2.calcHist 可以计算一维直方图或二维直方图，函数的参数 images, channels, histSize, ranges 在计算一维直方图时也要带 [] 号。

参数说明：
images：输入图像，用 [] 括号表示数组
channels： 直方图计算的通道，用 [] 括号表示
mask：掩模图像，一般置为 None
histSize：直方柱的数量，一般取 256
ranges：像素值的取值范围，一般为 [0,256]
返回值 hist：返回每一像素值在图像中的像素总数，形状为 (histSize,1)
注意：
1.参数 images, channels, histSize, ranges 都要带 [] 号。
2.mask 是与 images 大小相同的掩模图像，掩模为 0 的区域不作处理。不使用掩模时设为 None。
3. channels 设置对彩色图像的指定通道计算直方图，灰度图像时设为 0。
4. Numpy 中的函数 np.bincount 也可以实现同样的功能，但该函数返回值的形状为 (histSize,)

1，图像直方图概念

那么，对于我们的图像直方图统计来说，对于 RGB 彩色图，像素值的范围是0~255，那么像素等级就有256个等级，也就是bin的个数是256，当然bin的个数也可以根据需要进行设置，例如设置16个bin，那么每个bin的范围是0-15

2，统计并绘制直方图：
对与 RGB 彩色图像我们通过通道分离，对每一个图像通道进行直方图统计，并绘制统计直方图，绘制通过直线实现，其中前后两个点分别是相邻两个bin

	Mat src = imread("F:/code/images/yuan_test.png");
	if (src.empty()) {
		printf("fail to read");
		return -1;
	}
	namedWindow("input", WINDOW_AUTOSIZE);
	imshow("input", src);

	//通道分离
	vector<Mat> mv;
	split(src, mv);

	//直方图计算

	//设定像素取值范围
	int histSize = 256;//像素等级数，也就是bin的个数
	float range[] = { 0,255 };//需要统计的像素值范围
	const float* histRanges = { range };

	//三个通道分别计算直方图
	Mat b_hist, g_hist, r_hist;//统计后输出的 Mat

	calcHist(&mv[0], 1, 0, Mat(), b_hist, 1, &histSize, &histRanges, true, false);
	calcHist(&mv[1], 1, 0, Mat(), g_hist, 1, &histSize, &histRanges, true, false);
	calcHist(&mv[2], 1, 0, Mat(), r_hist, 1, &histSize, &histRanges, true, false);

	//创建直方图画布并归一化处理
	Mat histImage = Mat::zeros(Size(600, 400), CV_8UC3);
	int margin = 50;
	int nm = histImage.rows - 2*margin;//像素直方图统计值显示的最大值
	float bh = (float)(histImage.cols - 2*margin) / (float)histSize;//每个 bin 的宽度

	normalize(b_hist, b_hist, 0, nm, NORM_MINMAX, -1, Mat());//使用最小值和最大值进行归一化处理，最小值是0，最大值是nm
	normalize(g_hist, g_hist, 0, nm, NORM_MINMAX, -1, Mat());
	normalize(r_hist, r_hist, 0, nm, NORM_MINMAX, -1, Mat());

	//绘制前后两个统计点
	for (int i = 0; i < histSize - 1; i++) {
		line(histImage, Point( i * bh + margin, nm - b_hist.at<float>(i) + margin ),
			Point((i + 2) * bh + margin, nm - b_hist.at<float>(i+1) + margin), Scalar(255,0,0), 1, LINE_AA);
		line(histImage, Point(i * bh + margin, nm - g_hist.at<float>(i) + margin),
			Point((i + 2) * bh + margin, nm - g_hist.at<float>(i + 1) + margin), Scalar(0, 255, 0), 1, LINE_AA);
		line(histImage, Point(i * bh + margin, nm - r_hist.at<float>(i) + margin),
			Point((i + 2) * bh + margin, nm - r_hist.at<float>(i + 1) + margin), Scalar(0, 0, 255), 1, LINE_AA);
	}

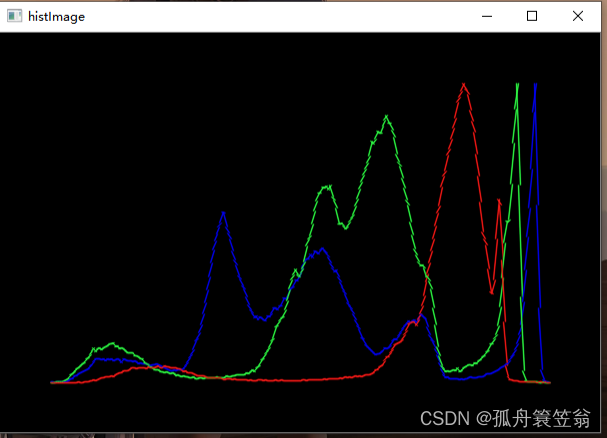

	namedWindow("histImage", WINDOW_AUTOSIZE);
	imshow("histImage", histImage);
