背景

B/S架构下很多业务场景下我们需要服务端主动推送消息到客户端，在html5之前一般使用长轮询(除此之外还有iframe流或者Flash Socket)的方式来实现，而长轮询的方式缺点很明显，频繁交互的情况下，大量的连接被建立和释放，并且交互频率受限于两次http的请求间隔，html5开始可以使用websocket全双工的通信协议，在tomcat和jetty都有实现。

虽然在java1.4以后可以用nio包实现非阻塞的websocket通信,但是使用起来太过底层和复杂；netty封装了nio，使用了大量异步和事件驱动，封装了拆包粘包，实现了网络编程和业务分离，但即便如此，使用和优化netty还是需要深厚的网络编程知识，况且我们需要的仅仅是用户与用户之间的文本消息的推送,这里我们介绍一个基于netty实现的websocket服务端框架，socket.io屏蔽了使用netty的细节，针对聊天场景做了高度封装，并且提供了包含WEBSOCKET、POLLING等多种推送方式的支持,同时支持namespace(命名空间)、broadcast(广播)、room(房间/聊天室)、event(业务事件)、应用层ack机制。

需求

构建一个统一的文本消息推送平台，可以在此之上构建业务系统，比如：客服系统、内部聊天工具、站内信、事件系统等。基础平台要做到用户管理、状态管理、文本消息发送/推送(群/点对点)、图片/文件推送、未读消息管理、历史消息、会话管理。

业务架构

restful：通用接口http服务层、提供鉴权、发送消息、历史消息、离线消息、会话等相关接口

logic：业务逻辑层、消息/会话持久化、用户状态、连接状态存储、离线消息

router：路由层、消息路由、把消息推送到用户连接的connector

connector：连接层、提供消息推送服务、维护房间、ack

消息的上行是走的restful，在这层可以做uniauth(内部的统一登录平台)权限验证、负载均衡等，也让connector更轻量级，依赖更少；connector是有状态的，保持着用户的连接信息，同时要记录用户和connector的映射关系，以用于router层在推送消息时路由到对应的节点，connector使用单独的物理机来运行，因为虚拟主机并不能稳定保证较高并发的长连接数量。

轻量级的消息发送

一个消息推送平台最重要的是高可用性和最终一致性(消息可达)，所以消息发送可以做的非常轻量，发送消息时会带上客户端生成的唯一消息id，同时客户端持久化，服务端只需要把消息写到mq即发送成功，然后logic消费mq再做异步批量的消息持久化，从可用性角度来说，发送消息并不依赖websocket，而是通过restful服务，更加高可用和可扩展。消息发送的可靠性，没有依赖于rabbitmq的事务或者publisher confirms，后面介绍专门的机制来保证。

点对点/群消息

消息我们定义了三种事件类型，MessageCategoryEnum

MSG：文本消息，包含图片、文件、语音、文字等子类型。

IQ：操作消息，客户端用来做某些特殊动作处理。

STATUS：状态消息，和用户上下线等状态有关。

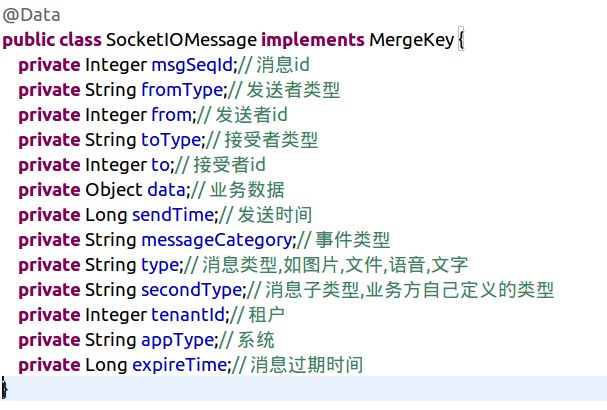

消息体如下

对于点对点消息来说，发送者和接受者都是一个用户id，对于群消息来说，接受者可能是一个SESSION(会话)，会话需要提前创建，会话中包含若干的用户，使用socket.io的room功能，很方便的实现一个会话，room就是SESSION的id。

1. 用户上下线的时候都要主动加入/离开和自己有关的所有room

com.corundumstudio.socketio.transport.NamespaceClient.joinRoom(String room)

2. 点对点消息推送就调用 com.corundumstudio.socketio.transport.NamespaceClient.sendEvent(String 事件类型, AckCallback<?> ack, Object... 消息(SocketIOMessage))

3. 群消息推送就调用

com.corundumstudio.socketio.BroadcastOperations.sendEvent(String 事件类型, Object 消息(SocketIOMessage ), BroadcastAckCallback<T> ack)

消息可达保证(QoS)

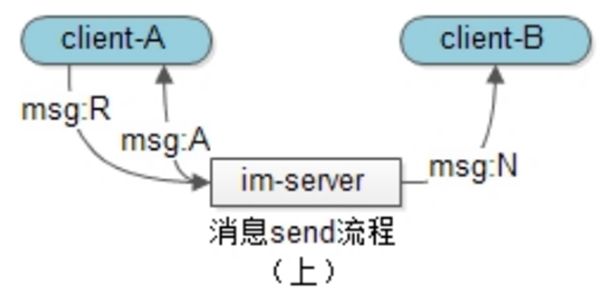

使用六报文的方式保证消息可达，图中演示的是三报文的消息发送阶段。

1.client-A向im-server发送一个消息请求包，即msg:R；

2.im-server在成功处理后，回复client-A一个消息响应包，即msg:A；

3.如果此时client-B在线，则im-server主动向client-B推送一个消息通知包(不在线做离线存储)，即msg:N；

4.client-B向im-server发送一个ack请求包表示msg已经收到，即ack:R；

5.im-server在成功处理后，回复client-B一个ack响应包，即ack:A；

6.im-server主动向client-A发送一个ack通知包，即ack:N；

7.client-A发出消息后，超过设定的某个时间没有收到ack:N，那么我们认为消息没有推送成功(用户离线除外，用户离线,服务端会模拟一个ack:N)，需要客户端重发,服务端根据客户端id幂等处理；

在我们系统，msg:N和ack:N是connector推送，其他报文就是走http的消息发送和ack；其实ack:N可以不需要，服务器可以保存未读消息列表，接受ack:R来判断是否要重发，但是这样可靠性稍差一些，极端情况会造成消息丢失。

消息顺序性

首先我们要确定以什么样的逻辑排列消息的顺序，两个人聊天，首先要保证的是同一个人消息的先后顺序，其次要保证会话内消息的顺序。服务端不能以持久化时生成自增id作为顺序，因为异步消费不能保证顺序(某些mq，如kafka以用户为key可以保证消息顺序性，但也存在重试问题)。从客户端的角度来说，可以通过同步发送保证消息的顺序性，所以服务端可以在发mq之前通过redis生成会话内自增id，推送的时候可能会存在重发和乱序，就需要客户端根据服务端生成的id做幂等和重排序。

如果不依赖于redis，可以使用服务器时间(精确到秒)+客户端生成的自增id作为排序字段，但这样就要求集群的时间同步在一秒内。

未读(离线)消息

关于未读消息的存储有两种方案：写扩散和读扩散，写扩散即未读消息在持久化时就针对每个用户保存一份，读扩散就是利用群消息的偏序特性，只保存用户在会话内ack的最后一条消息id，无论是哪种方式，未读消息都只是保存消息的id，未读消息的推送仅在上线或者连接的时候。

写扩散：

session_user(session_id, user_id);//会话-用户

messages(msgid,session_id,sender_user_id,time,content);//消息

user_messages(user_id, msgid, session_id);//用户-未读消息

1. 消息持久化后,如果接受用户不在线，那么在user_messages为每个用户新增一条记录；

2. 用户ack后，删除t_user_messages记录；

3. 用户查未读消息，先查user_messages,再查messages。

读扩散：

session_user(session_id, user_id, last_ack_msgid);//会话-用户

messages(msgid,session_id,sender_user_id,time,content);//消息

user_messages(user_id, msgid, session_id);//用户-未读消息

1.消息持久化，推送在线用户；

2.用户ack，更新last_ack_msgid；

3.用户查未读消息，先查last_ack_msgid，再查messages。

优化点：

1. 未读消息user_messages表或者last_ack_msgid字段的更新很频繁，可以用redis来实现存储；

2. ack的频率很高，可以让客户端批量或在一个时间段内ack，减少请求，即使消息重发，也有客户端去重；

3. 未读消息可能存在消息量很大的情况，可以设置过期时间，过期后即表示该消息已读；大量未读消息不适合做推送，最好通过http分页拉取，甚至可以把拉取请求和ack请求合并。

调优

1. Jdk nio会判断Linux kernels >= 2.6，是则使用level-triggered epoll，否则使用select/poll，而netty实现了edge-triggered epoll，在高并发场景下性能略优，也是netty推荐的模式，设置socket.io的useLinuxNativeEpoll=true，使用linux epoll, NioEventLoopGroup 替换成EpollEventLoopGroup，NioServerSocketChannel 替换成 EpollServerSocketChannel；

2. 要建立大量连接需要修改最大文件句柄数，修改sysctl.conf的fs.file-max = 1000000，同时修改limits.conf

soft　　nofile　　1000000

hard　　nofile　　1000000

3. 设置TCP_NODELAY=true禁用nagle算法；

4. 设置全连接accept队列长度，SO_BACKLOG=65535,同时设置内核参数net.core.somaxconn=65535

5. 根据消息的平均大小，调整tcp socket读写缓冲区的默认值net.ipv4.tcp_wmem=4096 4096 4161536 net.ipv4.tcp_rmem=4096 4096 4161536

6. 调整net.ipv4.tcp_mem=786432 2097152 3145728，当连接量较大时，单个连接占用的堆外内存接近于4096+4096=8k,如果有50w连接，需要至少4g内存,那么tcp_mem最大值要大于4g；

7. 上行数据使用AdaptiveRecvByteBufAllocator动态分配ByteBuf；

8. 业务逻辑不要占用EventLoop线程，启用业务线程池处理,否则可能阻塞I/O；

9. Tcp层的心跳只能检测连接，不能确定应用可用，所以有了应用层心跳， socket.io默认25s，可以调整为180s，频率过高会占用大量带宽和流量，过低可能会导致连接断开。同时关闭tcp心跳保活SO_KEEPALIVE=false；

10. Netty的boss threads设置为1(1个监听端口)，worker设置为16(cpu*2)。

Socket.io

1.服务端

netty-socketio是java版的服务端实现,目前只支持xhr-polling和websocket 两种transport。

NamespacesHub是持有所有命名空间的一个map，value是Namespace。

Namespace持有当前命名空间下的所有client连接room和client的对应关系。

NamespaceClient代表当前命名空间下的一个client连接。

ClientHead代表一个client连接，持有会话id、TransportState以及子NamespaceClient(一个Channel可以对应多个命名空间)。

TransportState持有一个Packet的无锁队列，以及一个netty的通道Channel，通过此向客户端推送消息。

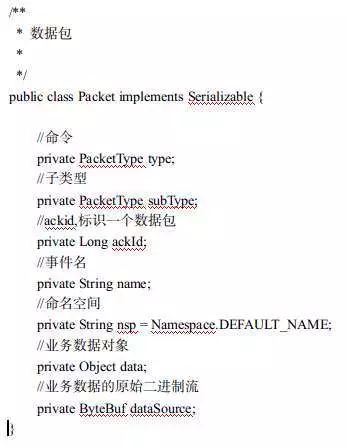

Packet就是一个socket.io协议下的数据包。

socket.io为我们封装了支持websocket协议的ChannelHandler，其中就包括最重要的InPacketHandler，InPacketHandler提供了协议解码，用来处理非OPEN，UPGRADE的PacketType事件：CONNECT(连接)、PING(应用层心跳)、UPGRADE(升级websocket)、CLOSE(连接关闭)、MESSAGE(业务消息)，socket.io使用自定义协议Packet，并使用json序列化的方式传输。
