基于vs2017 Qt编写软件控制安捷伦信号源

一、 背景
暗室测试通过PC 软件直接控制信号源（信号发生器），不用手动操作。像这种标准控制仪器都有提供有PC接口，要完成信号源的控制我们需要了解两方面的知识：SPCI和VISA。

SPCI：SCPI（可编程仪器的标准命令）是一种基于 ASCII 的仪器命令语言，供测试和测量仪器使用，简单来说就是你发送给一个设备一串SCPI格式的字符串，它就能完成相应操作，这就是它们的通用语言。SCPI分为标准SCPI和扩展的SCPI，前者是各种设备通用的，如重置命令RST，后者是各个厂家各种设备自己扩展的命令。如果相应设备支持SCPI，在其操作手册中会对SCPI详细说明，一个简单的参考在这里，最好是查看需要控制的设备说明文档。
VISA：VISA(Virtual Instrument Software Architecture，简称为"Visa")，即虚拟仪器软件结构，是VXI plug&play联盟制定的I/O接口软件标准及其规范的总称。VISA提供用于仪器编程的标准I/O函数库，称为VISA库，计算机通过它来控制仪器。
VISA的适用和各种仪器接口通信，无论仪器使用的串口还是其他任何一种总线，诸如USB、GPIB、VXI、PXI和LXI等，都具有相同的操作函数，从而实现了控制操作上的统一。
这里我们使用Agilent的visa库。
二、 关于库文件和测试工具
1、我们可以去是德科技官网下载Agilent IO Library 或 是德科技仪器控制捆绑套件。
官网地址：https://www.keysight.com/cn/zh/home.html
捆绑套件下载：
https://www.keysight.com/cn/zh/lib/software-detail/computer-software/keysight-instrument-control-bundle-download-1184883.html

IO程序库套件：用于检测和链接仪器
Command Expert：用于构建仪器控制应用软件
BenchVue：无需编程即可用于查看和捕获仪器数据

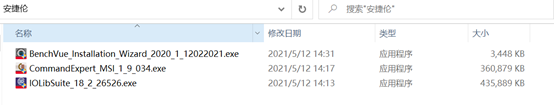

2、仪器控制捆绑套件如下图所示

3、安装完毕后我们可以打开Keysight IO Librarise Suite测试设备通信是否正常，通信测试后在开始编程控制，如下图所示：

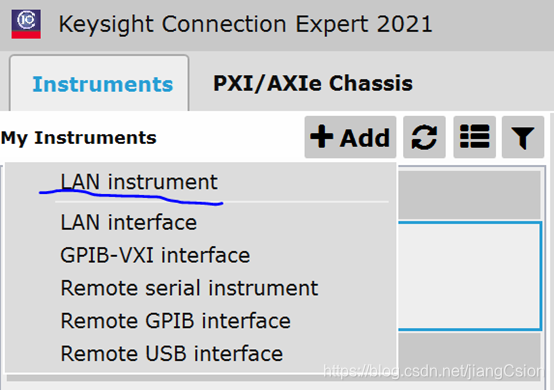

① 选择网口

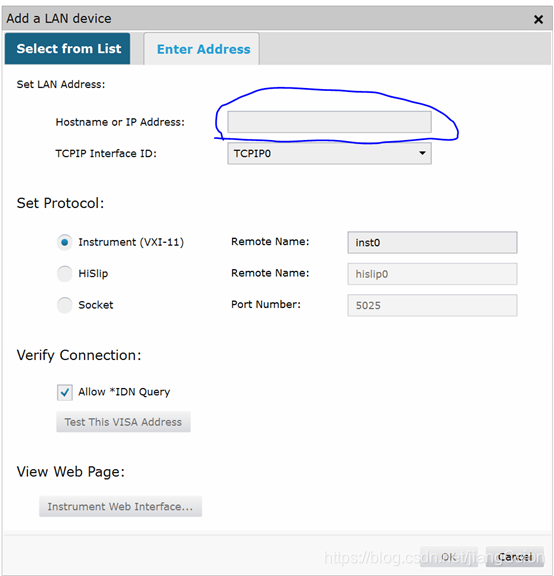

② 填写仪器ip地址，点击OK即可

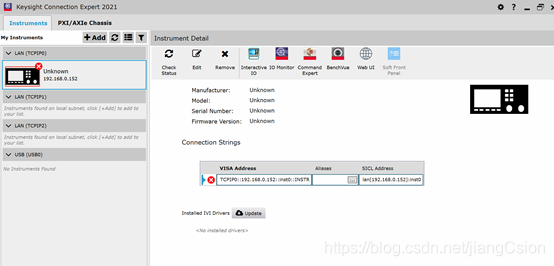

③ 连接成功后，会显示如下图信息（这里我没有连接）
三、 开始编程，使用visa编程控制信号发生器（这里只实现了控制频率）
① 库文件
因为我之前已经安装了捆绑套件，所以visa库可以去安装目录下找，我这里的库文件路径是：
头文件：C:\Program Files\IVI Foundation\VISA\Win64\Include

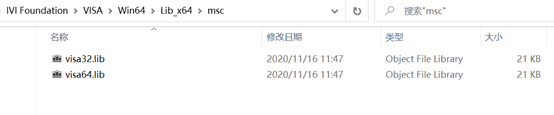

库文件：C:\Program Files\IVI Foundation\VISA\Win64\Lib_x64\msc

② 关于visa接口
仪器控制，主要使用到的接口有：viOpen()、viWrite()、viRead()、viClose()。
③代码如下（我这里使用的信号源是：安捷伦 ESG E4438C）
.h文件

#pragma once

#include <QObject>
#include "visatype.h"
#include "visa.h"

class SGControl
{


public:
	SGControl();
	~SGControl();

public:
	/*连接设备*/
	bool connectDev();
	/*关闭设备*/
	bool closeDev();
	/*设置频率*/
	bool setFreq(int freqMHz);
	/*获取设备信息*/
	void getDevInfo(QString &text);

private:
	ViSession m_defaultRM;
	ViSession m_cmdSession;
};

.cpp文件

#include "SGControl.h"
#include <QByteArra
