超声波发射装置的设计与制作

前文：飞镖自动靶的设想与实践

这篇文章主要讲超声波发射装置的设计思路。所谓发射装置就是通过一个单片机控制放大电路，把超声波接收探头接到放大电路中即可。为什么采用单片机方案，这个理由很简单：因为我好久没碰过pcb设计了，采用单片机以外的波形发生电路对我来说设计难度和焊接难度都比较大（其实就是懒！）。

下面是超声波发射装置电路图：
超声波发射电路

超声波发射电路基本逻辑

超声波发射电路包含一个单片机最小系统，一个稳压电路，一个发射电路，发射电路由一个放大电路和一个超声波发射头组成。

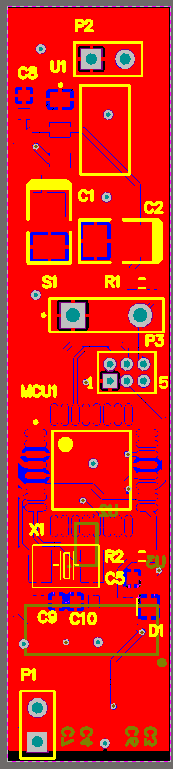

pcb图：
在这里插入图片描述

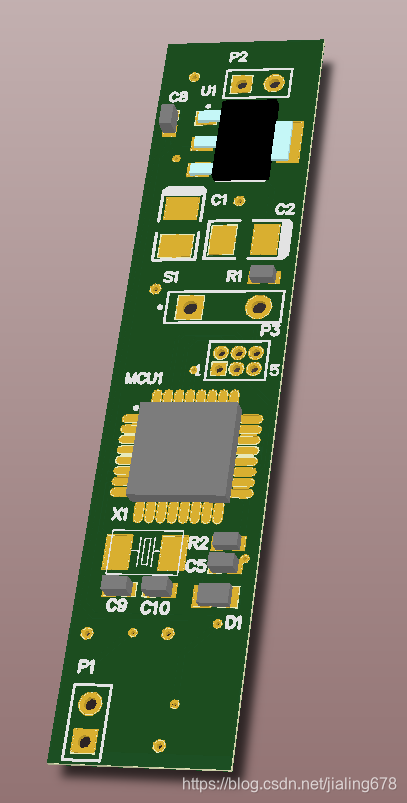

正面：
在这里插入图片描述

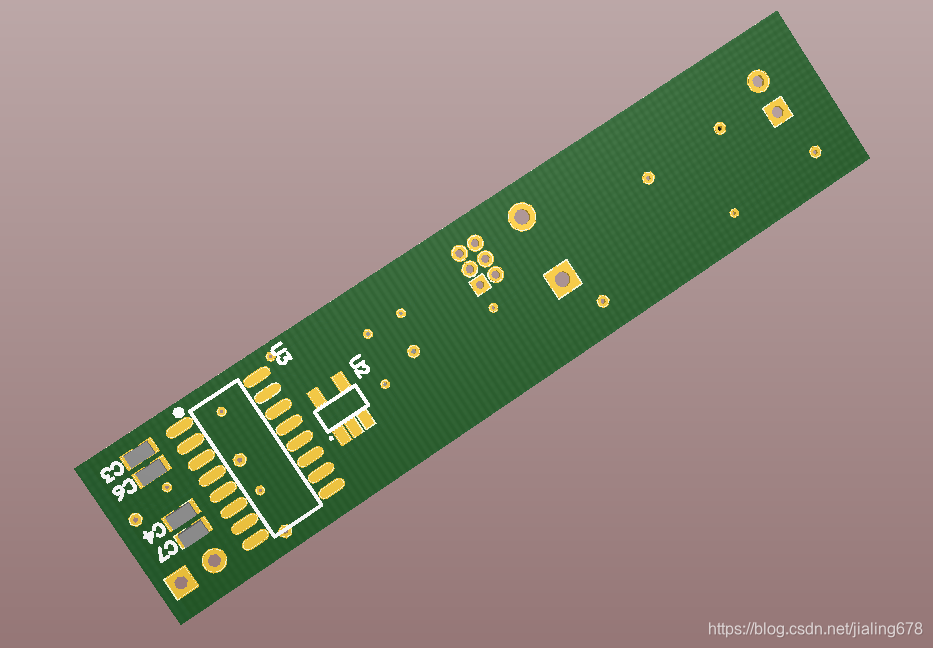

背面：
在这里插入图片描述

pcb本身是需要装
