通用驱动i2c-dev分析

参考资料：

Linux驱动程序: drivers/i2c/i2c-dev.c
I2C-Tools-4.2: https://mirrors.edge.kernel.org/pub/software/utils/i2c-tools/
AT24cxx.pdf

一、温顾而知新——字符设备驱动程序

在这里插入图片描述
怎么编写字符设备驱动程序？

确定主设备号
创建file_operations结构体
- 在里面填充drv_open/drv_read/drv_ioctl等函数
注册file_operations结构体
- register_chrdev(major, &fops, name)
谁调用register_chrdev？在入口函数调用
有入口自然就有出口
- 在出口函数unregister_chrdev
辅助函数(帮助系统自动创建设备节点)
- class_create
- device_create

二、 i2c-dev.c注册过程分析

2.1 register_chrdev的内部实现

在这里插入图片描述

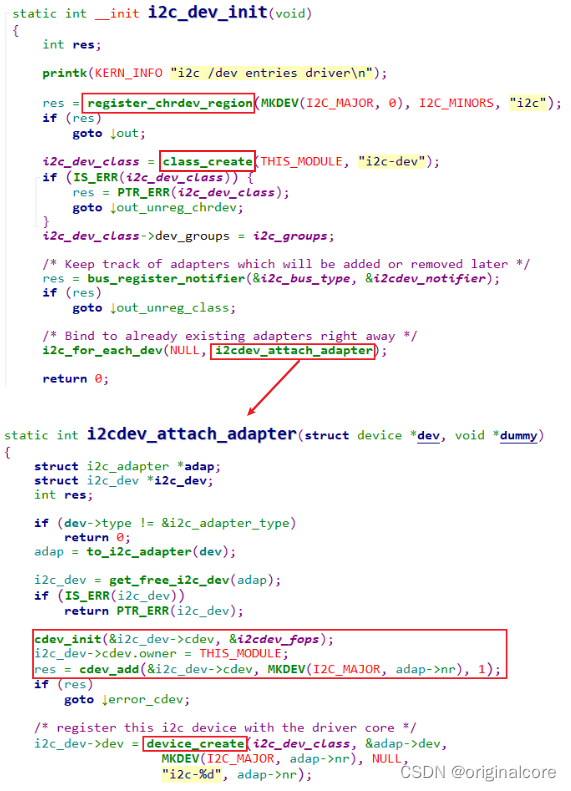

2.2 i2c-dev驱动的注册过程

在这里插入图片描述

三、 file_operations函数分析

i2c-dev.c的核心：

static const struct file_operations i2cdev_fops = {
	.owner		= THIS_MODULE,
	.llseek		= no_llseek,
	.read		= i2cdev_read,
	.write		= i2cdev_write,
	.unlocked_ioctl	= i2cdev_ioctl,
	.compat_ioctl	= compat_i2cdev_ioctl,
	.open		= i2cdev_open,
	.release	= i2cdev_release,
};
