增强型N沟道mos管的S（source源极） 和 D（drain漏极）导通条件取决与Vgs，即栅极和源极间的电压压差。

只有当 Vgs > 2.5V ，也就是 Vg（G极电压） — Vs（S极电压） > 2.5V，D极和 S极之间导通。

例如：

       G极为3.3V， S极为0.1V， Vgs = 3.3 - 0.1 = 3.2V > 2.5V， 所以D极和 S极导通， D极电压 Vd = 0.1V

实际使用中，G极一般接电源正极VCC， S极一般接负极GND，由于mos管导通阻抗很小，为毫欧级，所以

S极 和 D极之间的压降很小。下面就是一个应用这个特性做的一个防止电源接反的保护电路，这样应用要比

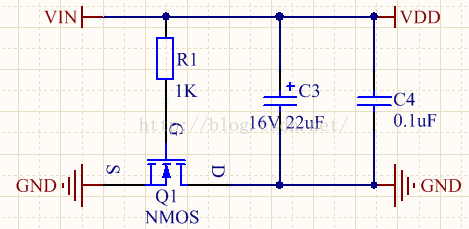

使用二极管好很多，因为二极管上会有约0.7V的压降。电路如下：

VIN为电源输入端， VDD为电源输出端。

---------------------
