Java并发（二）之AQS：CLH 同步队列及同步状态（锁）的获取

在上一篇Java并发（一）之AQS简介提到AQS 内部维护着一个 FIFO 队列，该队列就是 CLH 同步队列。

1. 简介

CLH 同步队列是一个 FIFO 双向队列，AQS 依赖它来完成同步状态的管理：

• 当前线程如果获取同步状态失败时，AQS则会将当前线程已经等待状态等信息构造成一个节点（Node）并将其加入到CLH同步队列，同时会阻塞当前线程
• 当同步状态释放时，会把首节点唤醒（公平锁），使其再次尝试获取同步状态。

2. Node

在 CLH 同步队列中，一个节点（Node），表示一个线程，它保存着线程的引用（thread）、状态（waitStatus）、前驱节点（prev）、后继节点（next）。其定义如下：

Node 是 AbstractQueuedSynchronizer 的内部静态类。

static final class Node {

    // 共享
    static final Node SHARED = new Node();
    // 独占
    static final Node EXCLUSIVE = null;

    /**
     * 因为超时或者中断，节点会被设置为取消状态，被取消的节点时不会参与到竞争中的，他会一直保持取消状态不会转变为其他状态
     */
    static final int CANCELLED =  1;
    /**
     * 后继节点的线程处于等待状态，而当前节点的线程如果释放了同步状态或者被取消，将会通知后继节点，使后继节点的线程得以运行
     * （说白了就是处于等待被唤醒的线程（或是节点）只要前继结点释放锁，就会通知标识为SIGNAL状态的后继结点的线程执行）
     */
    static final int SIGNAL    = -1;
    /**
     * 节点在等待队列中，节点线程等待在Condition上，当其他线程对Condition调用了signal()后，该节点将会从等待队列中转移到同步队列中，加入到同步状态的获取中
     */
    static final int CONDITION = -2;
    /**
     * 表示下一次共享式同步状态获取，将会无条件地传播下去
     */
    static final int PROPAGATE = -3;

    /** 等待状态 */
    volatile int waitStatus;

    /** 前驱节点，当节点添加到同步队列时被设置（尾部添加） */
    volatile Node prev;

    /** 后继节点 */
    volatile Node next;

    /** 等待队列中的后续节点。如果当前节点是共享的，那么字段将是一个 SHARED 常量，也就是说节点类型（独占和共享）和等待队列中的后续节点共用同一个字段 */
    Node nextWaiter;

    /** 获取同步状态的线程 */
    volatile Thread thread;

    final boolean isShared() {
        return nextWaiter == SHARED;
    }

    final Node predecessor() throws NullPointerException {
        Node p = prev;
        if (p == null)
            throw new NullPointerException();
        else
            return p;
    }

    Node() { // Used to establish initial head or SHARED marker
    }

    Node(Thread thread, Node mode) { // Used by addWaiter
        this.nextWaiter = mode;
        this.thread = thread;
    }

    Node(Thread thread, int waitStatus) { // Used by Condition
        this.waitStatus = waitStatus;
        this.thread = thread;
    }

}

• waitStatus 字段，等待状态，用来控制线程的阻塞和唤醒，并且可以避免不必要的调用LockSupport的 #park(…) 和 #unpark(…) 方法。。目前有 4 种：CANCELLED SIGNAL CONDITION PROPAGATE 。
  实际上，有第 5 种，INITAL ，值为 0 ，初始状态。

• 撸友请认真看下每个等待状态代表的含义，它不仅仅指的是 Node 自己的线程的等待状态，也可以是下一个节点的线程的等待状态。
  CLH 同步队列，结构图如下：


  • prev 和 next 字段，是 AbstractQueuedSynchronizer 的字段，分别指向同步队列的头和尾。
  • head 和 tail 字段，分别指向 Node 节点的前一个和后一个 Node 节点，从而实现链式双向队列。再配合上 prev 和 next 字段，快速定位到同步队列的头尾。

• thread 字段，Node 节点对应的线程 Thread 。

• nextWaiter 字段，Node 节点获取同步状态的模型( Mode )。#tryAcquire(int args) 和 #tryAcquireShared(int args) 方法，分别是独占式和共享式获取同步状态。在获取失败时，它们都会调用 #addWaiter(Node mode) 方法入队。而 nextWaiter 就是用来表示是哪种模式：

  • SHARED 静态 + 不可变字段，枚举共享模式。
  • EXCLUSIVE 静态 + 不可变字段，枚举独占模式。
  • isShared() 方法，判断是否为共享式获取同步状态。

• predecessor() 方法，获得 Node 节点的前一个 Node 节点。在方法的内部，Node p = prev 的本地拷贝，是为了避免并发情况下，prev 判断完 == null 时，恰好被修改，从而保证线程安全。

• 构造方法有 3 个，分别是：

  • Node() 方法：用于 SHARED 的创建。
  • Node(Thread thread, Node mode) 方法：用于 #addWaiter(Node mode) 方法。
    从 mode 方法参数中，我们也可以看出它代表获取同步状态的模式。
    在本文中，我们会看到这个构造方法的使用。
  • Node(Thread thread, int waitStatus) 方法，用于 #addConditionWaiter() 方法。
    在本文中，不会使用，所以解释暂时省略。

3. 入列

学了数据结构的我们，CLH 队列入列是再简单不过了：

tail 指向新节点。
新节点的 prev 指向当前最后的节点。
当前最后一个节点的 next 指向当前节点。

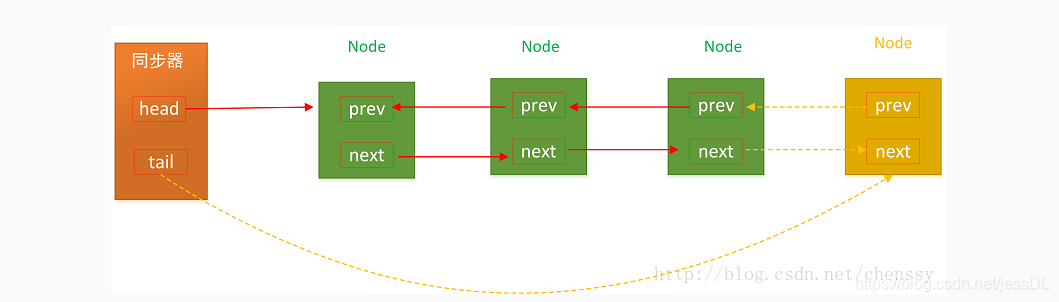

结构如图：
3.1 acquire(int)

此方法是独占模式下线程获取共享资源的顶层入口。如果获取到资源，线程直接返回，否则进入等待队列，直到获取到资源为止，且整个过程忽略中断的影响。这也正是lock()的语义，当然不仅仅只限于lock()。获取到资源后，线程就可以去执行其临界区代码了。下面是acquire()的源码：

 public final void acquire(int arg) {
        if (!tryAcquire(arg) &&
            acquireQueued(addWaiter(Node.EXCLUSIVE), arg))
            selfInterrupt();
    }

函数流程如下：

• tryAcquire()尝试直接去获取资源，如果成功则直接返回；
• addWaiter()将该线程加入等待队列的尾部，并标记为独占模式；
• acquireQueued()使线程在等待队列中获取资源，一直获取到资源后才返回。如果在整个等待过程中被中断过，则返回true，否则返回false。
• 如果线程在等待过程中被中断过，它是不响应的。只是获取资源后才再进行自我中断selfInterrupt()，将中断补上。

3.1.1 tryAcquire(int)

此方法尝试去获取独占资源。如果获取成功，则直接返回true，否则直接返回false。这也正是tryLock()的语义，还是那句话，当然不仅仅只限于tryLock()。如下是tryAcquire()的源码：

protected boolean tryAcquire(int arg) {
        throw new UnsupportedOperationException();
     }

什么？直接throw异常？说好的功能呢？好吧，还记得概述里讲的AQS只是一个框架，具体资源的获取/释放方式交由自定义同步器去实现吗？就是这里了！！！AQS这里只定义了一个接口，具体资源的获取交由自定义同步器去实现了（通过state的get/set/CAS）！！！至于能不能重入，能不能加塞，那就看具体的自定义同步器怎么去设计了！！！当然，自定义同步器在进行资源访问时要考虑线程安全的影响。

这里之所以没有定义成abstract，是因为独占模式下只用实现tryAcquire-tryRelease，而共享模式下只用实现tryAcquireShared-tryReleaseShared。如果都定义成abstract，那么每个模式也要去实现另一模式下的接口。说到底，Doug Lea还是站在咱们开发者的角度，尽量减少不必要的工作量。
　　
3.1.2 addWaiter(Node)
此方法用于将当前线程加入到等待队列的队尾，并返回当前线程所在的结点。（需要考虑并发的情况。它通过 CAS 的方式，来保证正确的添加 Node）还是上源码吧：

private Node addWaiter(Node mode) {
      // 新建节点
      Node node = new Node(Thread.currentThread(), mode);
      // 记录原尾节点
      Node pred = tail;
     // 快速尝试，添加新节点为尾节点
      if (pred != null) {
          // 设置新 Node 节点的尾节点为原尾节点
          node.prev = pred;
         // CAS 设置新的尾节点
        if (compareAndSetTail(pred, node)) {
             // 成功，原尾节点的下一个节点为新节点
             pred.next = node;
             return node;
         }
     }

     enq(node);// 失败，多次尝试，直到成功，因为该方法中会自旋
     return node;
 }

第 3 行：创建新节点 node 。在创建的构造方法，mode 方法参数，传递获取同步状态的模式。
第 5 行：记录原尾节点 tail 。

在下面的代码，会分成 2 部分：

• 第 6 至 16 行：快速尝试，添加新节点为尾节点。
• 第 18 行：添加失败，多次尝试，直到成功添加。
• 第 7 行：当原尾节点非空，才执行快速尝试的逻辑。在下面的 #enq(Node node) 方法中，我们会看到，首节点未初始化的时，head 和 tail 都为空。
• 第 9 行：设置新节点的尾节点为原尾节点。
• 第 11 行：调用 #compareAndSetTail(Node expect, Node update) 方法，使用 Unsafe 来 CAS 设置尾节点 tail 为新节点。代码如下：

private static final Unsafe unsafe = Unsafe.getUnsafe();

private static final long tailOffset = unsafe.objectFieldOffset (AbstractQueuedSynchronizer.class.getDeclaredField("tail"));  // 这块代码，实际在 static 代码块，此处为了方便理解，做了简化。

private final boolean compareAndSetTail(Node expect, Node update) {
    return unsafe.compareAndSwapObject(this, tailOffset, expect, update);
}

如果对 Unsafe 不了解，请 Google 之

• 第 13 行：添加成功，最终，将原尾节点的下一个节点为新节点。
• 第 14 行：返回新节点。
• 如果添加失败，因为存在多线程并发的情况，此时需要执行【第 18 行】的代码。

3.1.2.1 enq(Node)
此方法用于将node加入队尾。多次尝试，直到成功添加。源码如下：

  private Node enq(final Node node) {
      // 多次尝试（cas自旋），直到成功加入队尾
      for (;;) {
          // 记录原尾节点
          Node t = tail;
          // 原尾节点不存在，创建首尾节点都为 new Node()
          if (t == null) {
              if (compareAndSetHead(new Node()))
                  tail = head;
         // 原尾节点存在，添加新节点为尾节点
         } else {
             //设置为尾节点
             node.prev = t;
             // CAS 设置新的尾节点
             if (compareAndSetTail(t, node)) {
                 // 成功，原尾节点的下一个节点为新节点
                 t.next = node;
                 return t;
             }
         }
     }
 }

• 第 3 行：“死”循环，多次尝试，直到成功添加为止【第 18 行】。
• 第 5 行：记录原尾节点 t 。? 和 #addWaiter(Node node) 方法的【第 5 行】相同。
• 第 10 至 19 行：原尾节点存在，添加新节点为尾节点。? 和 #addWaiter(Node node) 方法的【第 7 至 16 行】相同。
• 第 6 至 9 行：原尾节点不存在，创建首尾节点都为 new Node() 。注意，此时修改的首尾节点是重新创建( new Node() )的，而不是新节点！

这里，笔者的理解是，通过这样的方式，初始化好同步队列的首尾。另外，在 AbstractQueuedSynchronizer 的设计中，head 字段，是一个“占位节点”(暂时没想到特别好的比喻)，代表最后一个获得到同步状态的节点(线程)，实际它已经出列，所以它的 Node.next 才是真正的队首。当然，同步队列的初始时，new Node() 也是满足这个条件，因为有新的 Node 进队列，目前就已经有线程获得到同步状态。
#compareAndSetHead(Node update) 方法，使用 Unsafe 来 CAS 设置尾节点 head 为新节点。代码如下：

private static final Unsafe unsafe = Unsafe.getUnsafe();

private static final long headOffset = unsafe.objectFieldOffset (AbstractQueuedSynchronizer.class.getDeclaredField("head"));  // 这块代码，实际在 static 代码块，此处为了方便理解，做了简化。

private final boolean compareAndSetHead(Node update) {
    return unsafe.compareAndSwapObject(this, headOffset, null, update);
}

注意，第三个方法参数为 null ，代表需要原 head 为空才可以设置。? 和 #compareAndSetTail(Node expect, Node update) 方法，类似。

3.1.3 acquireQueued(Node, int)

OK，通过tryAcquire()和addWaiter()，该线程获取资源失败，已经被放入等待队列尾部了。聪明的你立刻应该能想到该线程下一部该干什么了吧：进入等待状态休息，直到其他线程彻底释放资源后唤醒自己，自己再拿到资源，然后就可以去干自己想干的事了。没错，就是这样！是不是跟医院排队拿号有点相似~~acquireQueued()就是干这件事：在等待队列中排队拿号（中间没其它事干可以休息），直到拿到号后再返回。这个函数非常关键，还是上源码吧：

final boolean acquireQueued(final Node node, int arg) {
      boolean failed = true;//标记是否成功拿到资源
      try {
          boolean interrupted = false;//标记等待过程中是否被中断过

          //又是一个“自旋”！
          for (;;) {
              final Node p = node.predecessor();//拿到前驱
              //如果前驱是head，即该结点已成老二，那么便有资格去尝试获取资源（可能是老大释放完资源唤醒自己的，当然也可能被interrupt了）。
            if (p == head && tryAcquire(arg)) {
                 setHead(node);//拿到资源后，将head指向该结点。所以head所指的标杆结点，就是当前获取到资源的那个结点或null。
                 p.next = null; // setHead中node.prev已置为null，此处再将head.next置为null，就是为了方便GC回收以前的head结点。也就意味着之前拿完资源的结点出队了！
                 failed = false;
                 return interrupted;//返回等待过程中是否被中断过
             }

             //如果自己可以休息了，就进入waiting状态，直到被unpark()
             if (shouldParkAfterFailedAcquire(p, node) &&
                 parkAndCheckInterrupt())
                interrupted = true;//如果等待过程中被中断过，哪怕只有那么一次，就将interrupted标记为true
         }
     } finally {
         if (failed)
             cancelAcquire(node);
     }
 }

看看shouldParkAfterFailedAcquire()和parkAndCheckInterrupt()具体干些什么

3.1.3.1 shouldParkAfterFailedAcquire(Node, Node)

private static boolean shouldParkAfterFailedAcquire(Node pred, Node node) {
      int ws = pred.waitStatus;//拿到前驱的状态
      if (ws == Node.SIGNAL)
          //如果已经告诉前驱拿完号后通知自己一下，那就可以安心休息了
          return true;
      if (ws > 0) {
          /*
          * 如果前驱放弃了，那就一直往前找，直到找到最近一个正常等待的状态，并排在它的后边。
           * 注意：那些放弃的结点，由于被自己“加塞”到它们前边，它们相当于形成一个无引用链，稍后就会被保安大叔赶走了(GC回收)！
          */
         do {
             node.prev = pred = pred.prev;
         } while (pred.waitStatus > 0);
         pred.next = node;
     } else {
          //如果前驱正常，那就把前驱的状态设置成SIGNAL，告诉它拿完号后通知自己一下。有可能失败，人家说不定刚刚释放完呢！
         compareAndSetWaitStatus(pred, ws, Node.SIGNAL);
     }
     return false;
 }

整个流程中，如果前驱结点的状态不是SIGNAL，那么自己就不能安心去休息，需要去找个安心的休息点，同时可以再尝试下看有没有机会轮到自己拿号。

3.1.3.2 parkAndCheckInterrupt()

如果线程找好安全休息点后，那就可以安心去休息了。此方法就是让线程去休息，真正进入等待状态

private final boolean parkAndCheckInterrupt() {
     LockSupport.park(this);//调用park()使线程进入waiting状态
     return Thread.interrupted();//如果被唤醒，查看自己是不是被中断的。
 }

park()会让当前线程进入waiting状态。在此状态下，有两种途径可以唤醒该线程：1）被unpark()；2）被interrupt()。（再说一句，如果线程状态转换不熟，可以参考本人写的Thread详解）。需要注意的是，Thread.interrupted()会清除当前线程的中断标记位

再来总结下它的流程吧：

1. 调用自定义同步器的tryAcquire()尝试直接去获取资源，如果成功则直接返回；
2. 没成功，则addWaiter()将该线程加入等待队列的尾部，并标记为独占模式；
3. acquireQueued()使线程在等待队列中休息，有机会时（轮到自己，会被unpark()）会去尝试获取资源。获取到资源后才返回。如果在整个等待过程中被中断过，则返回true，否则返回false。
4. 如果线程在等待过程中被中断过，它是不响应的。只是获取资源后才再进行自我中断selfInterrupt()，将中断补上。

由于此函数是重中之重，我再用流程图总结一下：

4. 出列

CLH 同步队列遵循 FIFO，首节点的线程释放同步状态后，将会唤醒它的下一个节点（Node.next）。而后继节点将会在获取同步状态成功时，将自己设置为首节点( head )。

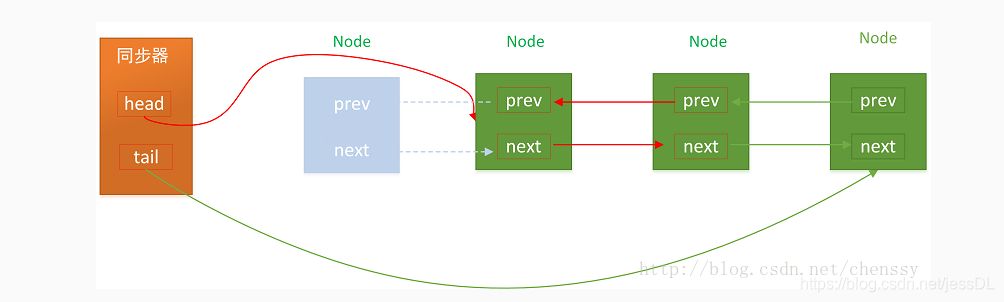

这个过程非常简单，head 执行该节点并断开原首节点的 next 和当前节点的 prev 即可。注意，在这个过程是不需要使用 CAS 来保证的，因为只有一个线程，能够成功获取到同步状态。如图：

setHead(Node node) 方法，实现上述的出列逻辑。代码如下

private void setHead(Node node) {
    head = node;
    node.thread = null;
    node.prev = null;
}
