【说明】有时候需要对波形进行功耗分析；FSDB波形转换成VCD波形；

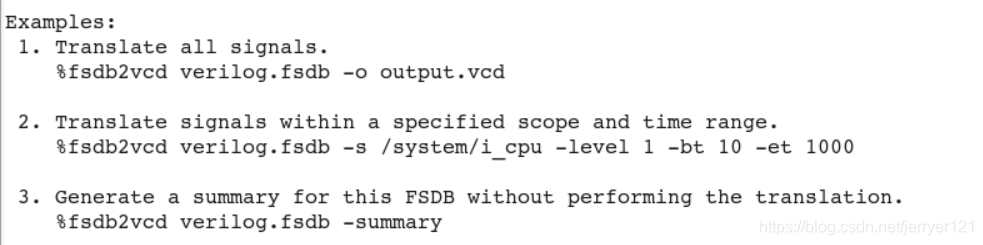

fsdb2vcd -h  即可查看相关的命令帮助；

-bt  10 为波形截取的起始时间；单位默认为ns

-et 1000 为波形截取的结束时间；
