本文深入分析了Linux设备驱动开发中并发与竞态的概念，并详细解析了如何通过信号量和completion接口来解决竞态问题。以scull设备驱动为例，展示了信号量的使用及对scull设备互斥访问的保障，同时介绍了completion机制在并发操作中的作用，以及一个简单的complete模块演示了如何实现线程间的同步。最后，通过测试脚本展示了模块的使用方法。
分类： LINUX
作者：刘昊昱
博客：http://blog.youkuaiyun.com/liuhaoyutz
编译环境：Ubuntu 10.10
内核版本：2.6.32-38-generic-pae
LDD3源码路径：examples/scull/main.c examples/misc-modules/complete.c
本文分析LDD3第五章并发与竞态相关代码，本章代码涉及两个内容，一个是信号量，另一个是completion。
一、scull中信号量的使用
在scull_write函数中有如下代码片断：
- 364 if (!dptr->data[s_pos]) {
- 365 dptr->data[s_pos] = kmalloc(quantum, GFP_KERNEL);
- 366 if (!dptr->data[s_pos])
- 367 goto out;
- 368 }
假设有两个进程A和B同时在尝试向同一个scull设备的相同偏移量写入数据，而且在同一时刻达到364行的if判断。如果dptr->data[s_pos]的值为NULL，两个进程都决定分配内存，则A、B进程都会把kmalloc的返回值赋值给dptr->data[s_pos]。显然，后赋值的那个进程会覆盖先赋值的进程的所赋的值。并且造成先赋值进程所分配的内存无法再找回来。
上述情况就是一种竞态。为了避免竞态的发生，scull使用了信号量。
scull设备用scull_dev结构体表示，该结构体在scull.h中定义如下：
- 87struct scull_dev {
- 88 struct scull_qset *data; /* Pointer to first quantum set */
- 89 int quantum; /* the current quantum size */
- 90 int qset; /* the current array size */
- 91 unsigned long size; /* amount of data stored here */
- 92 unsigned int access_key; /* used by sculluid and scullpriv */
- 93 struct semaphore sem; /* mutual exclusion semaphore */
- 94 struct cdev cdev; /* Char device structure */
- 95};
在scull_dev结构体中，93行定义的sem成员，就是信号量，因为每个scull_dev结构体代表一个scull设备，所以每个scull设备都有一个专用的信号量。
如果要对使用的scull设备使用一个全局的信号量也是可以的，但是，不同的scull设备并不共享资源，没有理由让一个进程在其他进程访问不同的scull设备时等待。为每个scull设备提供专用的信号量，允许不同设备上的操作可以并行处理，从而提高性能。
信号量在使用之前必须先初始化，scull在模块初始化函数scull_init_module中执行下面的循环完成对所有scull设备专用信号量的初始化：
- 648 /* Initialize each device. */
- 649 for (i = 0; i < scull_nr_devs; i++) {
- 650 scull_devices[i].quantum = scull_quantum;
- 651 scull_devices[i].qset = scull_qset;
- 652 init_MUTEX(&scull_devices[i].sem);
- 653 scull_setup_cdev(&scull_devices[i], i);
- 654 }
这个for循环每循环一次，完成对一个scull设备的初始化，其中652行，调用init_MUTEX每个设备专用的信号量(互斥体)进行初始化。要注意，信号量必须在设备被注册到系统中之前完成初始化，否则会出现竞态。scull设备的注册是在653行的scull_setup_cdev函数中完成的，所以在这个函数调用之前，我们完成了对信号量的初始化。
在使用信号量之前，首先要明确什么是需要用信号量保护的资源，然后，我们才能用信号量保证对这些资源的互斥访问。对于scull设备来说，所有的信息都保存在scull_dev结构体中，因此，scull_dev就是我们要保护的资源。
在main.c文件在有很多地方使用了信号量来保证对scull_dev的互斥访问。或者说，凡是要改变scull_dev结构休内容的地方，都必须加锁，防止竞态。
例如，在scull_write函数中，有如下语句：
- 346 if (down_interruptible(&dev->sem))
- 347 return -ERESTARTSYS;
346行，调用down_interruptible(&dev->sem)进行加锁，注意，要对down_interruptible的返回值进行检查，如果返回0，说明说明加锁成功了，可以开始操作受保护的资源scull_dev，反之，如果down_interruptible返回非0值，说明是在等待过程中被中断了，这时要退出并返回-ERESTARTSYS，交给系统处理。
给信号量加锁后，不管scull_write能否完成其工作，都必须释放信号量，代码如下：
- 384 out:
- 385 up(&dev->sem);
- 386 return retval;
385行，释放信号量。
至此，信号量相关的代码就分析完了。
二、completion的使用
驱动开发中，有时我们需要在当前线程(A)之外创建另外一个线程(B)执行某个活动，然后线程(A)等待该活动结束，待活动结束后，线程(A)再继续向下执行。例如，这个活动可以是某种硬件操作。这种情况下，要实现新老线程的同步，可以使用completion接口。
注意，上面所说的情况，使用信号量也能实现同步，但信号量并不适合。因为在通常的使用中，如果试图锁定某个信号量，一般来说，都能加锁成功。如果存在对信号量的严重竞争，性能将受很大影响。这时，我们就需要检查一下我们的加锁操作设计是不是有问题了。信号量对“可用”情况已经做了大量优化。对于上面所说的情况，如果用信号量实现同步，则加锁的线程几乎总是要等待，造成系统性能下降。
completion是一种轻量级的机制，它允许一个线程告诉另外一个线程某个工作已经完成。
等待completion使用如下函数：
void wait_for_completion(struct completion *c);
相应的，completion事件可以通过如下函数触发：
void complete(struct completion *c);
void complete_all(struct completion *c);
如果有多个线程在等待同一个completion事件，complete函数只唤醒一个等待线程，而complete_all函数将唤醒所有等待线程。
LDD3提供了一个complete模块演示completion机制的用法.这个模块代码不多,下面列出其源码:
点击(此处)折叠或打开
- 1/*
- 2 * complete.c -- the writers awake the readers
- 3 *
- 4 * Copyright (C) 2003 Alessandro Rubini and Jonathan Corbet
- 5 * Copyright (C) 2003 O'Reilly & Associates
- 6 *
- 7 * The source code in this file can be freely used, adapted,
- 8 * and redistributed in source or binary form, so long as an
- 9 * acknowledgment appears in derived source files. The citation
- 10 * should list that the code comes from the book "Linux Device
- 11 * Drivers" by Alessandro Rubini and Jonathan Corbet, published
- 12 * by O'Reilly & Associates. No warranty is attached;
- 13 * we cannot take responsibility for errors or fitness for use.
- 14 *
- 15 * $Id: complete.c,v 1.2 2004/09/26 07:02:43 gregkh Exp $
- 16 */
- 17
- 18#include <linux/module.h>
- 19#include <linux/init.h>
- 20
- 21#include <linux/sched.h> /* current and everything */
- 22#include <linux/kernel.h> /* printk() */
- 23#include <linux/fs.h> /* everything... */
- 24#include <linux/types.h> /* size_t */
- 25#include <linux/completion.h>
- 26
- 27MODULE_LICENSE("Dual BSD/GPL");
- 28
- 29static int complete_major = 0;
- 30
- 31DECLARE_COMPLETION(comp);
- 32
- 33ssize_t complete_read (struct file *filp, char __user *buf, size_t count, loff_t *pos)
- 34{
- 35 printk(KERN_DEBUG "process %i (%s) going to sleep\n",
- 36 current->pid, current->comm);
- 37 wait_for_completion(&comp);
- 38 printk(KERN_DEBUG "awoken %i (%s)\n", current->pid, current->comm);
- 39 return 0; /* EOF */
- 40}
- 41
- 42ssize_t complete_write (struct file *filp, const char __user *buf, size_t count,
- 43 loff_t *pos)
- 44{
- 45 printk(KERN_DEBUG "process %i (%s) awakening the readers...\n",
- 46 current->pid, current->comm);
- 47 complete(&comp);
- 48 return count; /* succeed, to avoid retrial */
- 49}
- 50
- 51
- 52struct file_operations complete_fops = {
- 53 .owner = THIS_MODULE,
- 54 .read = complete_read,
- 55 .write = complete_write,
- 56};
- 57
- 58
- 59int complete_init(void)
- 60{
- 61 int result;
- 62
- 63 /*
- 64 * Register your major, and accept a dynamic number
- 65 */
- 66 result = register_chrdev(complete_major, "complete", &complete_fops);
- 67 if (result < 0)
- 68 return result;
- 69 if (complete_major == 0)
- 70 complete_major = result; /* dynamic */
- 71 return 0;
- 72}
- 73
- 74void complete_cleanup(void)
- 75{
- 76 unregister_chrdev(complete_major, "complete");
- 77}
- 78
- 79module_init(complete_init);
- 80module_exit(complete_cleanup);
79行，指定模块初始化函数为complete_init。
80行，指定模块清理函数是complete_cleanup。
我们先看模块初始化函数complete_init的实现：
66行，使用老的字符设备注册函数register_chrdev注册字符设备，因为在29行设置complete_major为0，所以是由系统动态分配主设备号；模块名称为”complete”；模块对应的文件操作函数集是complete_fops。
52 - 56行，定义了complete_fops，指定读写操作分别是complete_read和complete_write。
下面看complete_read的实现：
在打印即将进入睡眠的信息后，complete_read在37行调用wait_for_completion(&comp)，进入睡眠，即等待completion “comp”。”comp”是在31行用DECLARE_COMPLETION(comp)创建的。如果等待的completion发生了，complete_read函数将再次打印已被唤醒相关信息。
也就是说，任何进程读取模块设备文件，都会进入睡眠等待。
再来看complete_write的实现：
首先打印提示信息，然后在47行调用complete(&comp)触发completion事件，相应会唤醒一个在等待”comp”的进程。
可以有多个进程进行读操作，这些读进程都会进入睡眠等待，当有执行写操作的进程时，只有一个等待进程会被唤醒，但是哪个进程，不能确定。

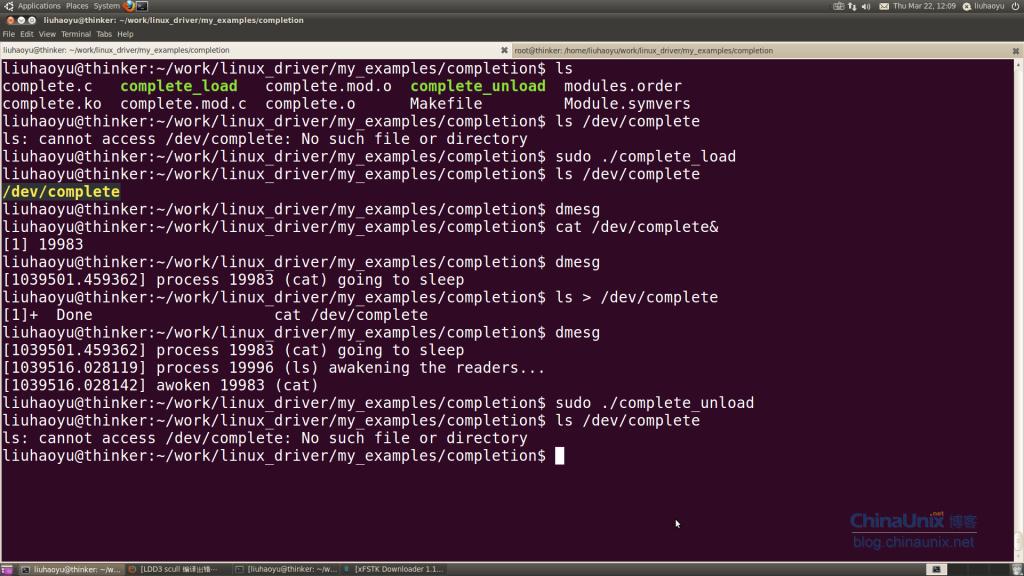

为测试complete模块，我改写了LDD3提供的scull_load和scull_unload脚本，命名为complete_load和complete_unload。
complete_load脚本的内容如下所示：
- #!/bin/sh
- # $Id: complete_load,v 1.4 2004/11/03 06:19:49 rubini Exp $
- module="complete"
- device="complete"
- mode="666"
-
- # Group: since distributions do it differently, look for wheel or use staff
- if grep -q '^staff:' /etc/group; then
- group="staff"
- else
- group="wheel"
- fi
-
- # invoke insmod with all arguments we got
- # and use a pathname, as insmod doesn't look in . by default
- /sbin/insmod ./$module.ko $* || exit 1
-
- # retrieve major number
- major=$(awk "\$2==\"$module\" {print \$1}" /proc/devices)
-
- # Remove stale nodes and replace them, then give gid and perms
- # Usually the script is shorter, it's scull that has several devices in it.
-
- rm -f /dev/${device}
- mknod /dev/${device} c $major 0
-
- chgrp $group /dev/${device}
- chmod $mode /dev/${device}
- #!/bin/sh
- module="complete"
- device="complete"
-
- # invoke rmmod with all arguments we got
- /sbin/rmmod $module $* || exit 1
-
- # Remove stale nodes
-
- rm -f /dev/${device}
