这篇博客介绍了如何使用三行核心代码在STM32F103C8T6单片机上实现按键的按下、松开和长按事件。采用定时器消抖，并通过独立的函数处理不同状态，返回值表示按键状态。建议提高定时器优先级以确保实时性。虽然未涉及组合键和双击，但提供了扩展思路。

介绍

硬件平台 :stm32f103c8t6（都一样，有定时器的就行）
消抖方式：定时器消抖
按键触发方式：对地触发(ad触发也一样)

核心代码分析

先贴个结构体做全局变量

typedef struct
{
  uint8_t now:1;         //当前键值
  uint8_t press:1;       //按下flag
  uint8_t release:1;     //释放flag
  uint8_t continued:1;   //持续按下flag
  uint16_t duration;    //持续按下时间
}Key;

typedef struct
{
	Key    		   key[KEY_COUNT];
}KeyData;

正片内容：



/*  该代码段放在定时器里面扫描，
	返回值为按键值
    本人习惯20ms刷新一次
 */
 #define KEY_COUNT 1 //按键数量
 KeyData   keys;
uint16_t KeyScan(void)
{
	uint16_t key_num = 0;
	uint8_t i;
	for (i=0;i<KEY_COUNT;i++)
	{
		keys.key[i].now=0x00;
	}
	if(!HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_10))//按键按下
	{
		keys.key[KEY_1].now=KEY_DOWN;
	}
	for (i=0;i<KEY_COUNT;i++)// 此按键程序的心脏，具体得细品。
	{
		keys.key[i].press=keys.key[i].now & (keys.key[i].now^keys.key[i].continued);//按下判断
		keys.key[i].release=keys.key[i].now ^ keys.key[i].press ^ keys.key[i].continued;//松开判断
		keys.key[i].continued=keys.key[i].now;//长按判断
		if (keys.key[i].continued==0x00)
		  keys.key[i].duration =0;//长按时间清零
	}
	key_num = KeyPress(); //按下判断返回
	if(key_num)
		return key_num;
	key_num = KeyRelease();//松开判断返回
	if(key_num)
		return key_num;
	key_num = KeyContinued();//长按判断返回
	if(key_num)
		return key_num;

	return 0;
}

按下、松开、长按处理判断程序，各自建立一个函数体，不然按键多的时候代码很啰嗦。这里按下返回值为1，松开返回值为11，长按返回值为111,若无任务，都返回0.

  uint16_t KeyPress(void)
{
	if (keys.key[KEY_1].press)//电源
		return 1;
	return 0;
}

  uint16_t KeyRelease(void)
{
	if (keys.key[KEY_1].release)//
		return 11;
	return 0;//
}
// keys.key[KEY_1].duration为长按时间，实际时间是你定时器刷新时间

  uint16_t KeyContinued(void)
{
	if (keys.key[KEY_1].continued)//电源
	{
		if (keys.key[KEY_1].duration<50 * 10)//乘上10是为了使代码更具拓展性。
		  keys.key[KEY_1].duration++;
		if (keys.key[KEY_1].duration==50)
		return 111;
	}
	return 0;
}

//假如定时器20ms刷新一次，那么keys.key[KEY_1].duration==50时也就是1s后所返回的值
if (keys.key[KEY_1].duration<50 * 10)
*10是为了使你代码更具有拓展性，比如说duration为100时，你可以返回其他值，为300时返回另外的值

实际应用起来也很简单，比如我stm32c8为例子：

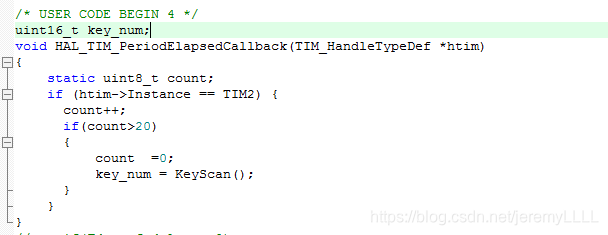

定义一个全局变量key_num，获取键值。这儿定时器我使用1ms溢出，所以按键20ms刷新一次。
在这里插入图片描述

然后在while直接使用

int main(void)
{
	SysCLKConfig();
	while (1)
	{
		switch(key_num)
		{
			case 1:
				ShowNumber(1);//任务1
				break;
			case 11:
				ShowNumber(11);//任务2
				break;
			case 111:
				ShowNumber(111);//任务3
				break;
		}
	}
}
