本文介绍了如何利用Prometheus进行系统监控，包括安装node_exporter收集服务器指标，并配置Prometheus服务器抓取数据。接着，通过Grafana部署可视化界面，展示了如何设置数据源、导入dashboard模板以展示监控数据。最后，提到了Prometheus和Grafana结合实现监控告警的可能。

选择开源工具Prometheus实现系统监控、docker服务监控、API网关状态监控数据提取、保存，配合开源可视化图形Grafana展示监控数据，并且根据监控数据，通过邮箱发出告警邮件。

下面将以采集一台服务器运行数据为例，说明监控系统的运行原理及搭建流程。

一、Prometheus

Prometheus是一个开源的监控系统，可以通过job/exporter开放的API接口，定时获取监控数据，并保存。所以在说明Prometheus之前，必须要介绍下exporter。

1.1 node_exporter

需要采集一台服务器的运行参数，比如服务器CUP的负载、系统负载、内存消耗、硬盘使用量等，node_exporter工具可以收集好数据，并对外开放API查询接口。

1.1.1 node_exporter安装使用

访问https://github.com/prometheus/node_exporter/releases，可以查看node_exporter各个版本，根据需要下载对象的版本。node_exporter使用go语言实现，源码可以https://github.com/prometheus/node_exporter获取。

本文下载0.17.0版本，并运行，服务器ip为10.21.70.44。

cd /opt/
wget https://github.com/prometheus/node_exporter/releases/download/v0.17.0/node_exporter-0.17.0.linux-amd64.tar.gz
tar -zxvf node_exporter-0.17.0.linux-amd64.tar.gz
cd node_exporter-0.17.0.linux-amd64/
./node_exporter

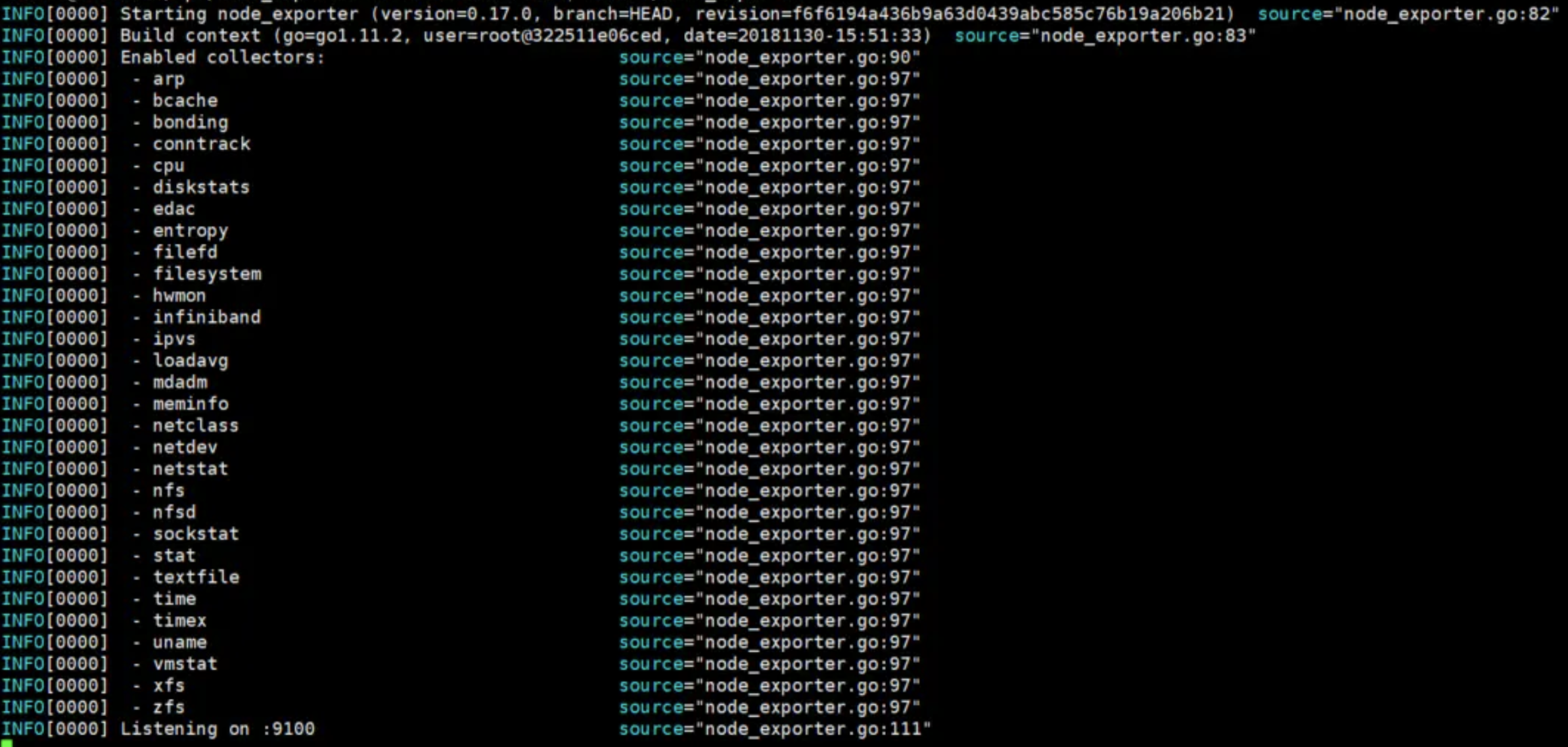

可看到如下启动日志，对外端口为9100

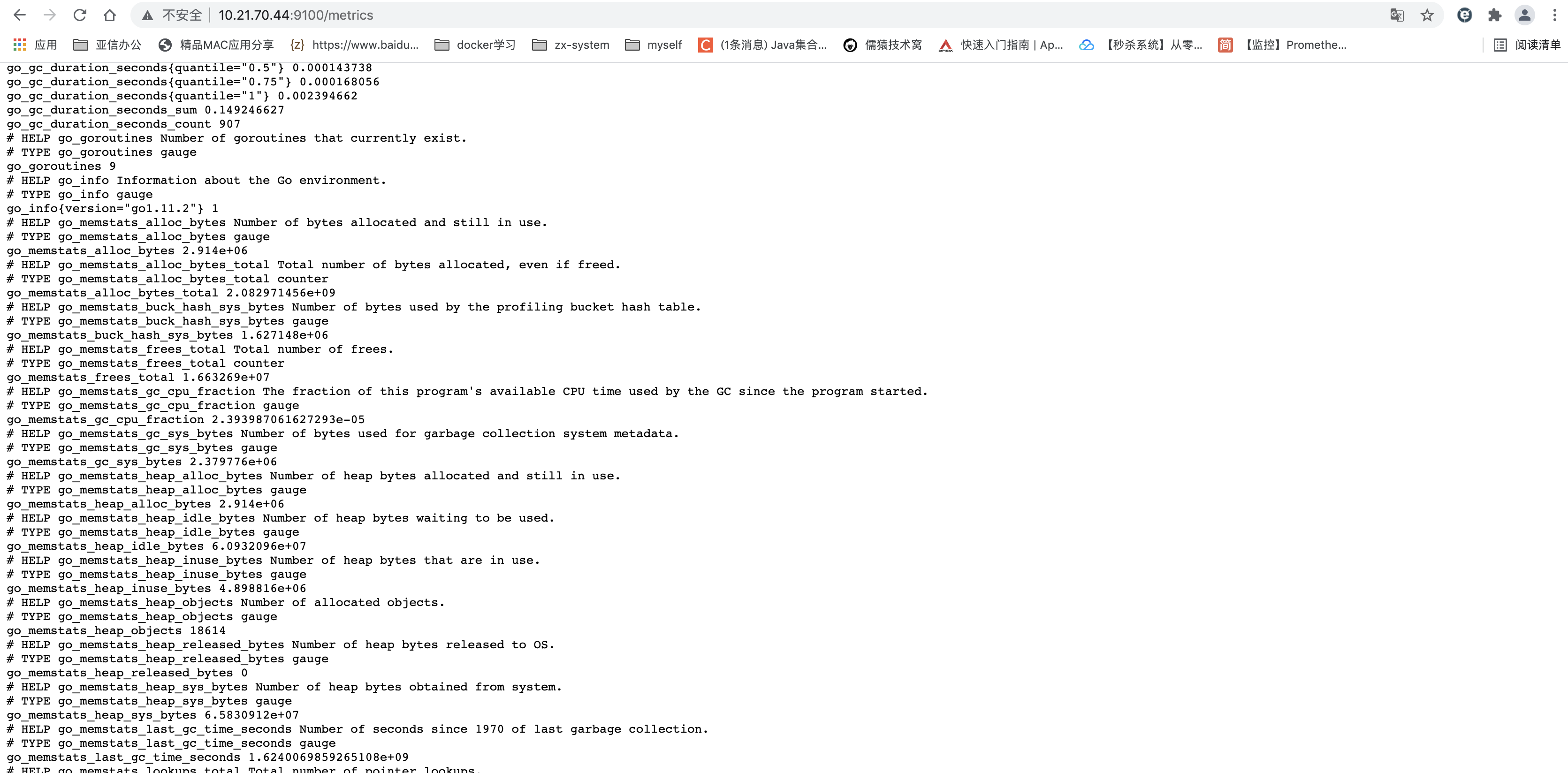

可以通过访问ip+port，来查看一次采集的指标数据，直接浏览器输入10.21.70.44:9100，点击Metrics，可查看本次查询的监控指标数据。

1.1.2 Prometheus简介

通过node_exporter介绍，可以猜测到Prometheus大概的一个作用，就是定时访问node_exporter对外开放的API接口，获取当前系统的运行数据。

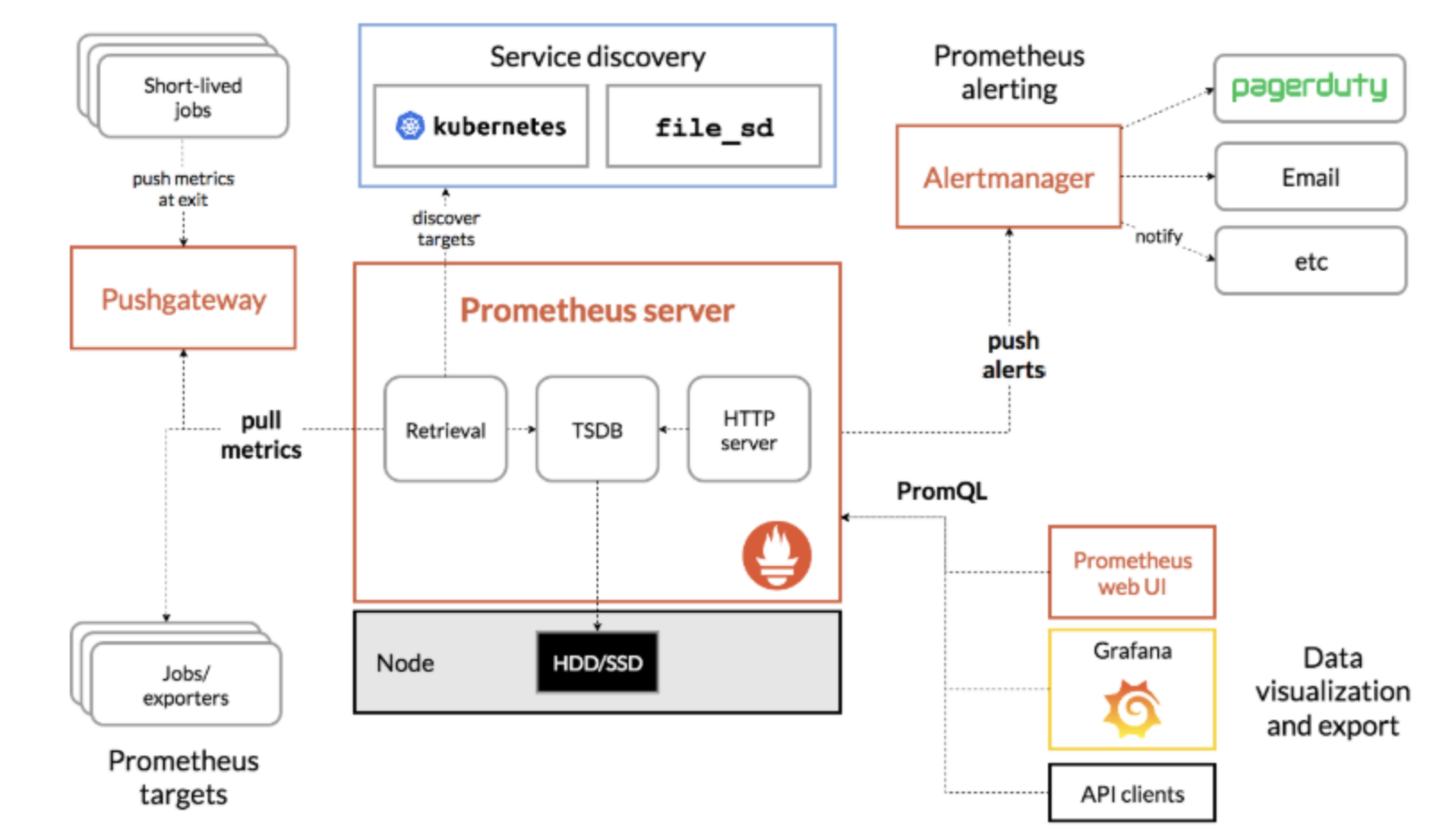

Prometheus官网的架构图

分析该架构图

Prometheus server: 是Prometheus工具的核心组件，存储使用时序数据库TSDB，将监控数据存储在硬盘上。

Service discovery：服务发现能力，file_sd——该功能让Prometheus自行监听配置文件的变化；kubernetes——使Prometheus动态更新配置以适应频繁的节点变更。

pushgateway：相当于中转站能力，Prometheus只会使用pull方式从节点开放的API接口拉去监听数据，但是存在特殊节点，只能push数据，所以可以先push数据到Pushgateway，Prometheus从Pushgateway拉去数据。

Jobs/exporters：exporter导出器，Prometheus最主要的数据来源。上节介绍的node_exporter属于exporter导出器的一种。

1.1.3 Prometheus 安装使用

通过https://prometheus.io/download/选择合适版本的Prometheus，本文选择2.6.0-linux版本。

cd /opt
sudo wget https://github.com/prometheus/prometheus/releases/download/v2.6.0/prometheus-2.6.0.linux-amd64.tar.gz
sudo tar -zxvf prometheus-2.6.0.linux-amd64.tar.gz
cd prometheus-2.6.0.linux-amd64/

首先配置prometheus.yml，在scrape_configs节点下添加node_exporter的对外开放的API。

 - job_name: "node"
    static_configs:
    - targets: ["10.21.70.44:9100"]

通过命令“./prometheus”，启动Prometheus，启动日志如下截图，可以看到“ Server is ready to receive web requests. ”，表明Prometheus启动成功。

level=info ts=2018-12-29T08:51:26.126230419Z caller=main.go:243 msg="Starting Prometheus" version="(version=2.6.0, branch=HEAD, revision=dbd1d58c894775c0788470944b818cc724f550fb)"
level=info ts=2018-12-29T08:51:26.126302838Z caller=main.go:244 build_context="(go=go1.11.3, user=root@bf5760470f13, date=20181217-15:14:46)"
level=info ts=2018-12-29T08:51:26.126419034Z caller=main.go:245 host_details="(Linux 4.4.0-132-generic #158-Ubuntu SMP Thu Aug 2 09:08:04 UTC 2018 x86_64 master1 (none))"
level=info ts=2018-12-29T08:51:26.126497022Z caller=main.go:246 fd_limits="(soft=1000000, hard=1000000)"
level=info ts=2018-12-29T08:51:26.126567171Z caller=main.go:247 vm_limits="(soft=unlimited, hard=unlimited)"
level=info ts=2018-12-29T08:51:26.127332045Z caller=main.go:561 msg="Starting TSDB ..."
level=info ts=2018-12-29T08:51:26.127414745Z caller=web.go:429 component=web msg="Start listening for connections" address=0.0.0.0:9090
level=info ts=2018-12-29T08:51:26.135164421Z caller=main.go:571 msg="TSDB started"
level=info ts=2018-12-29T08:51:26.135204665Z caller=main.go:631 msg="Loading configuration file" filename=prometheus.yml
level=info ts=2018-12-29T08:51:26.136207062Z caller=main.go:657 msg="Completed loading of configuration file" filename=prometheus.yml
level=info ts=2018-12-29T08:51:26.136232588Z caller=main.go:530 msg="Server is ready to receive web requests."

浏览器通过url: http://10.21.70.44:9090，访问Prometheus自带的UI界面。

Prometheus支持PromQL语言记性查询，支持简单的图形展示，点击Graph按钮，即可查看图形。

------需要补充截图，以及输入

二、Grafana+Prometheus

由于Prometheus的图形展示工具过于简单，而且不能长久存储数据，而Grafana是用Go语言开发的开源数据可视化工具，可以做数据监控和数据统计，支持告警功能。可直接支持Prometheus作为数据源。所以选择Grafana配合Prometheus做数据的展示和监控。

2.1 安装部署Grafana+Prometheus

本文选择docker容器方式部署Grafana和Prometheus， docker-compose编排文件docker-compost.yml内容如下：

version: '2'

networks:
  monitor:
    driver: bridge

services:
  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus
    hostname: prometheus
    restart: always
    volumes:
      - /opt/prometheus/config:/etc/prometheus
      - /data/prometheus:/prometheus
    ports:
      - "9090:9090"
    expose:
      - "8086"
    command:
      - '--config.file=/etc/prometheus/prometheus.yml'
      - '--log.level=info'
      - '--web.listen-address=0.0.0.0:9090'
      - '--storage.tsdb.path=/prometheus'
      - '--storage.tsdb.retention=15d'
      - '--query.max-concurrency=50'
    networks:
      - monitor

  grafana:
    image: grafana/grafana:latest
    container_name: grafana
    hostname: grafana
    restart: always
    volumes:
      - /opt/grafana/data:/var/lib/grafana
    ports:
      - "3000:3000"
    networks:
      - monitor
    depends_on:
      - prometheus

根据docker-compose.yml文件内容，新建docker容器的映射目录，将Prometheus的配置文件、grafana的数据文件、prometheus的数据文件，都映射的磁盘上，这样不需要进容器操作，方便。

sudo su
cd /opt
mkdir -p prometheus/config/
mkdir -p grafana/data
chmod 777 grafana/data
mkdir -p /data/prometheus
chmod 777 /data/prometheus

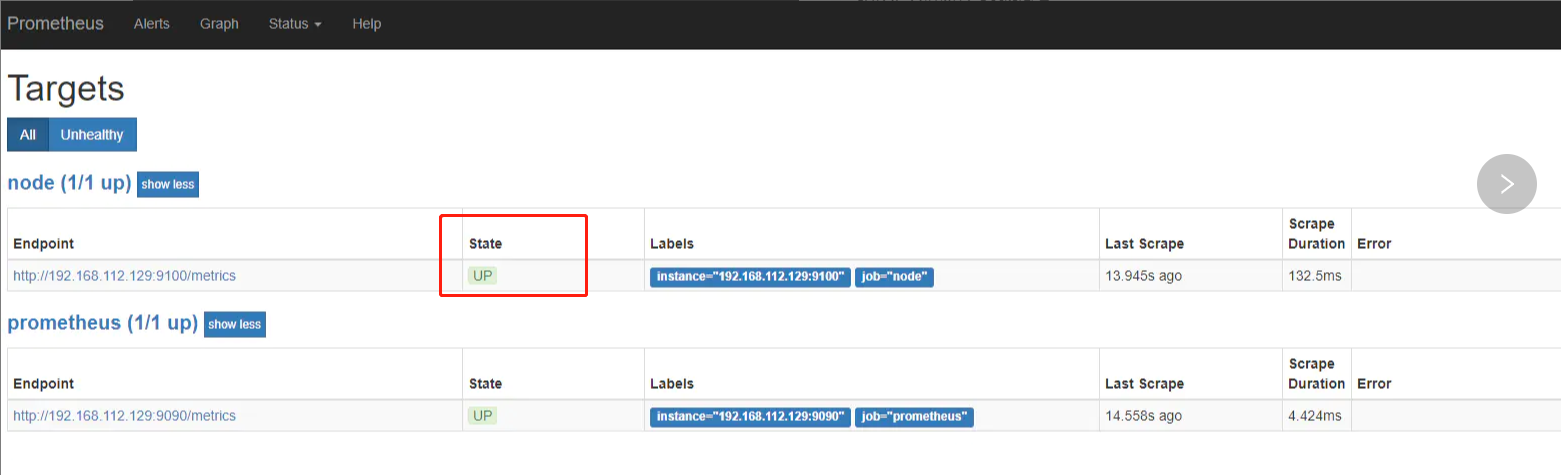

执行docker-compose -f docker-compose.yml up -d，启动prometheus和grafana两个工具容器。启动完成后，分别查看prometheus页面：http://10.21.70.44:9090/targets，查看exporter是否正常运行。

登录Grafana页面，http://10.21.70.44:3000/，用户名：admin，密码：admin

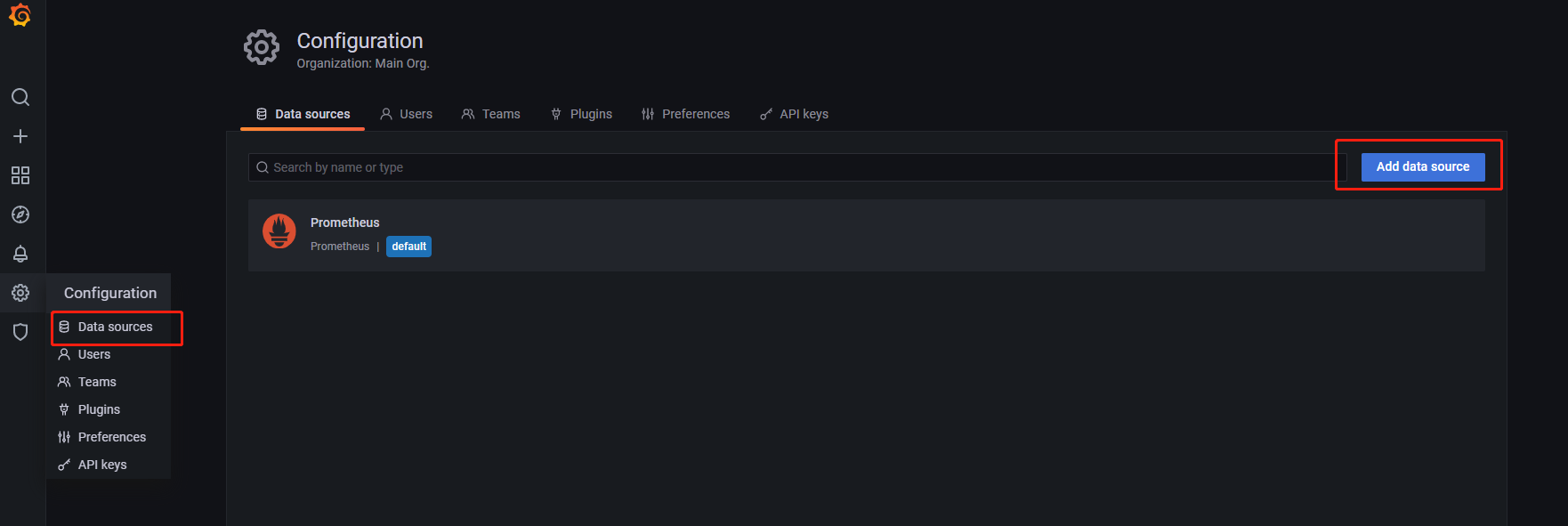

登录后，先添加数据源 data source，即新增Prometheus类型的数据源。

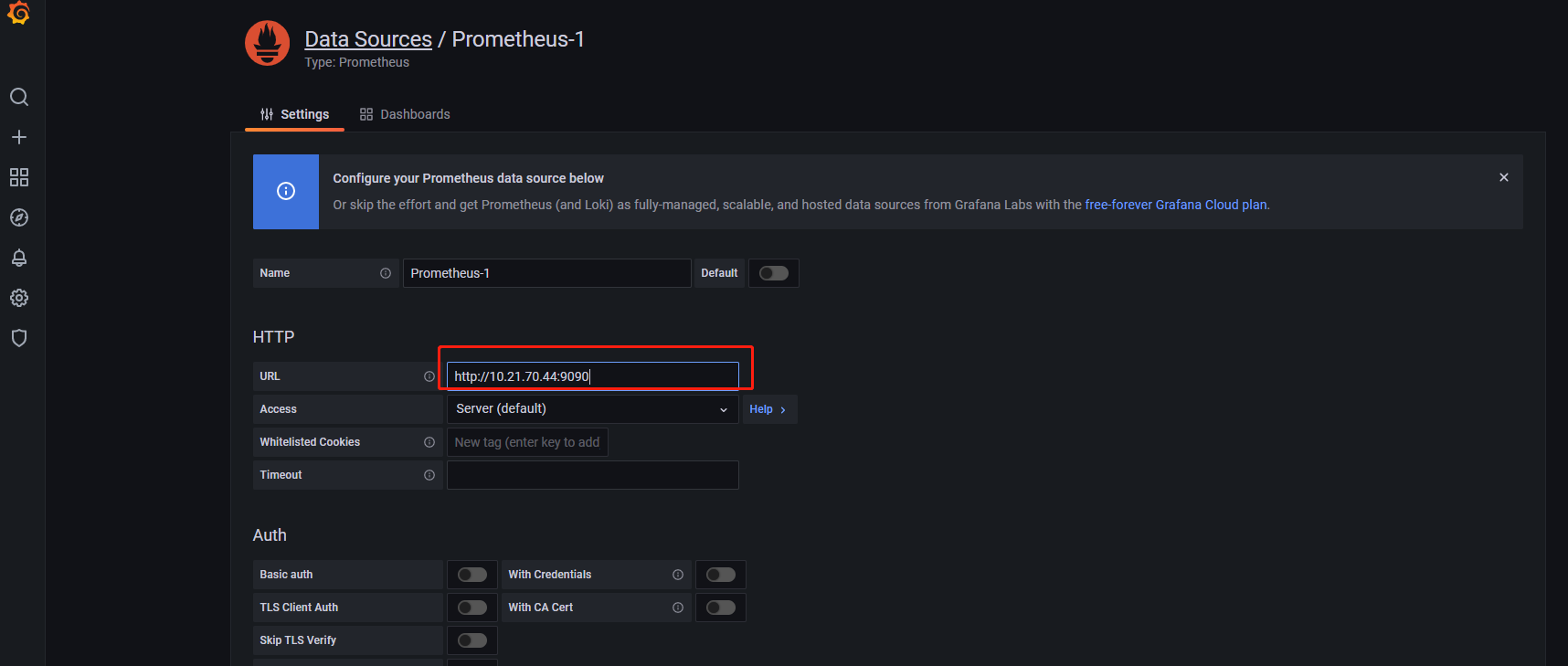

选择Prometheus，输入prometheus对外开放的获取监控数据API，点击【save and test】按钮，测试data source是否正确运行。

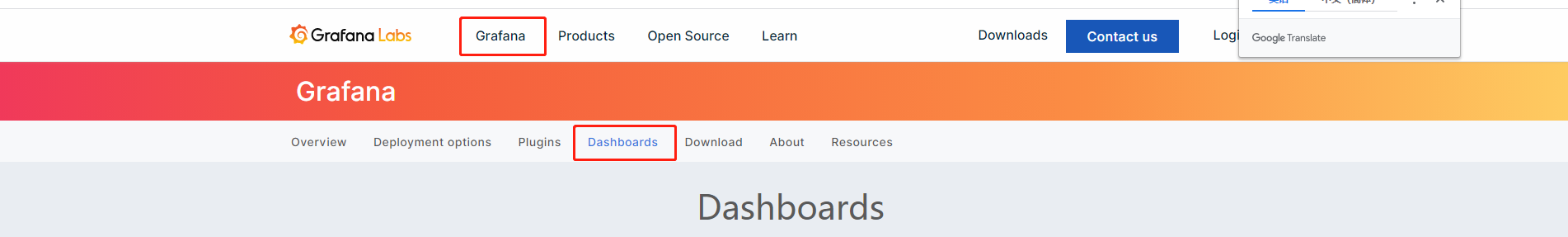

node_exporter是开源的项目，有对象的dashboard图表，所以直接可以去Grafana官网下载即可，访问https://grafana.com/，选择【Grafana】-【Dashboards】。

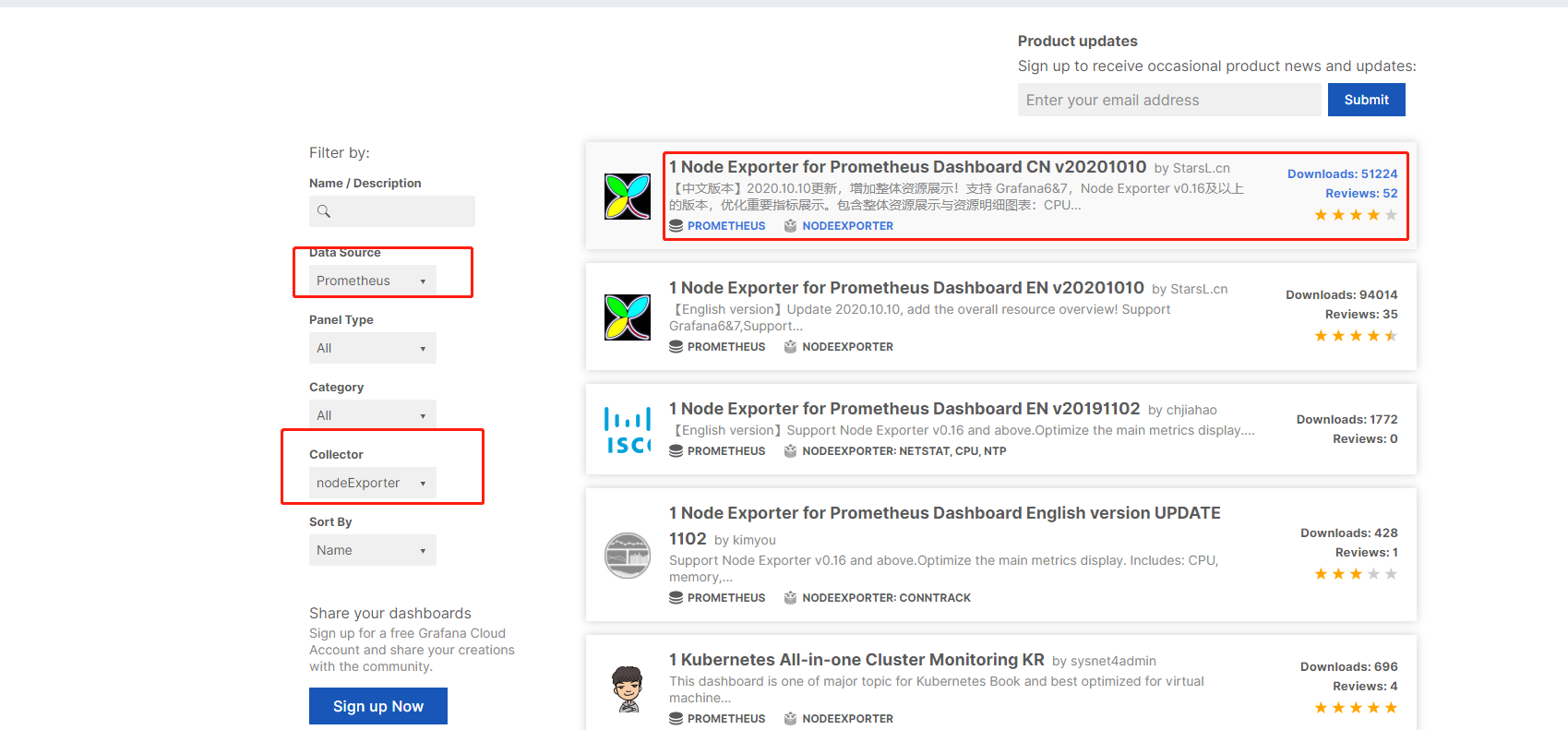

过滤条件：Data Source选择Prometheus，Collecter选择nodeExporter，如下截图，最终我们选择第一个中文版本的dashboard。

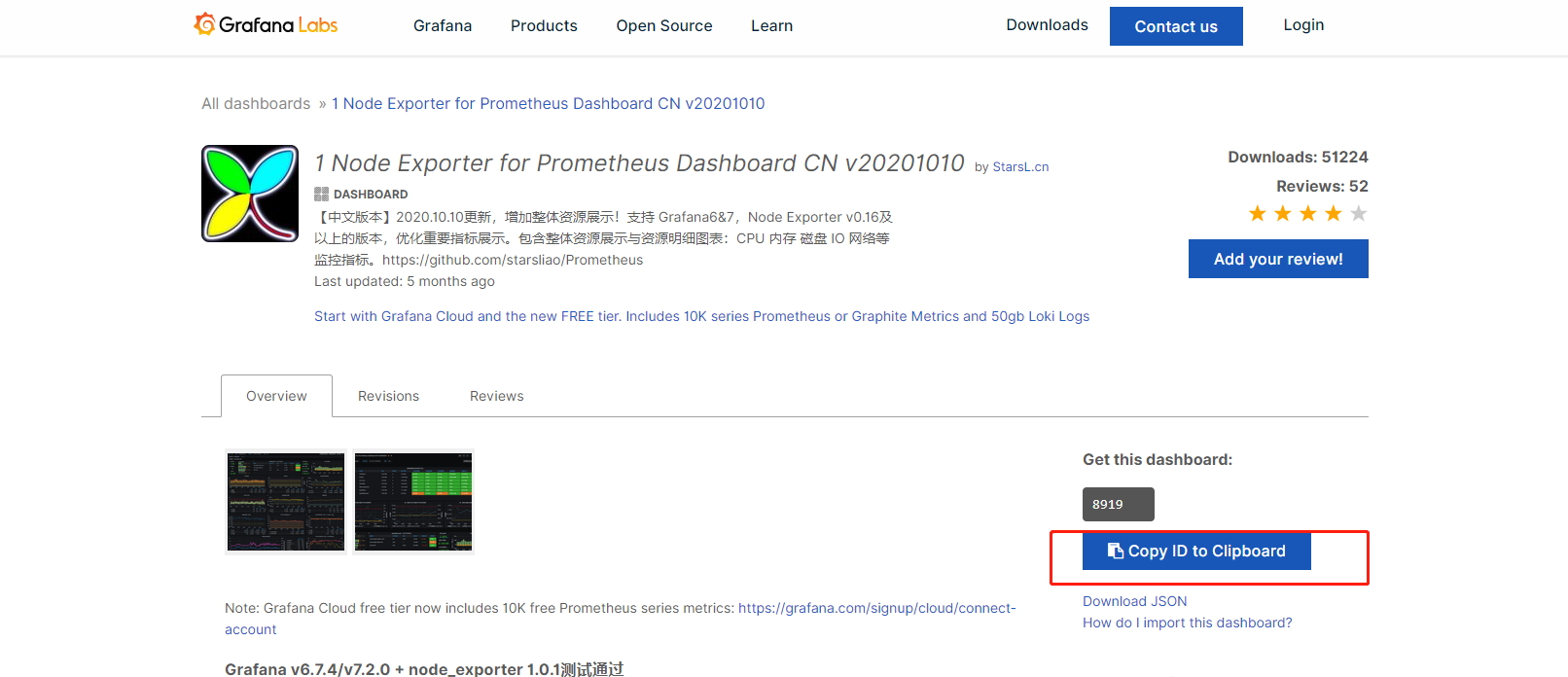

负责该dashboard模板的ID，如下图

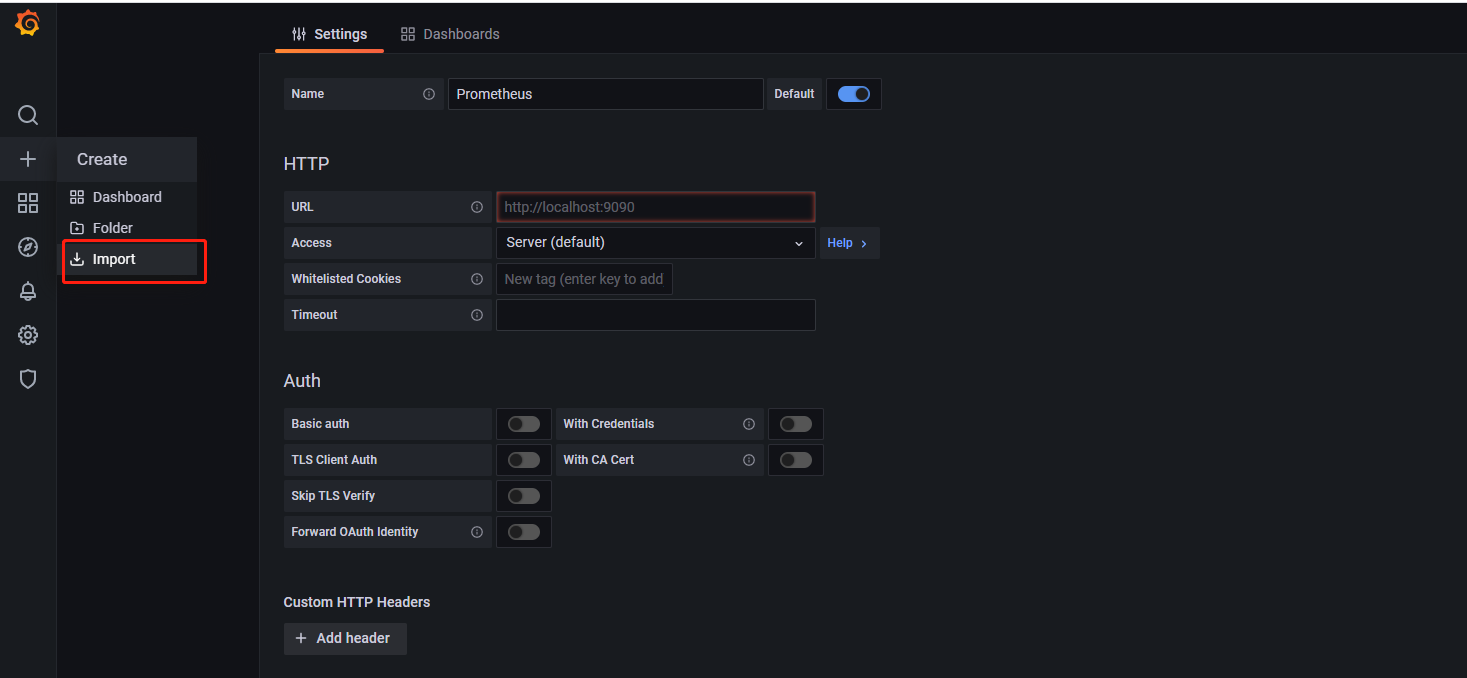

Grafana页面，选择import导入dashboard模板

粘贴复制的dashboard模板的ID:8919，点击load，Grafana会自动下载模板

加载模板完成后，选择对应的数据源，即可。

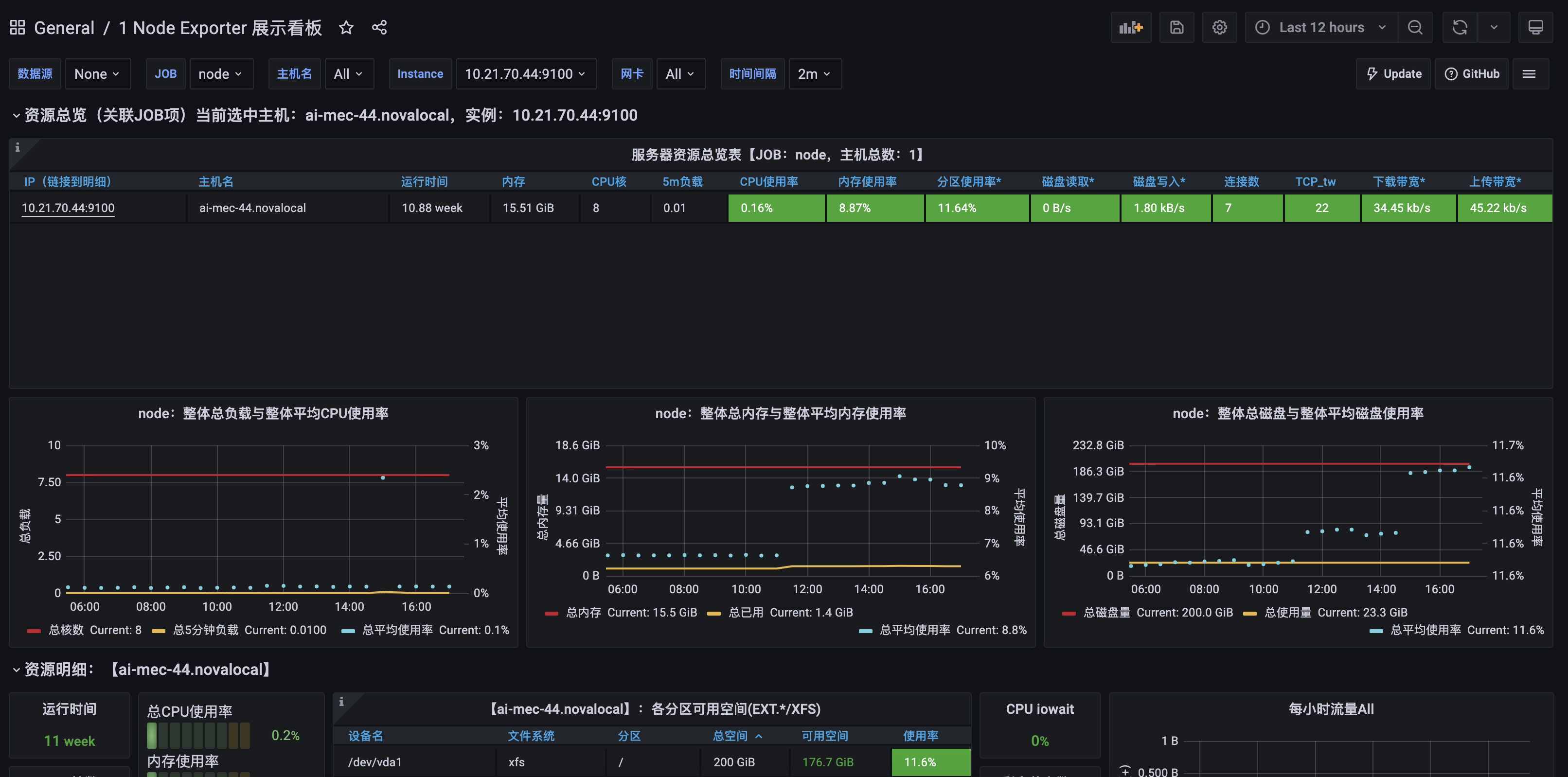

显示监控数据如下：
