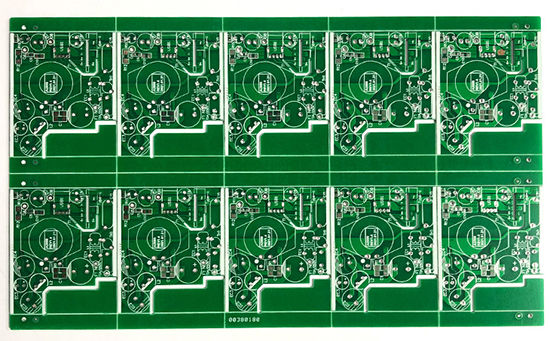

PCB线板子形状怎么设计？大部分的pcb板通常都是设计的规矩的矩形样式，但是也有一部分pcb板是需要设计成不规形状的线路板，一般这样的pcb板是不容易设计的，在加上现在线路板的尺寸不断的变小，功能越来越多，以及时钟速度的的提高，使得设计变的越来越复杂。本文将介绍如何用AD软件设置PCB板子外形。

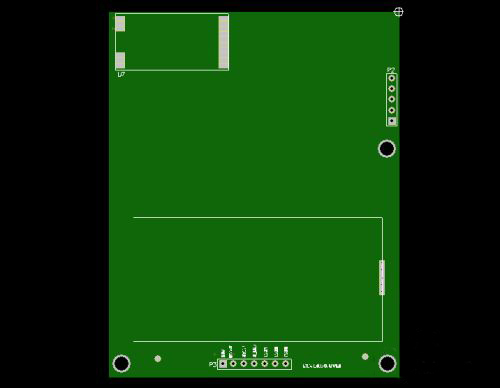

有的时候我们获得一些pcb图中，有些是没有Pcb外形的，这样做板的时候就不方便，遇到这种情况时我们就需要在AD中对板子外形重新进行设置。具体流程如下：

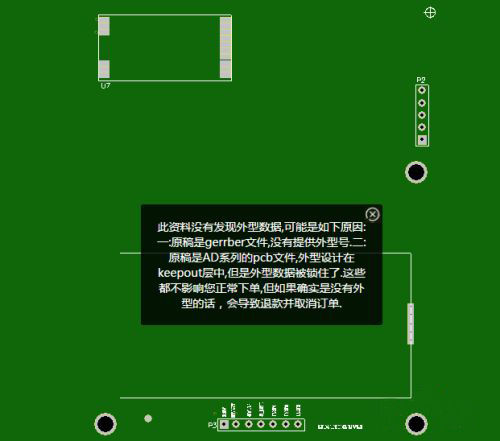

1.上传pcb图到做板，若不包括外形的话，会有以下弹窗信息：
2.在AD软件中选中Keep-Out Layer层
3.依次选择“放置——禁止布线——线径”，进行尺寸大小绘制；

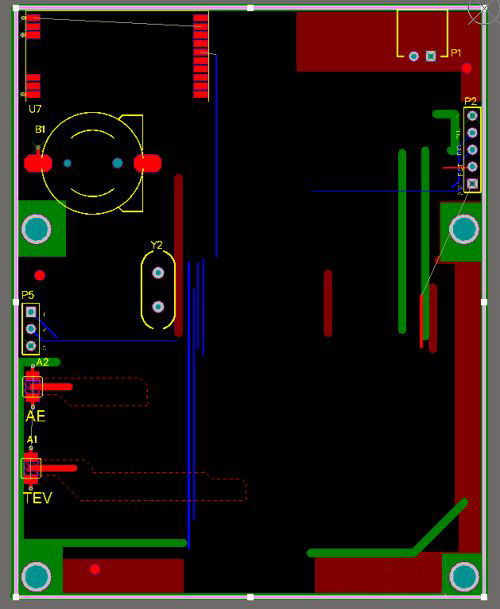

4.如下图绘制后选中绘制的线径；

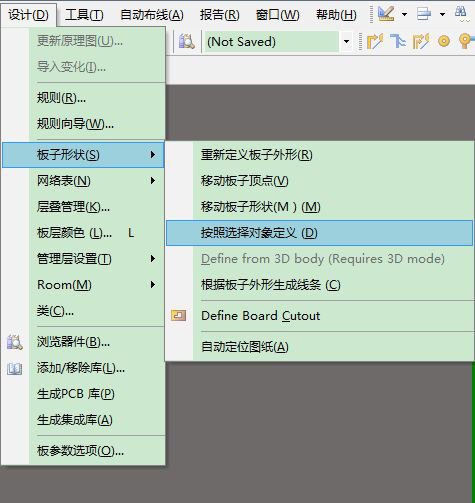

5.如下图依次选择“设计——板子形状——按照选择对象定义”，则板子按所选择对象定义了外形
编辑
添加图片注释，不超过 140 字（可选）
6.重新上传做板，就不会弹出错误信息。
