本文详细解析了Android中的NestedScrollingParent和NestedScrollingChild接口，以及它们在实现列表滚动、ToolBar动画等场景中的应用。通过分析滑动事件的传递过程，阐述了在RecyclerView和CoordinatorLayout等组件中，如何处理滑动事件的交互，包括ACTION_DOWN、ACTION_MOVE和ACTION_UP阶段的事件分发和处理。
嵌套滚动：NestedScrollingParent和NestedScrollingChild，这两个东西，可能好多人有点陌生，但我们在很多场景下，已经在不识不觉中使用它了，比如说CoordinatorLayout，它是一个NestedScrollingParent，还有RecycleView，它是一个NestedScrollingChild。
一个最常见的效果：列表向上滚动，ToolBar收起，反之，当列表向下滚动时，ToolBar随着列表的滚动出现。这个效果，用NestedScrolling来实现，可以非常简单。
嵌套滚动原理：
至于它的原理，很简单：在NestedScrollingChild滚动过程中，它和NestedScrollingParent会一直"保持通讯"，比如：
- 当Child滚动之前，会通知Parent:"我要开始滚动啦，你看你要不要做点什么"。
- 当Child在滚动的时候，也会每次通知Parent:"我这次消费了xxx，你看你还要做什么"。
- 当Child滚动完成，Parent也会收到通知："我滚动完成了"。
当然了，除了手指触摸滚动的，还有惯性滚动，但原理和流程是一样的。
1. 谁实现 NestedScrollingChild，谁实现NestedScrollingParent ？

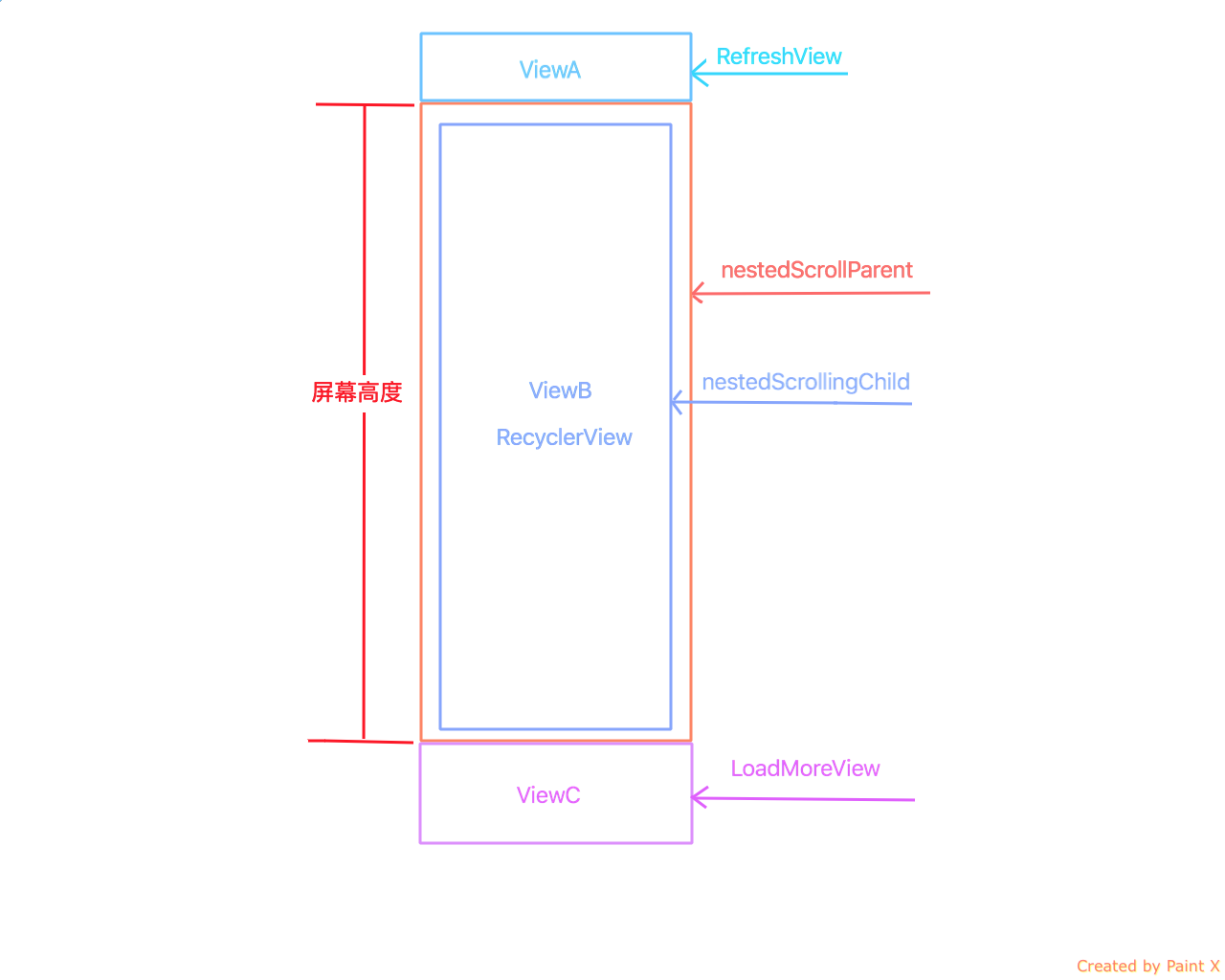

在实际项目中，我们往往会遇到这样一种需求，当ViewA还显示的时候，往上滑动到viewA不可见时，才开始滑动viewB， 又或者向下滑动到viewB不能滑动时，才开始向上滑动viewC. 如果列表滑动、上拉加载和下拉刷新的view都封装成一个组件的话，那滑动逻辑就是刚刚这样。而这其中列表就要实现nestedScrollingChild, 最外层的Container实现nestedScrollingParent. 如果最外层的Container希望在其它布局中仍然能够将滑动事件继续往上冒泡，那么container在实现nestedScrollingParent的同时也要实现nestedScrollingChild。 如下示意图所示。
触发滑动的组件或者接受到滑动事件且需要继续往上传递的是nestedScrollingChild.
布局是nestedScrollingChild的父布局，且需要消费传递的滑动事件就是nestedScrollingParent.
2.nestedScrollingChild和nestedScrollingParent有哪些api.
public interface NestedScrollingChild {
public void setNestedScrollingEnabled(boolean enabled);
public boolean isNestedScrollingEnabled();
public boolean startNestedScroll(int axes);
public void stopNestedScroll();
public boolean hasNestedScrollingParent();
public boolean dispatchNestedScroll(int dxConsumed, int dyConsumed, int dxUnconsumed, int dyUnconsumed, int[] offsetInWindow);
public boolean dispatchNestedPreScroll(int dx, int dy, int[] consumed, int[] offsetInWindow);
public boolean dispatchNestedFling(float velocityX, float velocityY, boolean consumed);
public boolean dispatchNestedPreFling(float velocityX, float velocityY);
}
public interface NestedScrollingParent {
public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes);
public void onNestedScrollAccepted(View child, View target, int nestedScrollAxes);
public void onStopNestedScroll(View target);
public void onNestedScroll(View target, int dxConsumed, int dyConsumed, int dxUnconsumed, int dyUnconsumed);
public void onNestedPreScroll(View target, int dx, int dy, int[] consumed);
public boolean onNestedFling(View target, float velocityX, float velocityY, boolean consumed);
public int getNestedScrollAxes();
}
因为child是产生滑动的造势者，所以它的api都是以直接的动词开头，而parent的滑动响应是child通知parent的，所以都是以监听on开头：parent ----> onXXXX()child -----> verbXXXX()
2.1 滑动事件的是如何传递的
那既然能传递，说明这个滑动事件一定产生了，如何产生滑动事件？当然是用户手指在屏幕上滑动了呀。为了不说的这么枯燥，我们拿最熟悉熟悉的小伙伴RecyclerView来作为nestedScrollingChild讲解。这里我引入的版本是：25.3.1implementation 'com.android.support:recyclerview-v7:25.3.1'
2.1.1 滑动事件传递从哪里产生？
switch (action) {
case MotionEvent.ACTION_DOWN:
int nestedScrollAxis = ViewCompat.SCROLL_AXIS_NONE;
if (canScrollHorizontally) {
nestedScrollAxis |= ViewCompat.SCROLL_AXIS_HORIZONTAL;
}
if (canScrollVertically) {
nestedScrollAxis |= ViewCompat.SCROLL_AXIS_VERTICAL;
}
startNestedScroll(nestedScrollAxis);
}
break;
}我们可以发现，当我的小手按在RecyclerView上时，调用了nestedScrollingChild的startNestedScroll(nestedScrollAxis)， 这里我们再多让我们的大脑接受一点信息，那就是这个方法的参数：nestedScrollAxis, 滑动的坐标轴。 RecylerView是不是既可以水平滑动，又可以纵向滑动，那这里就是传递的就是RecyclerView可以滑动的坐标轴。
发现了startNestedScroll(axis)，看看走到了哪里。
@Override
public boolean startNestedScroll(int axes) {
return getScrollingChildHelper().startNestedScroll(axes);
}NestedScrollingChildHelper：
public boolean startNestedScroll(int axes) {
if (hasNestedScrollingParent()) {
// Already in progress
return true;
}
if (isNestedScrollingEnabled()) {
ViewParent p = mView.getParent();
View child = mView;
while (p != null) {
if (ViewParentCompat.onStartNestedScroll(p, child, mView, axes)) {
mNestedScrollingParent = p;
ViewParentCompat.onNestedScrollAccepted(p, child, mView, axes);
return true;
}
if (p instanceof View) {
child = (View) p;
}
p = p.getParent();
}
}
return false;
}
这个方法我是原封不动拷贝下来：
第一句： 判断 mNestedScrollingParent是不是 null。 在NestedScrollingChildHelper这个类，全类只有两处给它赋值了，一个赋有值，就是上面代码中的while循环里面，一个是赋空值，在方法stopNestedScroll，这个方法什么时候调用啊，在你美丽的小手离开屏幕的时候。所以只要你的小手在屏幕上，这个startedNestedScroll 这个方法只会调用一次。也就是通知parent我美丽的小手指要滑动啦，通知过你，我就不通知了。
第二句： 判断mIsNestedScrollingEnabled 是否要true. 这个变量也是至关重要的，它的作用是 要不要向上冒泡滑动事件，所以说哪天小仙女不开心了，直接调用了：setNestedScrollingEnabled(false), 父布局是怎么都不知道小手指有没有滑动的。
第三句＋第四句：这里的p就是父布局了，这里的mView是在初始化这个类的时候，传递过来的，所以在RecyclerView中，可以找到这句话：mScrollingChildHelper = new NestedScrollingChildHelper(this);. 这里的mView就是RecyclerView 这位小仙女啦。
第五句：进入while循环了，为什么这里要while循环，因为它要确保使命必达，不管我的父布局有多深，我都要找到你，并通知到你。
第六句：if里的逻辑说明，如果parent监听到即将要在这个轴上有滑动事件，并且正是parent需要的事件，那么就会调用onNestedScrollAccept。 这里的ViewParentCompat.onStartNestedScroll(p, child, mView, axes) 会最终调用到实现nestedScrollingParent组件中的onStartNestedScroll方法，这个方法就是parent 判断收到该滑动通知时，是不是天时地利人和，如果是，我就返回true，后面一系列的小手指滑动都要告知我。如果返回false，说明parent此时在处理别的事情，后面小手指滑动的弧线再怎么优美，都不要来烦我。
第七句：onNestedScrollAccepted 说明parent正式接收了此child也就是recyclerView的滑动通知，最终会调用到parent的onNestedScrollAccept方法中，如果此parent还实现了接口nestedScrollingChild， 可以在这个方法继续向parent的parent上报了。
所以整个流程可以概括为：通知ACTION_DOWN
--> child.startNestedScroll
--> childHelper.startNestedScroll
--> parent.onStartNestedScroll
--> parent.onNestedScrollAccept
2.1.2 小手指滑动的时候，child和parent之间是如何通信的？
case MotionEvent.ACTION_MOVE: {
if (dispatchNestedPreScroll(dx, dy, mScrollConsumed, mScrollOffset)) {
dx -= mScrollConsumed[0];
dy -= mScrollConsumed[1];
vtev.offsetLocation(mScrollOffset[0], mScrollOffset[1]);
}
if (mScrollState == SCROLL_STATE_DRAGGING) {
mLastTouchX = x - mScrollOffset[0];
mLastTouchY = y - mScrollOffset[1];
if (scrollByInternal(canScrollHorizontally ? dx : 0,canScrollVertically ? dy : 0,
vtev)) {
getParent().requestDisallowInterceptTouchEvent(true);
}
break;
}这里呢，有两个重要的方法：dispatchNestedPreScroll 和 scrollByInternal.
第一句： dispatchNestedPreScroll(dx, dy, consumed, offsetInWindow),这里的参数中只有dx,dy两个参数在前面赋值了，而后面两个参数在哪里操作的呢？这里我们留个问号？首先这个方法会走到NestedScrollingChildHelper类中的方法：dispatchNestedPreScroll调用ViewParentCompat.onNestedPreScroll(mNestedScrollingParent, mView, dx, dy, consumed);
public boolean dispatchNestedPreScroll(int dx, int dy, int[] consumed, int[] offsetInWindow) {
ViewParentCompat.onNestedPreScroll(mNestedScrollingParent, mView, dx, dy, consumed);
}最终目的地来到了parent的onNestedPreScroll()。所以我们可以大胆猜测，consumed, offsetInwindow， 是在parent这里赋值的，当然你可以不用赋值，不赋值的话，值也就是保留上一次的值。
dx -= mScrollConsumed[0];
dy -= mScrollConsumed[1];dispatchNestedPreScroll()这个方法返回true后，发现重新计算了dx,dy, 在方法scrollByInternal()方法中，用的是最新的dx,dy值。说明当小手指产生滑动位移的时候，先分发给parent，让parent先消耗，并在方法中将parent消耗的位移传递过来，那么剩下的位移，ok，那充当child的RecyclerView内部消费了。
if (scrollByInternal(canScrollHorizontally ? dx : 0,canScrollVertically ? dy : 0,vtev)) {
getParent().requestDisallowInterceptTouchEvent(true);
}boolean scrollByInternal(int x, int y, MotionEvent ev) {
int unconsumedX = 0, unconsumedY = 0;
int consumedX = 0, consumedY = 0;
if (mAdapter != null) {
if (y != 0) {
consumedY = mLayout.scrollVerticallyBy(y, mRecycler, mState);
unconsumedY = y - consumedY;
}
}
if (dispatchNestedScroll(consumedX, consumedY, unconsumedX, unconsumedY, mScrollOffset)) {
// Update the last touch co-ords, taking any scroll offset into account
mLastTouchX -= mScrollOffset[0];
mLastTouchY -= mScrollOffset[1];
if (ev != null) {
ev.offsetLocation(mScrollOffset[0], mScrollOffset[1]);
}
mNestedOffsets[0] += mScrollOffset[0];
mNestedOffsets[1] += mScrollOffset[1];
}
return consumedX != 0 || consumedY != 0;
}第二句：scrollByInternal()就是内部滑动消耗了，在这个方法里面，我们发现继续往parent分发了事件：dispatchNestedScroll(consumeX, consumeY, unconsumeX, unconsumeY)， 把自己未消耗的滑动位移继续移交给parent,这个时候最终会走到parent的方法：onNestedScroll()。 在这里，如果parent还实现了nestedScrollingChild，可以将未消耗的滑动位移继续移交给自己的parent.
@Override
public void onNestedScroll(View target, int dxConsumed, int dyConsumed, int dxUnconsumed, int dyUnconsumed) {
if(isNestedScrollingEnabled()) {
dispatchNestedScroll(dxConsumed, dyConsumed, dxUnconsumed, dyUnconsumed, mParentOffsetInWindow);
}
}所以我们可以总结如下：通信
ACTION_MOVE : 小手指滑动位移为：dy
--> childHelper.dispatchNestedPreScroll(dy)
--> parent.onNestedPreScroll(dy), consumedY = parent.onNestedPreScroll(dy)
--> dy' = dy - consumeY recyclerView.scrollByInternal(dy') unconsumeY = dy' - recyclerView.scrollByInternal(dy')
--> parent.startNestedScroll(unconsumeY)
2.1.3 小手指滑累了，离开屏幕时，又有哪些事件传递?
case MotionEvent.ACTION_UP: {
if (!((xvel != 0 || yvel != 0) && fling((int) xvel, (int) yvel))) {
setScrollState(SCROLL_STATE_IDLE);
}
resetTouch();
}
break;
public boolean fling(int velocityX, int velocityY) {
if (!dispatchNestedPreFling(velocityX, velocityY)) {
final boolean canScroll = canScrollHorizontal || canScrollVertical;
dispatchNestedFling(velocityX, velocityY, canScroll);
if (canScroll) {
mViewFlinger.fling(velocityX, velocityY);
return true;
}
}
return false;
}
private void resetTouch() {
stopNestedScroll();
}这里我们发现先是child执行fling方法，也就是当手松开时仍然有速度，那么会执行一段惯性滑动，而在这惯性滑动中， 这里就很奇妙了，先是通过dispatchNestedPreFling()将滑动速度传递给parent， 如果parent不消耗的话，再次通过dispatchNestedFling向parent传递，只是这次的传递会带上child自己是否有能力消费惯性滑动，最后不管parent有没有消费，child也就是recyclerview都会执行自己的fling.也就是:
mViewFlinger.fling(velocityX, velocityY);
走完了惯性滑动，就会走到stopNestedScroll(). 按照上面的逻辑处理，我们应该可以猜到接下来的逻辑就是走到NestedScrollingChildHelper这个类。然后目的地会到达parent的onStopNestedScroll方法。这里，parent就可以处理当小手指离开屏幕时的一些逻辑了。这条路很简单，没有返回值，也没有传递什么变量。还是很好理解的。
public void stopNestedScroll() {
if (mNestedScrollingParent != null) {
ViewParentCompat.onStopNestedScroll(mNestedScrollingParent, mView);
mNestedScrollingParent = null;
}
}这里呢，我们可以总结如下：
ACTION_UP
--> childHelper.dispatchNestedPreFling
--> parent.onNestedPreFling
--> childHelper.dispatchNestedFling
--> parent.onNestedFling
--> child.fling
--> childHelper.stopNestedScroll
--> parent.onStopNestedScroll
这样，我们整个nestedScrollingChild和nestedScrollingParent之间的丝丝缕缕都讲解完了。
