硬件工程师经验汇总

电路部分：

故障描述：

• 中断模式下按键按下中断无响应，换成output模式读GPIO也无反应
  事后翻盘：按键地和电源地不通
  解决： 用示波器测试按键地，发现按下按键之后竟然是高电平。地被拉高考虑为虚焊，之前肉眼去测试没问题，用万用表在开关两侧打表也没问题。就忽略了。后面师傅教我用万用表测通断–》问题总结为按键地和电源地不通。2020/9/5
• STM32单片机有两个波轮开关，能在main函数里读出相应的电平变化，进不去其中一个波轮开关的中断(K1能进去，K2不能进)，
  事后翻盘：中断0-1/2-3需要在CUBE中的NVIC里面手动使能。
  解决：

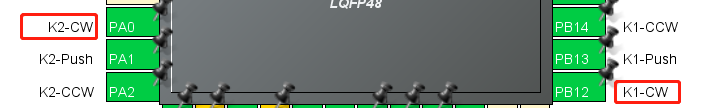

  1.当开关按下时，在CUBE中查看K1-CW为中断12，K2-cw为中断0，遂去源代码中找原因

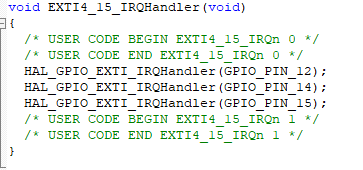

  2.源代码中只有一个函数蛮像的，可以看出它涵盖了12/14/15，大概猜出原因是没有写关于0号中断，模仿着手写一个无效之后，师傅的帮助下打开CUBE配置NVIC就解决了。

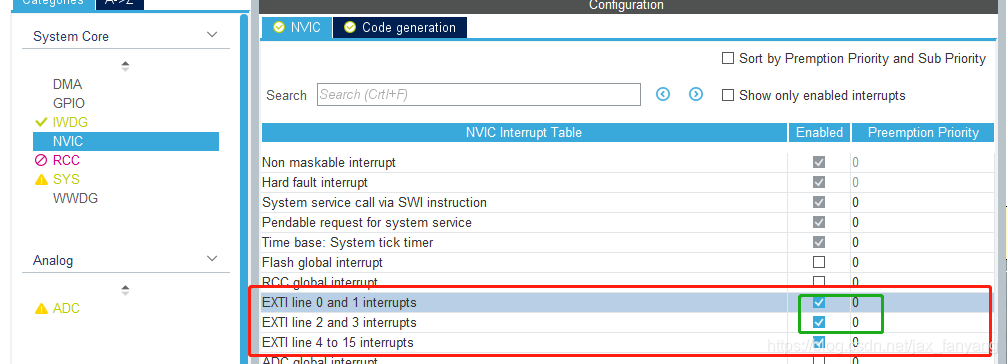

  如下图所示，之前没有使能0/1中断。这个原因其实我能猜出来，毕竟还是看过手册来的，问题总结为对CUBE的使用不熟悉。

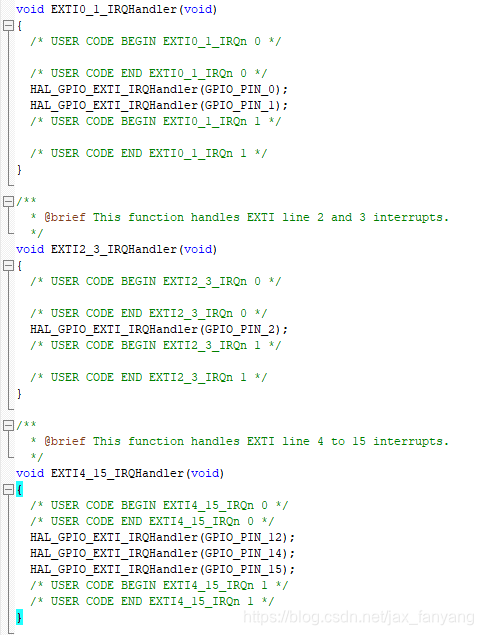

  使能之后源代码：


待续。。。
