本文介绍了VRRP协议，用于确保网络中默认网关的高可用性。通过选举Master路由器，当主路由器故障时，Backup路由器能够接管流量。详细阐述了VRRP的状态机，配置步骤以及与BFD的结合使用，以实现更快的故障检测和恢复。在eNSP环境下进行了配置实例，并进行了结果验证。

文章目录

VRRP协议简述

VRRP（虚拟路由冗余协议）：通过把几台路由设备联合组成一台虚拟路由设备，将虚拟路由设备的IP地址作为用户的默认网关地址实现与外部的通讯。当网关设备发生故障时，VRRP协议能够快速选举新的网关设备承担数据流量，保障网络的可靠通信。

Master路由器的选举：首先比较每台路由器的优先级，优先级大的成为Master路由器，优先级相同的话，就比较接口IP地址，IP地址大的成为Master路由器。Master路由器会周期性的发送Advertisement报文（组播），如果Backup路由器在规定的间隔时间内没收到Master路由器发来的Advertisement报文，则认为Master路由器“挂掉”了，那么就会进行新一轮的选举。

VRRP的三种状态：Initialize、Master和Backup

VRRP有三种状态：Initialize , Master, Backup

Initialize 状态：
系统刚启动VRRP的状态；在此状态，不处理VRRP报文。

Master状态：
当路由器处于Master状态时，路由器会处理：
1、每隔1s发送VRRP组播报文，来报告自己的状态。
2、响应对虚拟IP地址的ARP请求，并且响应的是虚拟MAC地址，而不是接口的真实MAC地址。
3、转发目的MAC是虚拟MAC的IP报文。
4、如果是虚拟IP拥有者，接受目的IP地址是虚拟IP地址的报文，否则丢弃。
5、当接受到优先级大的VRRP报文时，变成backup；接口shutdown后，变为initialize状态。

Backup状态：
当路由器处于backup状态时，路由器将：
1、监听Master发送的VRRP报文，如果在3个周期内不能接受到，变为master，并发送免费ARP（为什么）。
2、不响应对虚拟IP地址的ARP请求。
3、丢弃目的MAC为虚拟MAC的IP报文。
4、丢弃目的IP为虚拟IP地址的报文。

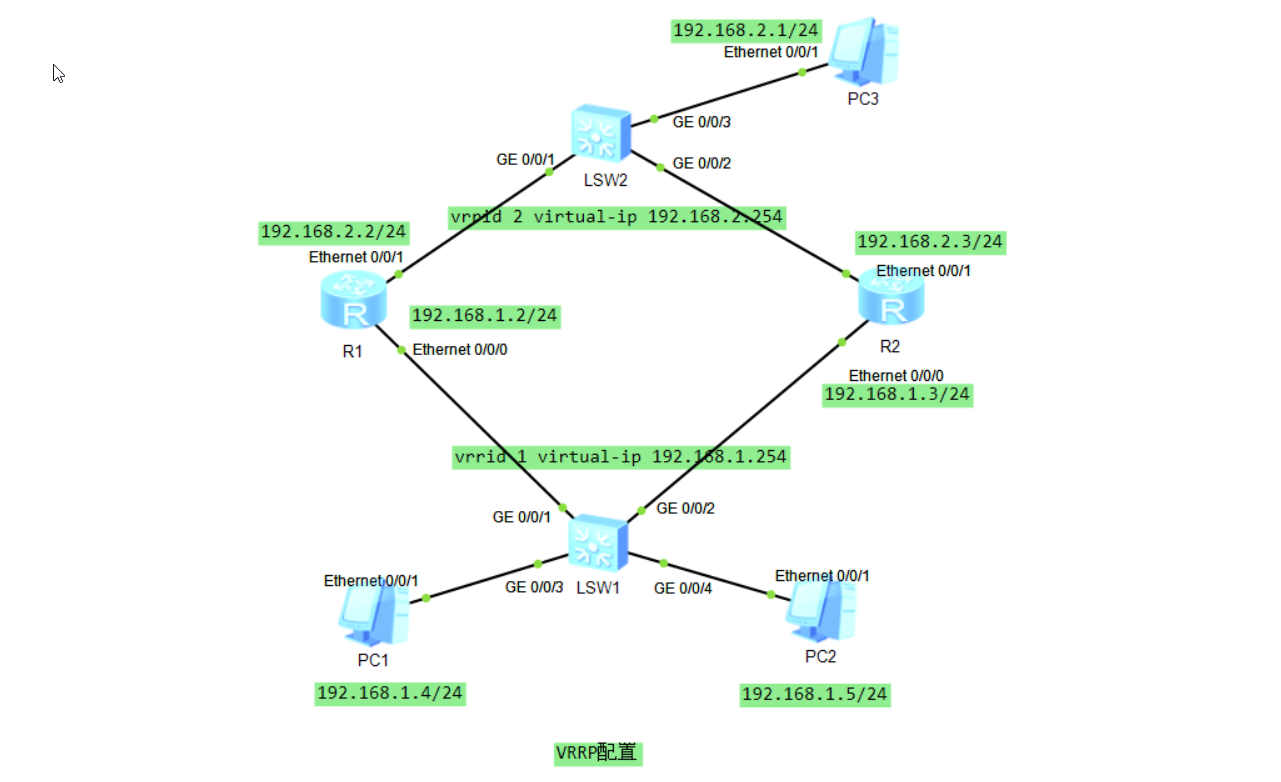

拓扑图（含IP规划）

配置任务
按照拓扑图要求配置IP地址，配置VRRP虚拟路由冗余协议（将R1的eth0/0/0、R2的eth0/0/0加入到vrrid 1中并设置好优先级选择R1作为主用路由器、将R1的eth0/0/1、R2的eth0/0/1加入到vrrid 2中并设置好优先级选择R2作为主用路由器），并最终实现PC1和PC3的互相通信，且PC1->PC3所使用的网关设备是R1，PC3->PC1所使用的网关设备是R2。
配置工具
华为网络设备仿真平台eNSP

VRRP虚拟路由冗余协议的配置

配置步骤（含完整指令）

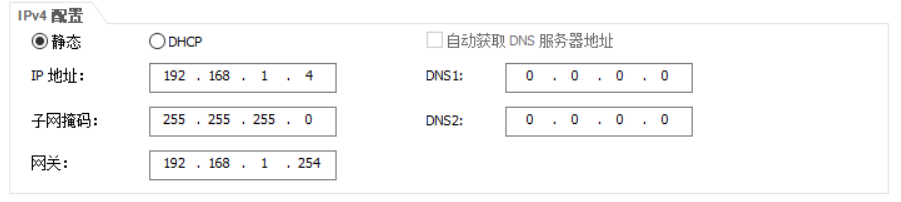

首先，配置主机PC1、PC2、PC3的IP信息很简单（注意，我们这里准备配置VRRP协议，所以这个网关地址就填那个“虚拟”的IP地址），比如PC1就这样：

然后，需要配置的是R1、R2的各个端口所分配的IP地址，以R1为例，需要配置的有Eth0/0/0（192.168.1.2/24）、Eth0/0/1（192.168.2.2/24）端口。

<Huawei>sys  #R1
Enter system view, return user view with Ctrl+Z.
[Huawei]int eth0/0/1
[Huawei-Ethernet0/0/1]ip address 192.168.2.2 24
[Huawei-Ethernet0/0/1]
Jul 26 2019 15:47:40-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface Ethernet0/0/1 has entered the UP state.
Jul 26 2019 15:47:42-08:00 Huawei DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2
