LED灯的点亮和按键控制_GPIO

本文介绍STM32微控制器中GPIO的基本操作方法,包括LED灯的控制及通过按键实现不同LED状态的切换。从原理图绘制到代码编写全过程解析。

一、GPIO控制灯亮

  1. 原理图绘制


在这里插入图片描述

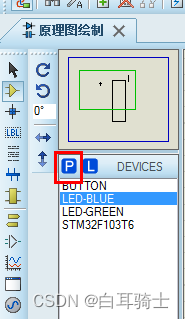

点“p”添加原件,有led灯和按键

在这里插入图片描述

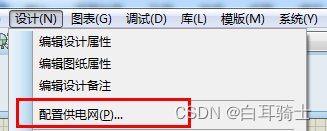

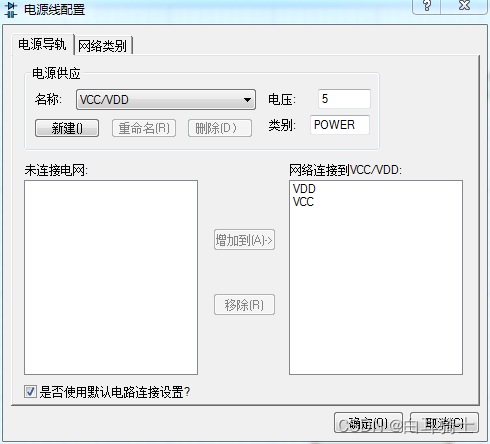

添加led在PA1和PA11引脚上,这里led 的正极接了电源,所以这里只有引脚输出低电平时,灯才会点亮。

在这里插入图片描述在这里插入图片描述

2.代码编写
①创建其他c文件的文件夹
在代码文件中新增一个文件夹“Hardware”,并添加到工程中,
在这里插入图片描述

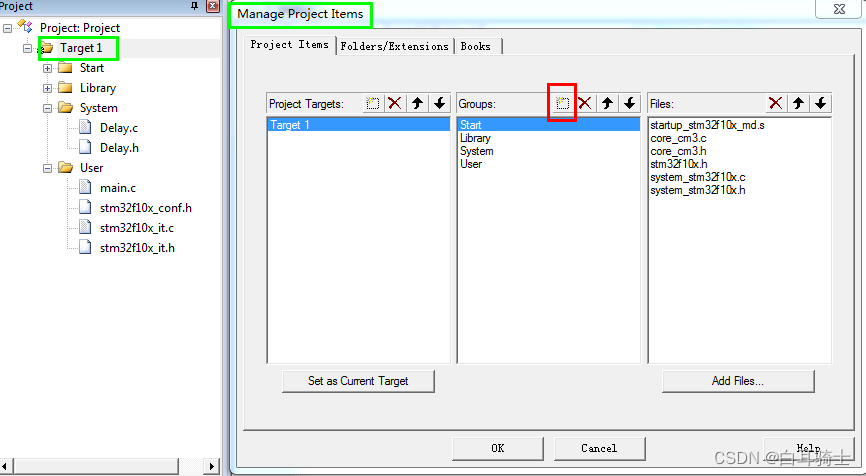

右击绿色高光处,选择另外一个绿色高光处,点红色高光处,输入“Hardware”,点击ok

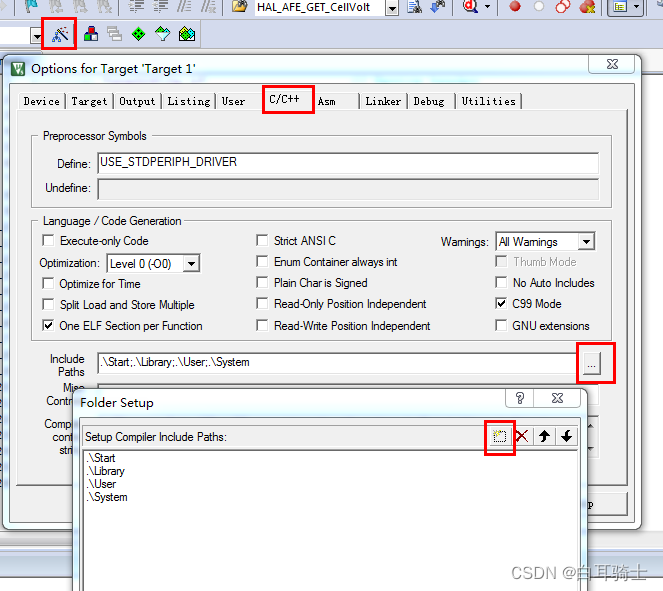

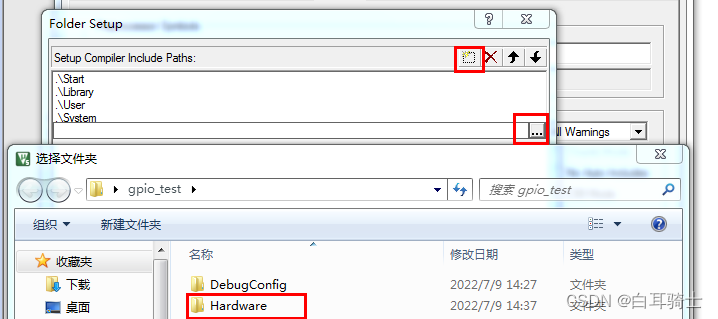

随后再按下面操作

在这里插入图片描述
在这里插入图片描述

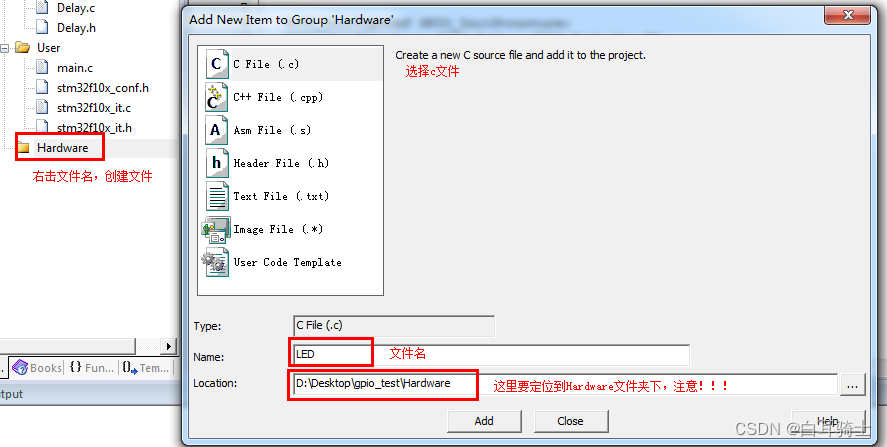

②在Hardware文件夹下,创建led.c的文件,以便封装点亮led 的函数
在这里插入图片描述

同样创建.h文件

给LED.c添加头文件,给LED.h添加头文件对于LED.c,首先对它进行led的初始化,即初始化时钟,初始化端口,然后添加灯亮的指令函数

#include "stm32f10x.h"                  // Device header
void Led_Init(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);
GPIO_SetBits(GPIOA,GPIO_Pin_1);//默认高电平,熄灭
}
void LED1_GO(void)
{
GPIO_SetBits(GPIOA,GPIO_Pin_1);//低电平,点亮
}
void LED1_OFF(void)
{
GPIO_ResetBits(GPIOA,GPIO_Pin_1);
}

在.h文件添加.c文件中的函数名

#ifndef __LED_H
#define __LED_H
void Led_Init(void);
void LED1_GO(void);
void LED1_OFF(void);
#endif
//在#endif后面要空一行

在main函数添加led的.h文件

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "LED.h"
int main(void)
{
//2忘记初始化灯了
Led_Init();
while (1)
{
LED1_GO();
Delay_ms(100);
LED1_OFF();
Delay_ms(100);
LED1_GO();
Delay_ms(100);
LED1_OFF();
Delay_ms(700);
}
}

④写入.hex文件

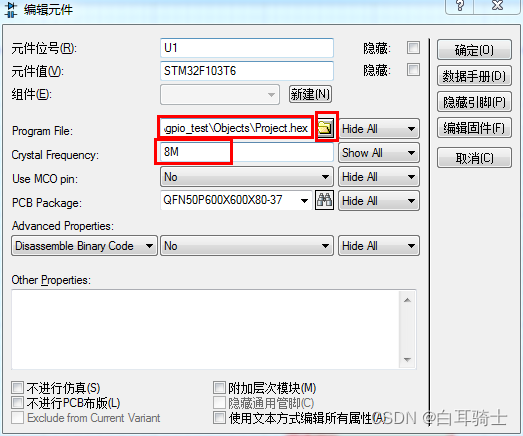

双击芯片
在这里插入图片描述

运行即可

错误汇总
1.
在这里插入图片描述

这里要写8M才能正常闪烁

2.在main函数中,忘记写入初始化led灯的函数了

二、按键控制led灯亮

需求:①按一下常亮,再按一下熄灭(led1)②按一下闪烁几下后常亮(led2)
1.原理图绘制:

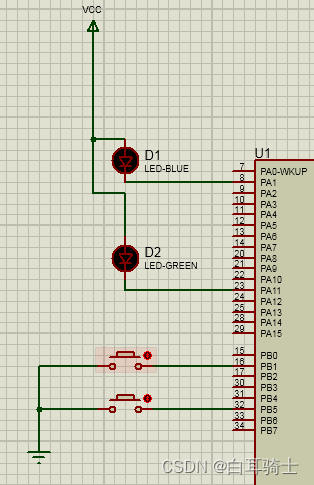

在这里插入图片描述
按键接了地,所以在引脚为按下后,引脚为低电平,所以需要引脚读取电平信号判断是否按下,即按下,引脚电平为低,读取后,可进行判断,判断为低电平(按下状态),则点亮led灯

2.逻辑设计
创建一个检测按键的函数,如果按下①号按键返回给亮灯函数1,如果按下②号按键,返回给亮灯函数2;亮灯函数设置一个参数,如果检测传入的参数是多少;
参数为1,是对led1灯进行操作,先检测led1灯的状态(设置了一个led1灯的状态值,点亮为1,熄灭为0),如果为熄灭状态,就点亮然后置状态为1.
参数为2,调用led.c中的led闪烁函数,然后led闪烁函数让led保持常亮

3.代码编写
编辑Key的.c和.h文件

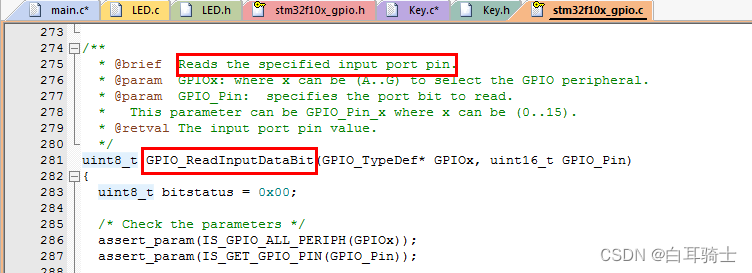

查看gpio的c文件
在这里插入图片描述

可以看到它的用法,是读取输出口的数据bit,如果在输出模式下,想看一下输出了什么,就可以用这个函数。
那么key.c现在需要使用
在这里插入图片描述
这个函数

主要代码如下
Key.c

//检测是否按下函数,供main调用
uint8_t Key_GetVal(void)
{
    uint8_t key_data_1 = 0;
    uint8_t led_status = 0;//默认灯熄灭
    //按键开关led
    if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_1) == 0)//代表板子按下,低电平
    {
        //按键刚按下时,会有抖动,所以需要消抖
        Delay_ms(20);
        while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_1) == 0);
        //如果按键一直按下不放,就一直卡在这里
        Delay_ms(20);
        key_data_1 = 1;
    }
    if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_5) == 0)//第2个按钮被按下,传递不同参数
    {
        Delay_ms(20);
        while(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_5) == 0);
        Delay_ms(20);
        key_data_1 = 2;
    }

    return key_data_1;

}

LED.c

void LED2_Blink(void)
{
    for(int i =0 ; i<5;i++){
    GPIO_ResetBits(GPIOA,GPIO_Pin_11);//低电平,点亮
    Delay_ms(10000);
    GPIO_SetBits(GPIOA,GPIO_Pin_11);
    Delay_ms(10000);
    GPIO_ResetBits(GPIOA,GPIO_Pin_11);//低电平,点亮
    }
}
void LED_SET(uint8_t led_num)//led_num=1时点亮led1灯
{
    if(led_num==1){
        if(led1_status == 0){//led1_status为全局变量,检测此时灯是亮的还是熄灭状态,熄灭状态的话,按下按钮就要点亮
            GPIO_ResetBits(GPIOA,GPIO_Pin_1);
            led1_status = 1;
            Delay_ms(200);
        }
        else
        {
            GPIO_SetBits(GPIOA,GPIO_Pin_1);//高电平,为灭
            led1_status = 0;
            Delay_ms(200);
        }
    }
    if(led_num == 2){
        LED2_Blink();
    }
}

main.c

int main(void)
{
    //test2:按键点亮led
    Led_Init();
    Key_Init();
    while(1)
    {
        LED_SET(Key_GetVal());
    }
}
### 使用GPIO实现LED点亮的方法 通过GPIO控制LED点亮是嵌入式开发中的基础应用之一。以下是基于STM32控制器的GPIO配置方法以及示例代码,用于实现LED点亮熄灭。 #### 1. GPIO初始化 在使用GPIO之前,需要先对其进行初始化设置。这包括启用对应的外设时钟、配置引脚模式(输入/输出)、速度以及其他属性。以下是以CMSIS标准库为基础的一个典型初始化过程: ```c #include "stm32f4xx.h" void GPIO_Init(void) { // 启用GPIOA的时钟 RCC->AHB1ENR |= RCC_AHB1ENR_GPIOAEN; // 配置PA5为推挽输出模式 GPIOA->MODER &= ~(0x3 << (5 * 2)); // 清除原有模式 GPIOA->MODER |= (0x1 << (5 * 2)); // 设置为通用推挽输出模式[^1] // 可选:配置输出速度 GPIOA->OSPEEDR &= ~(0x3 << (5 * 2)); // 默认高速 } ``` 上述代码完成了对`PA5`引脚的初始化工作,将其配置为推挽输出模式并保持默认的速度设定。 --- #### 2. 控制LED状态 一旦完成初始化,就可以利用特定寄存器来改变GPIO的状态从而控制LED的行为。例如,可以通过写入`BSRR`寄存器来分别设置或清除某个引脚的状态。 ```c int main(void) { GPIO_Init(); // 初始化GPIO while (1) { // 点亮LED GPIOA->BSRRL = GPIO_BSRR_BS_5; // 将PA5设置为高电平 for (volatile int i = 0; i < 1000000; i++); // 延迟循环 // 熄灭LED GPIOA->BSRRH = GPIO_BSRR_BR_5; // 将PA5设置为低电平 for (volatile int i = 0; i < 1000000; i++); // 延迟循环 } } ``` 此程序实现了简单的闪烁效果,其中延时部分由一个忙等待循环构成。实际项目中建议采用更精确的时间管理机制如定时器中断替代简单延迟。 --- #### 3. 实物连接注意事项 当物理连接LED至MCU时需注意其正负极方向。通常情况下,若LED阳极端接到电源,则阴极端应拉低才能使其导通发光;反之亦然。具体操作可通过调用不同API函数达成相同目的,比如`GPIO_SetBits()`与`GPIO_ResetBits()`或者统一使用`GPIO_WriteBit()`接口指定高低电平[^3]。 --- #### 总结 以上展示了如何借助STM32系列单片机上的GPIO资源去驱动外部器件——LED的工作流程。从硬件准备到软件编码均有所涉及,适合新手学习参考。
