简单工厂模式到工厂方法模式到抽象工厂模式的发展过程

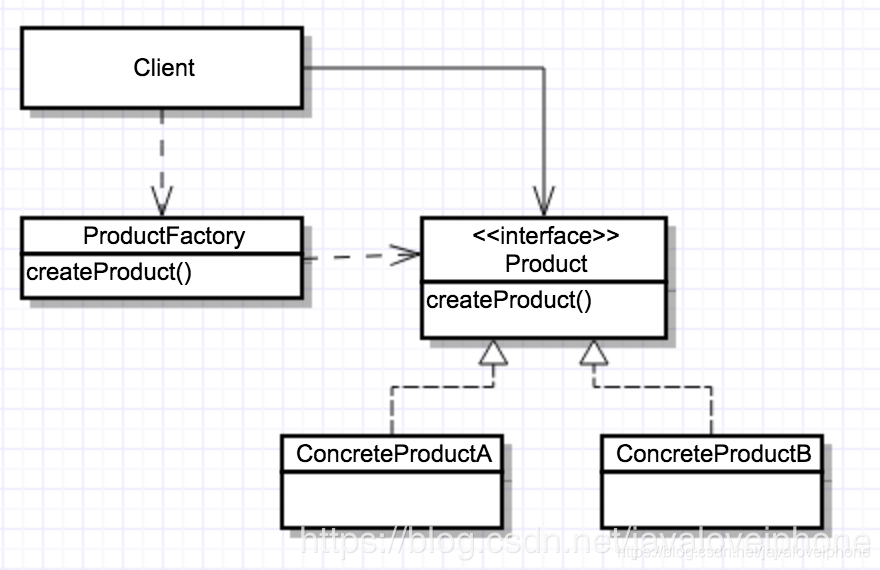

简单工厂模式结构图：

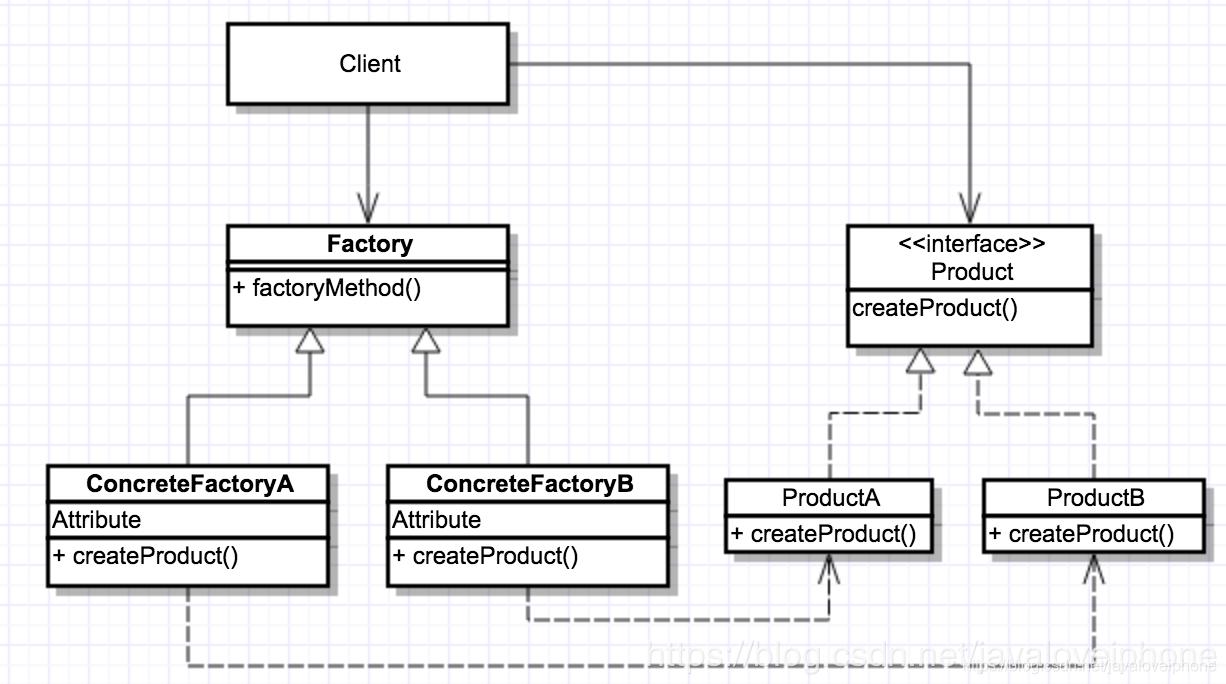

工厂方法模式结构图：

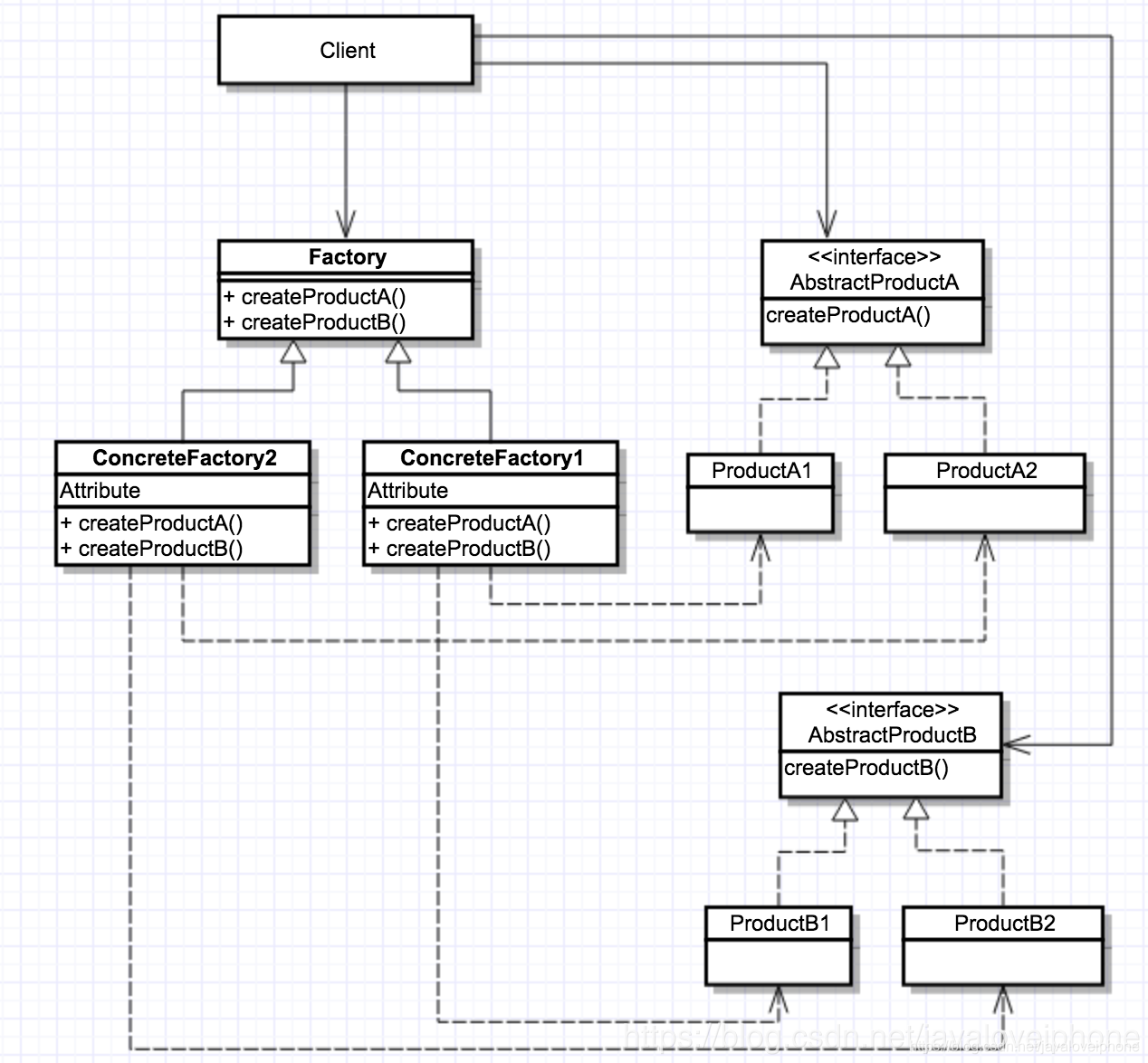

抽象工厂模式结构图：

从上面三张图的发展可以看出：

简单工厂模式将产品对象创建过程进行收拢，统一由工厂方法输出；存在的问题就是工厂方法内部逻辑存在大量的if-else语句；不符合开闭原则和单一职责原则

然后发展了工厂方法模式，定义抽象工厂类和负责创建具体产品对象的具体工厂类，每个具体工厂类负责创建一个产品，解决了简单工厂中if-elsey语句，符合了开闭原则和单一职责原则；此时，如果产品类型增加，会造成对应的抽象工厂和具体工厂需要同步增加一套的问题；

最后发展了抽象工厂模式，抽象工厂模式定义的抽象工厂类和负责创建具体产品对象的具体工厂类数量是一致的，只是每一个具体工厂类需要负责创建一批产品对象，也就是产品族，产品族是由抽象产品类定义组成。

使用过程，需要结合实际情况，简单工厂模式和工厂方法模式是不难选择的，考虑符合开闭原则和单一职责原则，就工厂方法模式，不考虑，就简单工厂模式；如果具有多个产品类型，形成了产品族，那只能选择抽象工厂模式了。
