NGINX upstream、stream、四/七层负载均衡以及案例示例

原创 已于 2024-02-08 11:31:00 修改 · 4.6k 阅读 · 18 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#nginx #负载均衡 #运维

于 2024-02-08 11:30:19 首次发布
本文详细介绍了Nginx在四层和七层负载均衡的应用，包括OSI模型的解释、upstream指令的使用、负载均衡状态与策略（如轮询、加权轮询、ip_hash等）、以及stream模块在TCP转发中的应用。通过实例演示了如何配置Nginx实现负载均衡，包括公平策略的运用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

前言

  伴随单台服务器性能及单点故障问题的凸显，一方面需要增加系统的硬件处理能力，另一方面需要添加机器构建应用集群
  应用集群：将同一应用部署到多台机器上，组成处理集群，接收负载均衡设备分发的请求，进行处理并返回响应的数据
  负载均衡器:将用户访问的请求根据对应的负载均衡算法，分发到集群中的一台服务器进行处理

1. 四/七层负载均衡

1.1 开放式系统互联模型 —— OSI

将网络通信的工作分为七层：
  应用层：为应用程序提供网络服务。
  表示层：对数据进行格式化、编码、加密、压缩等操作。
  会话层：建立、维护、管理会话连接。
  传输层：建立、维护、管理端到端的连接，常见的有TCP/UDP。
  网络层：IP寻址和路由选择
  数据链路层：控制网络层与物理层之间的通信。
  物理层：比特流传输

1.2 四/七层负载均衡

  四层负载均衡：OSI七层模型中的传输层，主要是基于IP+PORT的负载均衡
  七层负载均衡：在应用层，主要是基于虚拟的URL或主机IP
的负载均衡
  四层负载均衡数据包在底层分发，而七层负载均衡数据包则在最顶端进行分发，所以四层负载均衡的效率比七层负载均衡的要高。四层负载均衡不识别域名，而七层负载均衡识别域名。在生产实践中，一般采用四层负载(LVS)+七层负载(Nginx)

2. Nginx七层负载均衡

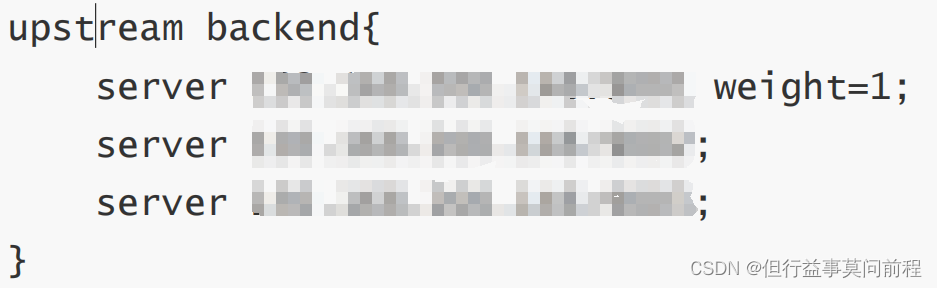

2.1 upstream指令

  定义一组服务器，可以是监听不同端口的服务器，也可以是同时监听TCP和Unix socket的服务器。服务器可以指定不同的权重，默认为1

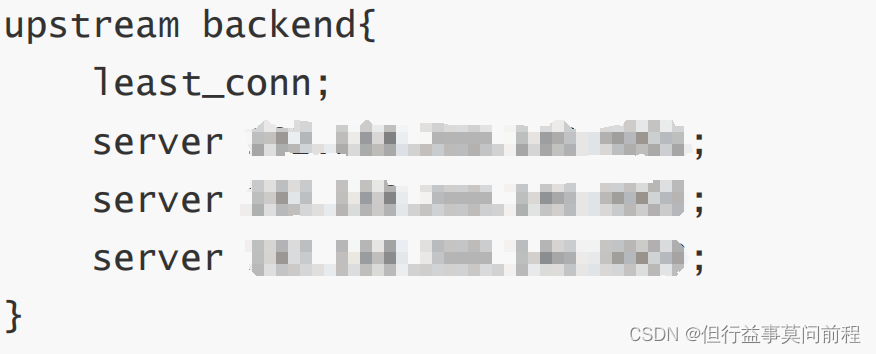

2.2 server指令和负载均衡状态与策略

  指定后端服务器的名称和一些参数，可以使用域名、IP、端口或者unix socket

2.2.1 负载均衡状态

down:将该服务器标记为永久不可用，那么该代理服务器将不参与负载均衡

backup:将该服务器标记为备份服务器，当主服务器不可用时，将用来传递请求

max_conns=number:用来设置代理服务器同时活动链接的最大数量，默认为0，表示不限制，使用该配置可以根据后端服务器处理请求的并发量来进行设置，防止后端服务器被压垮

max_fails=number:设置允许请求代理服务器失败的次数，默认为1

fail_ti
