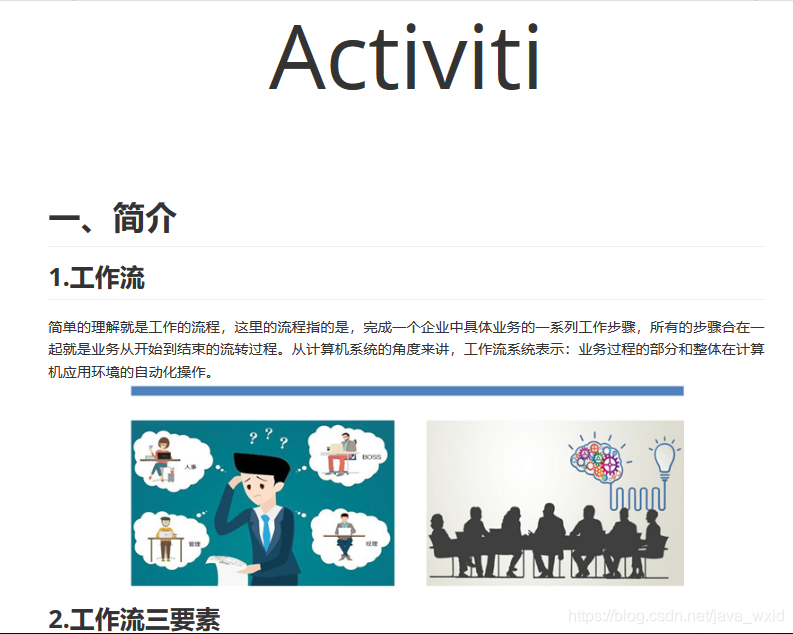

Activiti工作流

分享一下手把手教你如何玩转Activiti工作流

还未完善

场景：学校

主角：阿毛  ，   班主任   ，教务处处长

问题：有一天，阿毛到学校，感觉到身体不舒服，然后想跟班主任请假，然后班主任告诉阿毛说，你想请假，那么就必须要请假条，这个上面必须要我同意，然后再拿到教务处去盖章，然后交给我，这样才可以进行请假。。阿毛，想着，怎么请个假都这么麻烦，这么多层次处理问题，能不能简便一点。。。。好烦好烦~！！~~

分析：从上面的小例子，我们可以很明显的得到一个结论，就是：

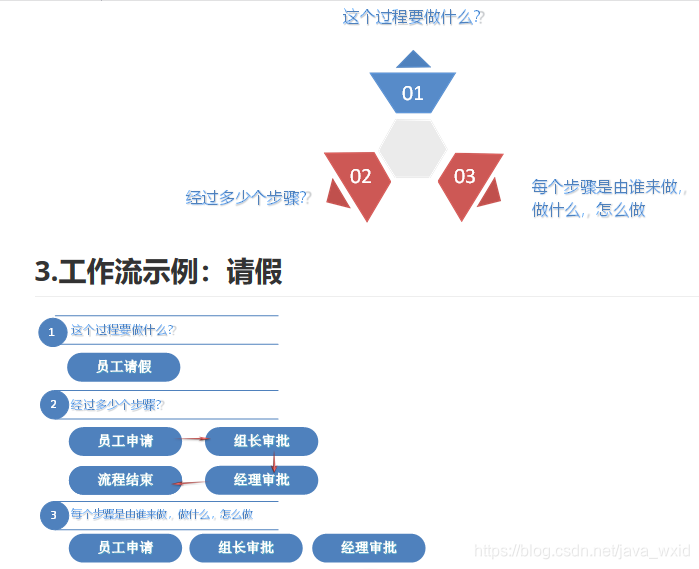

请假流程：阿毛------》提交申请-----》班主任审批-----》教务处审批-----》请假成功

也就是说，这种问题就是一种流式的控制管理，当然，这是最简单的，因为里面没有包含着回馈，相当于只是一个方向。其实，到这里，Activiti的定义就已经出来了。。。。。

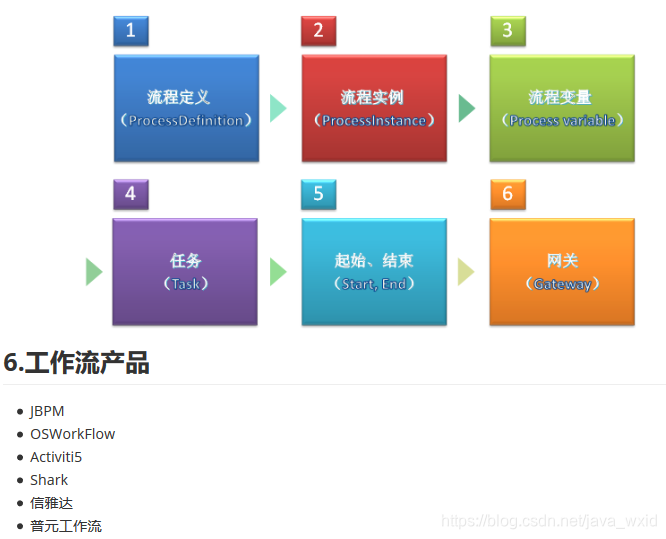

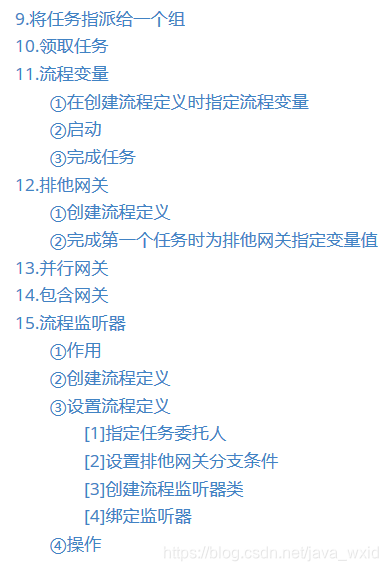

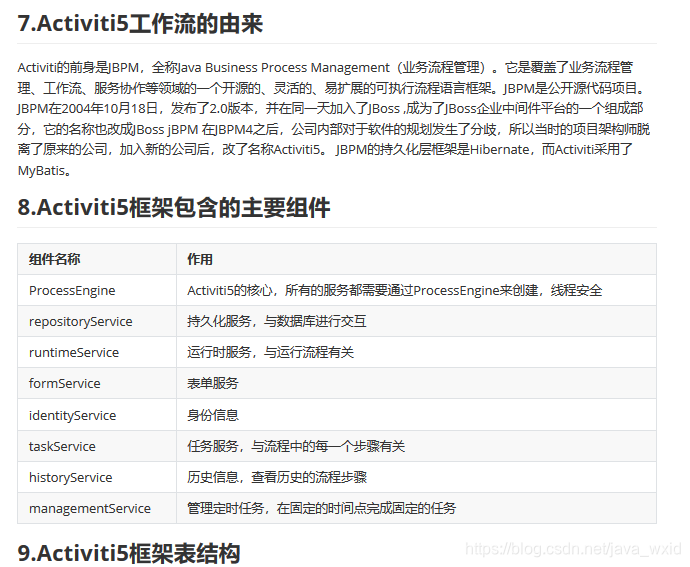

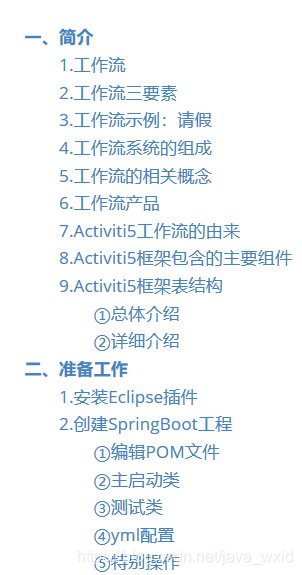

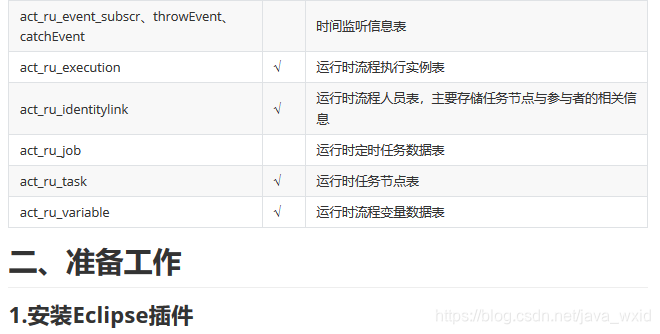

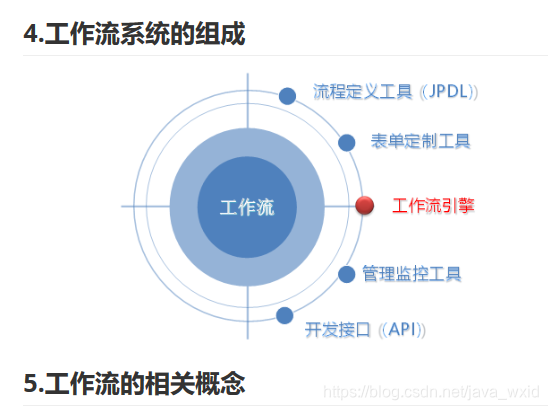

大纲：

之前做过一些项目没有用到工作流，都是以状态控制整个流程，现在系统化的将工作流分享一下

使用activiti-designer-5.18.0.zip

2.创建SpringBoot工程

①编辑POM文件

<!-- 继承SpringBoot官方指定的父工程 -->
<parent>
	<groupId>org.springframework.boot</groupId>
	<artifactId>spring-boot-starter-parent</artifactId>
	<version>1.5.12.RELEASE</version>
</parent>
<dependencies>
	<!-- MySQL驱动 -->
	<dependency>
		<groupId>mysql</groupId>
		<artifactId>mysql-connector-java</artifactId>
	</dependency>
	<!-- 数据库连接池 -->
	<dependency>
		<groupId>com.alibaba</groupId>
		<artifactId>druid</artifactId>
		<version>1.0.5</version>
	</dependency>
	<!-- MyBatis场景启动器 -->
	<dependency>
		<groupId>org.mybatis.spring.boot</groupId>
		<artifactId>mybatis-spring-boot-starter</artifactId>
		<version>1.1.1</version>
	</dependency>
	<!-- Activiti场景启动器 -->
	<dependency>
		<groupId>org.activiti</groupId>
		<artifactId>activiti-spring-boot-starter-basic</artifactId>
		<version>5.21.0</version>
	</dependency>
	<!-- 基本场景启动器 -->
	<dependency>
		<groupId>org.springframework.boot</groupId>
		<artifactId>spring-boot-starter</artifactId>
	</dependency>
	<!-- SpringBoot测试支持 -->
	<dependency>
		<groupId>org.springframework.boot</groupId>
		<artifactId>spring-boot-starter-test</artifactId>
	</dependency>
</dependencies>

特别说明：请把mybatis-spring-boot-starter的依赖放在activiti-spring-boot-starter-basic的前面以避免jar包冲突问题。jar包冲突的表现是：java.lang.ClassNotFoundException: org.apache.ibatis.annotations.Mapper。

依赖顺序和依赖传递的关系： mybatis-spring-boot-starter依赖mybatis-3.4.0.jar，而activiti-spring-boot-starter-basic依赖mybatis-3.3.0.jar，对于这种情况，Maven以顺序靠前的为准。现在如果导入的是mybatis-3.3.0.jar就会抛出异常，而mybatis-3.4.0.jar是正确的，所以要让mybatis-spring-boot-starter的依赖放在activiti-spring-boot-starter-basic的前面。

②主启动类

@SpringBootApplication
public class MainApplication {

	public static void main(String[] args) {
		SpringApplication.run(MainApplication.class, args);
	}

}

③测试类

@RunWith(SpringRunner.class)
@SpringBootTest
public class ProcessTest {

	@Autowired
	private ProcessEngine processEngine;

	@Test
	public void createTable() {
		System.out.println(processEngine);
	}

}

④yml配置

spring:
  datasource:
    name: mydb
    type: com.alibaba.druid.pool.DruidDataSource
    url: jdbc:mysql://127.0.0.1:3306/db_activiti
    username: root
    password: root
    driver-class-name: com.mysql.jdbc.Driver

⑤特别操作

在src/main/java目录下创建processes目录，否则将抛出异常：java.io.FileNotFoundException: class path resource [processes/] cannot be resolved to URL because it does not exist。processes目录的作用是存放bpmn流程定义文件，并对bpmn文件进行自动部署。如果创建到src/main/resources目录下则要求processes目录下至少存在一个文件（任意）。

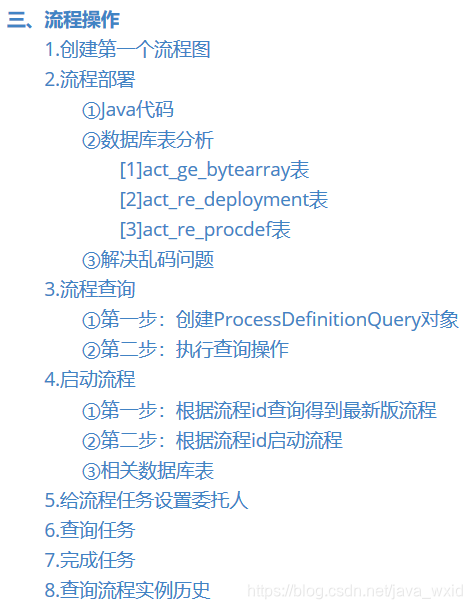

三、流程操作

1.创建第一个流程图

2.流程部署

①Java代码

注意：如果放在processes目录下会被自动部署，下面的Java代码是手动部署。

@RunWith(SpringRunner.class)
@SpringBootTest
public class ProcessTest {
    @Autowired
    private RepositoryService repositoryService;
    @Test
    public void test01ProcessDefinitionDeployment() {
        //部署：将流程定义文件中流程定义信息存入数据库
        repositoryService
            .createDeployment()     //创建部署构建器对象
            .addClasspathResource("MyProcess.bpmn")   //添加要部署的流程定义文件名
            .deploy();      //执行部署
    }

}

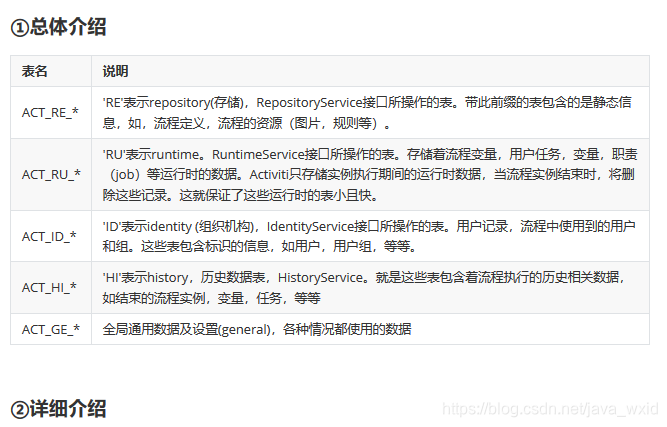

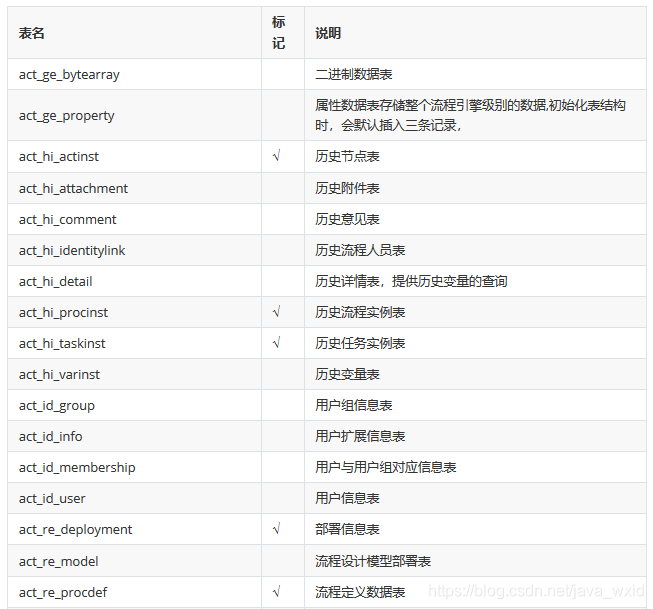

②数据库表分析

[1]act_ge_bytearray表

二进制数据表，存储了流程定义图形的XML文件和图片信息
保存流程定义的xml信息
保存流程定义的图片

[2]act_re_deployment表

部署信息表，存储了部署的相关信息(部署时间)

[3]act_re_procdef表

流程定义数据表，存储了当前流程图形的相关信息(id,name,版本号)

③解决乱码问题

import org.activiti.spring.SpringProcessEngineConfiguration;
import org.activiti.spring.boot.ProcessEngineConfigurationConfigurer;
import org.springframework.context.annotation.Configuration;

@Configuration
public class ActivitiConfig implements ProcessEngineConfigurationConfigurer {

    @Override
    public void configure(SpringProcessEngineConfiguration processEngineConfiguration) {
        processEngineConfiguration.setActivityFontName("宋体");
        processEngineConfiguration.setLabelFontName("宋体");
    }

}

3.流程查询

①第一步：创建ProcessDefinitionQuery对象

    @Test
    public void test02ProcessDefinitionQuery() {
        //1.创建流程定义查询对象
        ProcessDefinitionQuery query = repositoryService.createProcessDefinitionQuery();
        //2.调用对应的方法执行查询
        List<ProcessDefinition> list = query.list();
        //3.遍历集合
        for (ProcessDefinition processDefinition : list) {
            String key = processDefinition.getKey();
            String name = processDefinition.getName();
            int version = processDefinition.getVersion();

            System.err.println("key="+key);
            System.err.println("name="+name);
            System.err.println("version="+version);
        }
    }

注意2：创建了新的流程定义需要再次执行部署，再次启动流程。

6.查询任务和7.完成任务

@Test
    public void test03TaskQuery() {
        //创建任务查询对象
        TaskQuery query = taskService.createTaskQuery();
        //根据流程定义key和委托人查询待办任务
        List<Task> list = query.processDefinitionKey("MyProcess").taskAssignee("zuzu").list();
        for (Task task : list) {
            String assignee = task.getAssignee();
            String taskId = task.getId();
            String taskName = task.getName();
            //taskService需要使用@Autowired注解装配
            taskService.complete(task.getId());//完成任务，使任务进入下一步
            System.err.println("assignee="+assignee);
            System.err.println("taskId="+taskId);
            System.err.println("taskName="+taskName);
        }
    }

8.查询流程实例历史

//1.创建流程实例的历史查询对象，historyService使用@Autowired注解注入
HistoricProcessInstanceQuery query = historyService.createHistoricProcessInstanceQuery();
HistoricProcessInstance instance =
		query.processInstanceId("7501")	//流程实例的id
			.finished()//调用这个方法后未完成的流程实例会返回null
			.singleResult();
System.out.println(instance);

9.将任务指派给一个组

注意1：创建的新的流程定义要指定一个新的id。
注意2：创建了新的流程定义需要再次执行部署，再次启动流程。

10.领取任务

    @Test
    public void test04Claim() {
        //1.创建任务查询对象
        TaskQuery taskQuery = taskService.createTaskQuery();
        //2.根据任务委托组查询任务列表
        List<Task> list = taskQuery.taskCandidateGroup("jingli").list();
        //3.遍历
        for (Task task : list) {
            String taskId = task.getId();
            String userId = "jingli";
            //3.指派任务
            taskService.claim(taskId, userId);
        }
    }

提示：可以根据任务委托人在领取任务前和领取任务后分别查询任务，之前没有之后有即为正确。

TaskQuery query = taskService.createTaskQuery();//创建任务查询对象
List<Task> list = query.processDefinitionKey("MyProcess")	//指定流程定义
			.taskAssignee("jingli")//指定委托人
			.list();//执行查询
for (Task task : list) {
	System.out.println(task);
}

11.流程变量

①在创建流程定义时指定流程变量

例如：用变量的方式指定委托人

创建MyProcess02.bpmn

创建后正常部署

    @Test
    public void test01ProcessDefinitionDeployment() {
        //部署：将流程定义文件中流程定义信息存入数据库
        repositoryService
            .createDeployment()     //创建部署构建器对象
            .addClasspathResource("MyProcess02.bpmn")   //添加要部署的流程定义文件名
            .deploy();      //执行部署
    }

②启动

    @Test
    public void test05StartProcessInstance() {
        //1.查询流程定义对象
        ProcessDefinition processDefinition =
                repositoryService.createProcessDefinitionQuery()
                                 .processDefinitionKey("MyProcess02")
                                 .latestVersion()
                                 .singleResult();
        //2.获取流程定义的id
        String processDefinitionId = processDefinition.getId();
        //3.使用RunTimeService根据流程定义id启动流程定义
        ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinitionId);
        //4.打印processInstance对象
        System.err.println(processInstance);

    }

带有变量的流程启动时，如果第一个任务中就存在变量，那么启动的时候就必须给出变量值。否则将抛出异常：org.activiti.engine.impl.javax.el.PropertyNotFoundException: Cannot resolve identifier 'erzi'

    @Test
    public void test06StartProcessInstanceWithVariable() {
        //1.查询流程定义对象
        ProcessDefinition processDefinition =
                repositoryService.createProcessDefinitionQuery()
                                 .processDefinitionKey("MyProcess02")
                                 .latestVersion()
                                 .singleResult();
        //2.获取流程定义的id
        String processDefinitionId = processDefinition.getId();
        //※为第一个任务指定流程变量
        Map<String,Object> variables = new HashMap<String, Object>();
        variables.put("erzi", "zhangsan");
        //3.使用RunTimeService根据流程定义id启动流程定义
        ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinitionId, variables);
        //4.打印processInstance对象
        System.err.println(processInstance);
    }

③完成任务

如果完成当前任务时，下一个任务中包含变量，那么此时也必须给出下一个任务的变量值

    @Test
    public void test7CompleteTaskWithVariables() {
        List<Task> list =
                taskService.createTaskQuery() //创建任务查询对象
                           .processDefinitionKey("MyProcess02")//指定流程定义
                           .taskAssignee("zhangsan")//指定委托人
                           .list();//执行查询
        for (Task task : list) {
            String taskId = task.getId();
            //在完成当前任务时，为下一个任务指定流程变量
            Map<String,Object> variables = new HashMap<String, Object>();
            variables.put("sunzi", "lisi");
            //完成当前任务时为下一个任务指定变量值
            taskService.complete(taskId, variables);//完成任务，使任务进入下一步
            //Unknown property used in expression: ${sunzi}
            //taskService.complete(taskId);
        }
    }

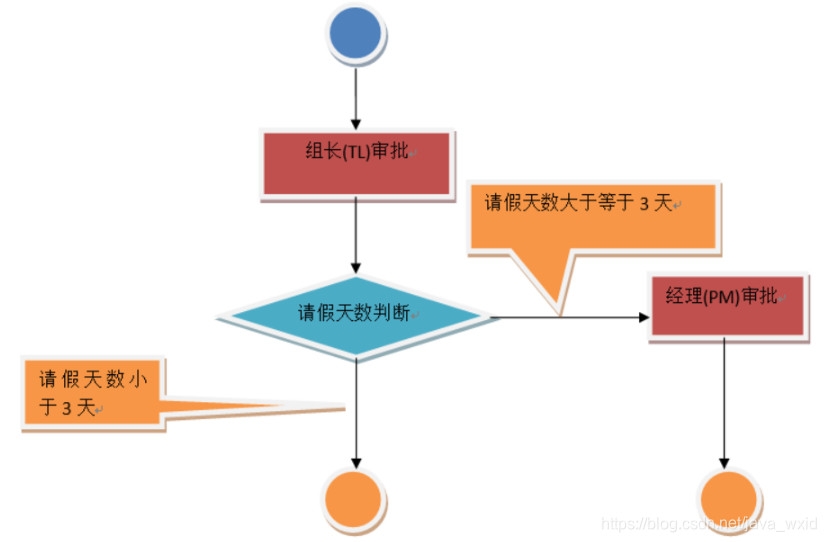

12.排他网关

①创建流程定义

部署、启动

    @Test
    public void test01ProcessDefinitionDeployment() {
        //部署：将流程定义文件中流程定义信息存入数据库
        repositoryService
            .createDeployment()     //创建部署构建器对象
            .addClasspathResource("MyProcess03.bpmn")   //添加要部署的流程定义文件名
            .deploy();      //执行部署
    }

    @Test
    public void test05StartProcessInstance() {
        //1.查询流程定义对象
        ProcessDefinition processDefinition =
                repositoryService.createProcessDefinitionQuery()
                                 .processDefinitionKey("MyProcess03")
                                 .latestVersion()
                                 .singleResult();
        //2.获取流程定义的id
        String processDefinitionId = processDefinition.getId();
        //3.使用RunTimeService根据流程定义id启动流程定义
        ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinitionId);
        //4.打印processInstance对象
        System.err.println(processInstance);

    }

②完成第一个任务时为排他网关指定变量值

    @Test
    public void test7CompleteTaskWithVariables() {
        List<Task> list =
                taskService.createTaskQuery() //创建任务查询对象
                           .processDefinitionKey("MyProcess03")//指定流程定义
                           .taskAssignee("zhangsan")//指定委托人
                           .list();//执行查询
        for (Task task : list) {
            String taskId = task.getId();
            //在完成当前任务时，为下一个任务指定流程变量
            Map<String,Object> variables = new HashMap<String, Object>();
            variables.put("day", "5");
            //完成当前任务时为下一个任务指定变量值
            taskService.complete(taskId, variables);//完成任务，使任务进入下一步
            //Unknown property used in expression: ${sunzi}
            //taskService.complete(taskId);
        }
    }

[3]创建流程监听器类

import org.activiti.engine.delegate.DelegateExecution;
import org.activiti.engine.delegate.ExecutionListener;

public class YesListener implements ExecutionListener {

    private static final long serialVersionUID = 1L;

    @Override
    public void notify(DelegateExecution execution) throws Exception {
        System.err.println("YesListener触发了！！！");
    }

}

import org.activiti.engine.delegate.DelegateExecution;
import org.activiti.engine.delegate.ExecutionListener;

public class NoListener implements ExecutionListener {

    private static final long serialVersionUID = 1L;

    @Override
    public void notify(DelegateExecution execution) throws Exception {
        System.err.println("NoListener触发了！！！");
    }

}

[4]绑定监听器

④操作

• 部署

•     /**
       * 部署
       */
      @Test
      public void test01ProcessDefinitionDeployment() {
          //部署：将流程定义文件中流程定义信息存入数据库
          repositoryService
              .createDeployment()     //创建部署构建器对象
              .addClasspathResource("MyProcess04.bpmn")   //添加要部署的流程定义文件名
              .deploy();      //执行部署
      }



• 启动

•     /**
       * 启动流程
       */
      @Test
      public void test05StartProcessInstance() {
          //1.查询流程定义对象
          ProcessDefinition processDefinition =
                  repositoryService.createProcessDefinitionQuery()
                                   .processDefinitionKey("MyProcess04")
                                   .latestVersion()
                                   .singleResult();
          //2.获取流程定义的id
          String processDefinitionId = processDefinition.getId();
          //3.使用RunTimeService根据流程定义id启动流程定义
          ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinitionId);
          //4.打印processInstance对象
          System.err.println(processInstance);

      }



• 完成任务时为排他网关指定flag变量值

•     /**
       * 完成任务
       */
      @Test
      public void test7CompleteTaskWithVariables() {
          List<Task> list =
                  taskService.createTaskQuery() //创建任务查询对象
                             .processDefinitionKey("MyProcess04")//指定流程定义
                             .taskAssignee("zhangsan")//指定委托人
                             .list();//执行查询
          for (Task task : list) {
              String taskId = task.getId();
              //在完成当前任务时，为下一个任务指定流程变量
              Map<String,Object> variables = new HashMap<String, Object>();
              variables.put("flag", "true");
              //完成当前任务时为下一个任务指定变量值
              taskService.complete(taskId, variables);//完成任务，使任务进入下一步
              //Unknown property used in expression: ${sunzi}
              //taskService.complete(taskId);
          }
      }



• 观察监听器执行情况
