STM32的PWM和DAC练习

一、PWM简介

PWM是 Pulse Width Modulation 的缩写，中文意思就是脉冲宽度调 制，简称脉宽调制。它是利用微处理器的数字输出来对模拟电路进行控 制的一种非常有效的技术，其控制简单、灵活和动态响应好等优点而成 为电力电子技术最广泛应用的控制方式，其应用领域包括测量，通信， 功率控制与变换，电动机控制、伺服控制、调光、开关电源，甚至某些 音频放大器，因此学习PWM具有十分重要的现实意义。 其实我们也可以这样理解，PWM是一种对模拟信号电平进行数字编码 的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个 具体模拟信号的电平进行编码。PWM 信号仍然是数字的，因为在给定的 任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压 或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去 的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被 断开的时候。只要带宽足够，任何模拟值都可以使用 PWM 进行编码。

二、PWM工作过程

寄存器的值从 0 开始到 ARR 值的过程中：
当其比 CCRx 中的值小的时候，输出低电平（0）；
当其值大于 CCRx 值时，输出高电平（1）。

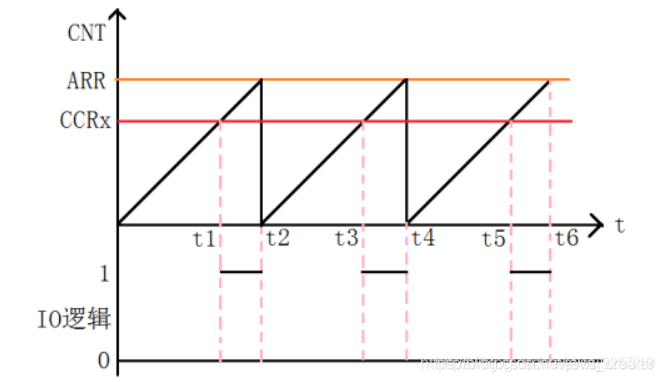

从图中可以看出周期是由 ARR 决定的，跟定时器的时钟有关系，而占空比则跟 CCRx 有关。

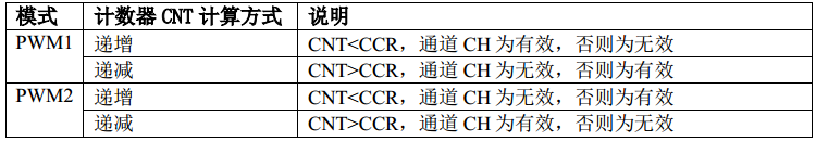

PWM输出比较模式总共有8种，具体由寄存器 CCMRx 的位 OCxM[2:0] 配置。我们这里只讲解最常用的两种PWM输出模式：PWM1和PWM2，其他几 种模式可以参考《STM32F10x中文参考手册》13、14、15定时器章节。

PWM1和PWM2这两种模式用法差不多，区别之处就是输出电平的极性不 同。
　　

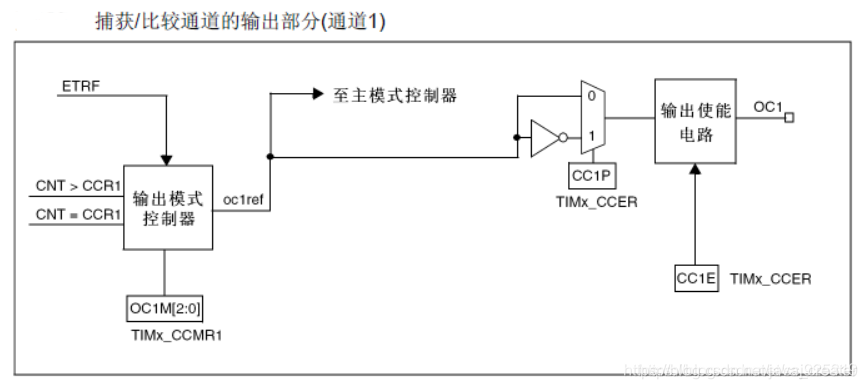

①CCR1寄存器：捕获/比较值寄存器：设置比较值；
②CCMR1寄存器：OC1M[2:0]位：对于PWM方式下，用于设置PWM模式1或者PWM模式2；
③CCER寄存器：CC1P位：输入/捕获1输出极性。0：高电平有效，1：低电平有效。
④CCER寄存器：CC1E位：输入/捕获1输出使能。0：关闭，1：打开。

三、keil5中输出pwm波形

定时器TIM1的初始化

//PWM输出初始化
//arr：自动重装值
//psc：时钟预分频数
void TIM1_PWM_Init(u16 arr,u16 psc)
{
	 GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);//
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE);  //使能GPIO外设时钟使能


   //设置该引脚为复用输出功能,输出TIM1 CH1的PWM脉冲波形
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; //TIM_CH1，引脚是PA8
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //复用推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);


	TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值	 80K
	TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值  不分频
	TIM_TimeBaseStructure.TIM_ClockDivision = 0; //设置时钟分割:TDTS = Tck_tim
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //TIM向上计数模式
	TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位


	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //选择定时器模式:TIM脉冲宽度调制模式2
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
	TIM_OCInitStructure.TIM_Pulse = 0; //设置待装入捕获比较寄存器的脉冲值
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高
	TIM_OC1Init(TIM1, &TIM_OCInitStructure);  //根据TIM_OCInitStruct中指定的参数初始化外设TIMx

  TIM_CtrlPWMOutputs(TIM1,ENABLE);	//MOE 主输出使能

	TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable);  //CH1预装载使能

	TIM_ARRPreloadConfig(TIM1, ENABLE); //使能TIMx在ARR上的预装载寄存器

	TIM_Cmd(TIM1, ENABLE);  //使能TIM1
}

main.c文件

int main(void)
 {
	u16 led0pwmval=0;
	u8 dir=1;
	delay_init();	    	 //延时函数初始化
	LED_Init();		  	//初始化与LED连接的硬件接口
	TIM1_PWM_Init(899,0);//不分频。PWM频率=72000/(899+1)=80Khz
   	while(1)
	{
 		delay_ms(10);
		if(dir)led0pwmval++;
		else led0pwmval--;
 		if(led0pwmval>300)dir=0;
		if(led0pwmval==0)dir=1;
		TIM_SetCompare1(TIM1,led0pwmval);//设置不同的占空比
	}
}

烧录完成之后可以看到 STM32 板子上的 LED 灯由亮变暗的过程。
keil 仿真查看输出的波形如下

示波器可以观察到其波形如下：

(下)基于 STM32 的 DAC 功能
