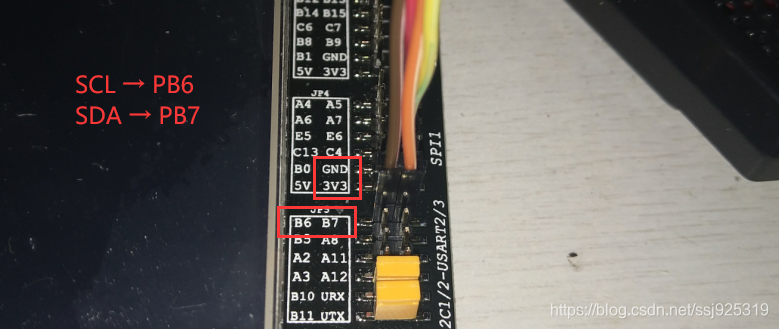

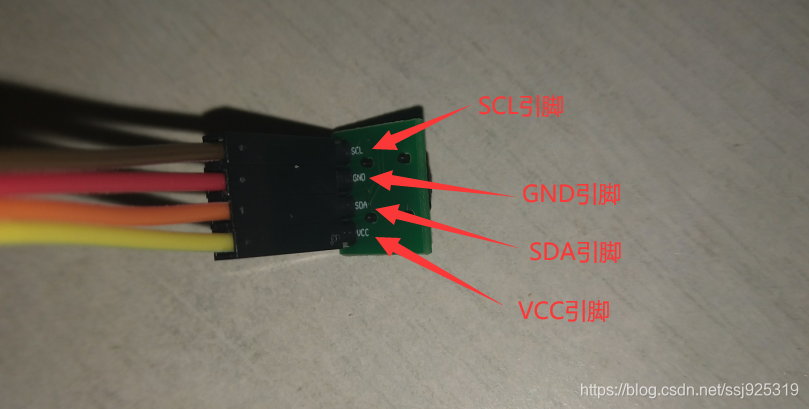

本文介绍了如何使用STM32的硬件I2C接口与AHT20温湿度传感器进行通信。首先讲解了I2C协议的基本概念，区分了硬件I2C与软件I2C的区别，硬件I2C在效率和速度上优于软件I2C。接着，提供了程序烧录的步骤，包括工程文件下载、编译、设置、烧录和传感器的接线方法。成功烧录后，可以通过串口助手查看传感器数据。

AHT20温湿度传感器的数据采集（基于I2C协议）

I2C协议简介

  • 硬件（固件） I2C 对应芯片上的 I2C 外设，有相应 I2C 驱动电路，其所使用的 I2C 管脚也是专用的
  • 软件（模拟） I2C 一般是用 GPIO 管脚，用软件控制管脚状态以模拟 I2C 通信波形
  • 硬件I2C和软件I2C区别：
    硬件 I2C 的效率要远高于软件的；软件 I2C 由于不受管脚限制，接口比较灵活
    硬件 I2C 是直接调用内部寄存器进行配置；软件 I2C 是通过 GPIO ，软件模拟寄存器的工作方式
    硬件 I2C 配置了 IO 口的功能（I2C 功能）；软件 I2C 没有配置 IO 口的功能
    硬件 I2C 的 I2C 写函数，有调用现成的函数或者给某个寄存器赋值；软件 I2C 传输数据的方式是一个 bit 一个 bit 模拟发生送的，肯定用到了循环
    根据代码量判断，硬件 I2C 的代码量肯定比软件 I2C 的代码量小
    硬件 I2C 用法比较复杂，软件 I2C 的流程更清楚一些
    硬件 I2C 的速度比软件 I2C 的速度快，并且硬件 I2C 可以用 DMA
    硬件 I2C 只能在固定管脚上；模拟 I2C 可以在任何管脚上
    软件 I2C 是程序员使用程序控制 SCL、SDA 线输出高低电平，模拟 I2C 协议的时序，一般较硬件 I2C 稳定，但是程序较为繁琐，但不难
    硬件 I2C 程序员只要调用 I2C 的控制函数即可，不用直接的去控制SCL、SDA 高低电平的输出，但是有些单片机的硬件 I2C 不太稳定，调试问题较多

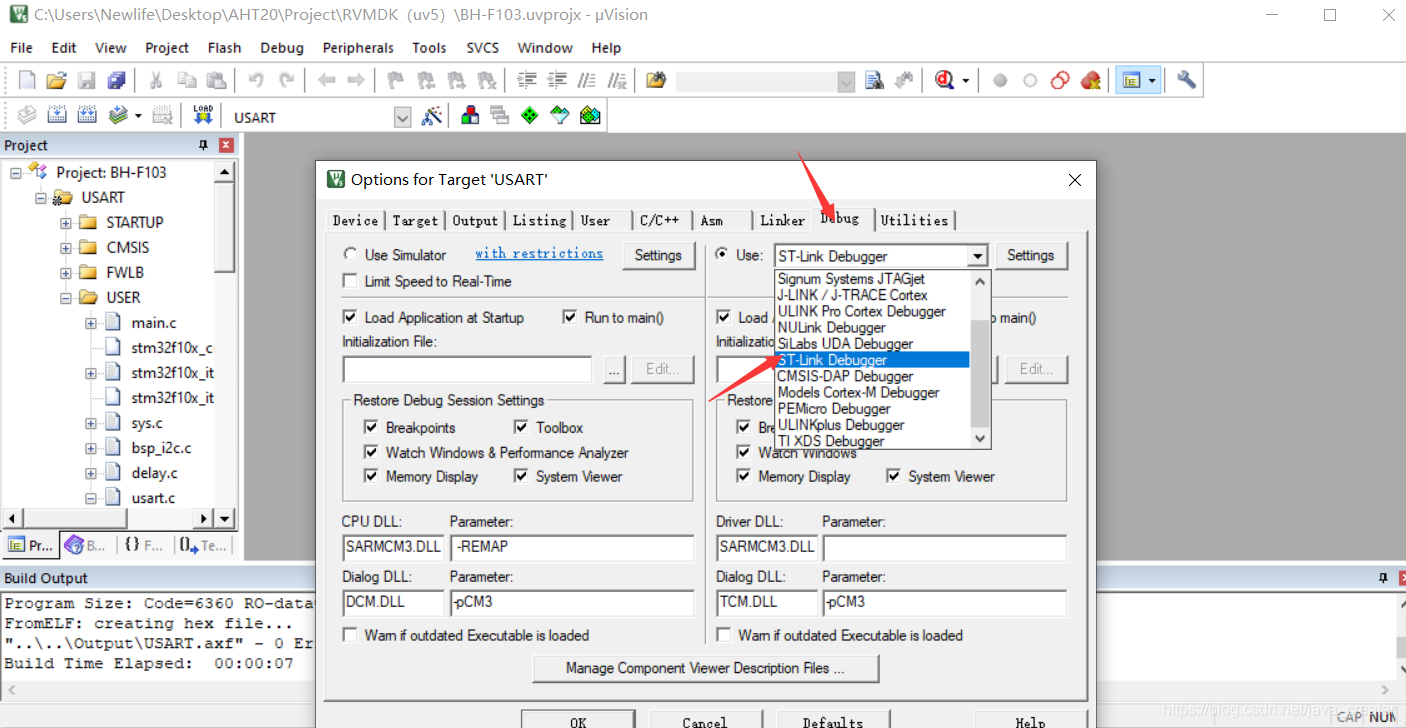

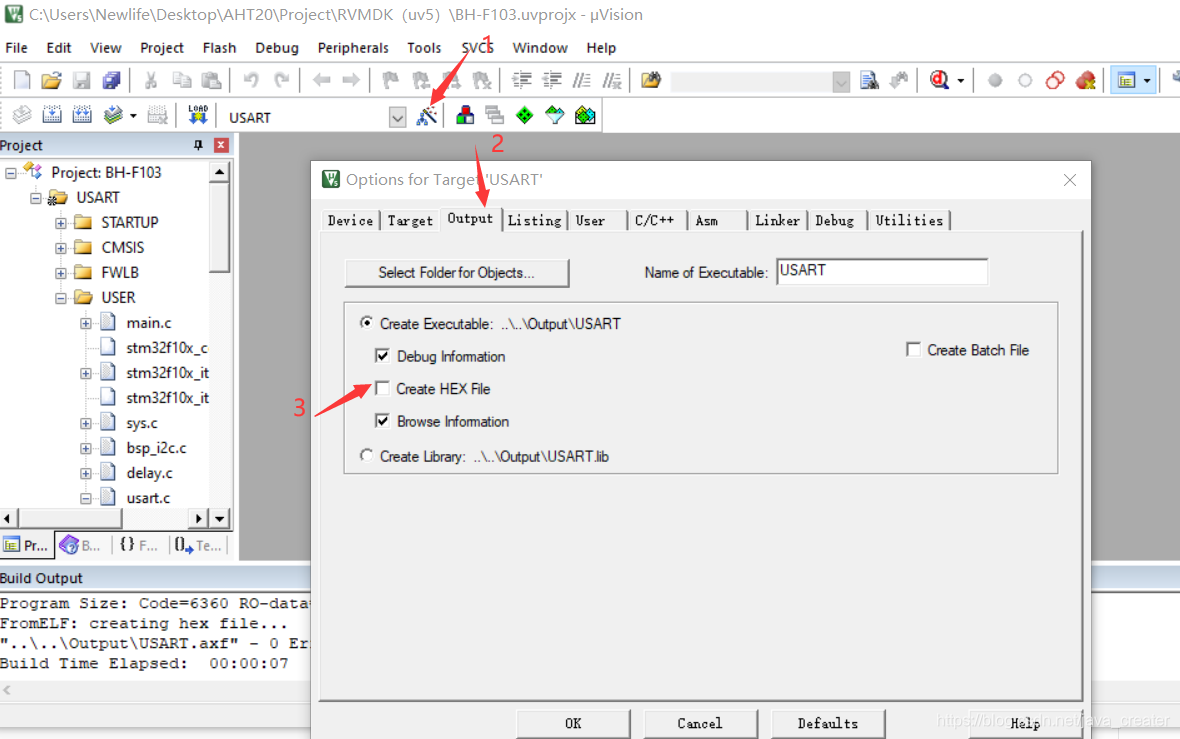

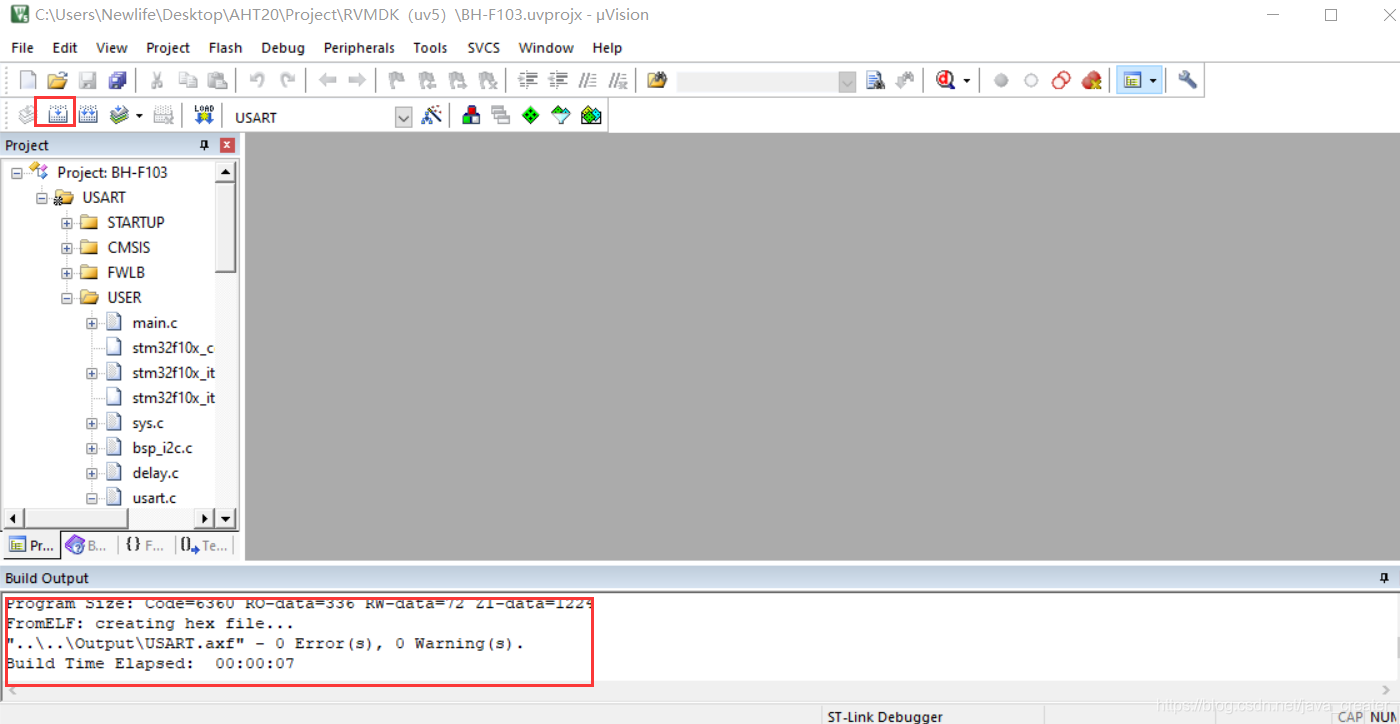

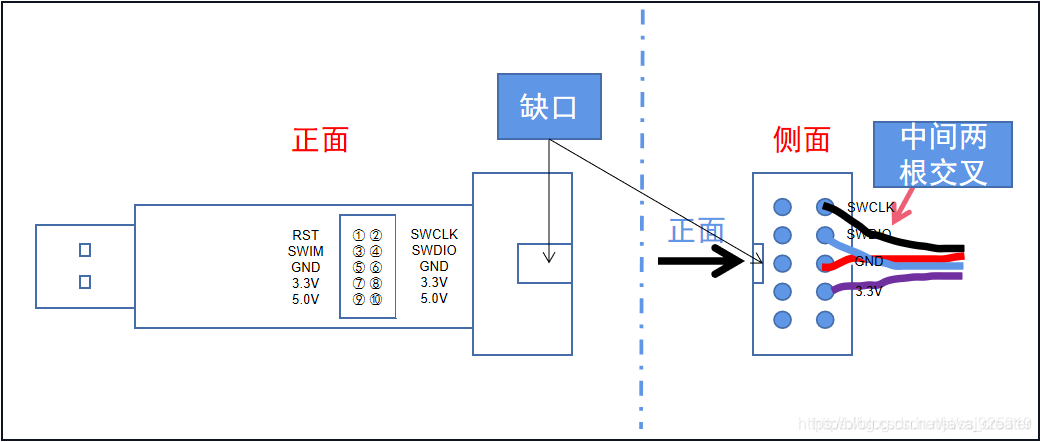

程序烧录

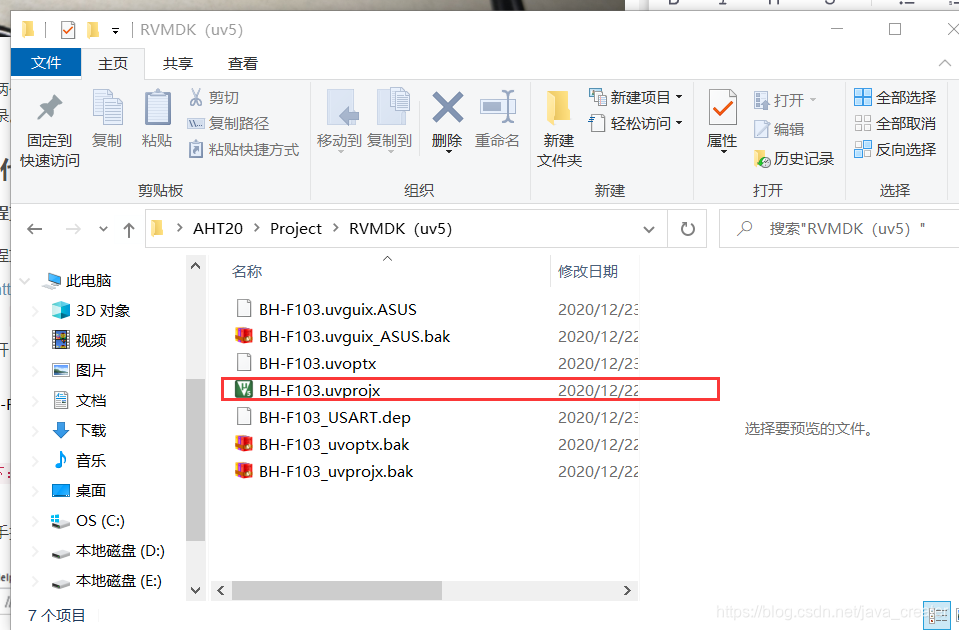

工程文件下载
链接：https://pan.baidu.com/s/1_9a809N5EZrmR9gaJ9Ijfw（提取码：sstc）
打开路径I2C_
