JVM内存模型

JVM内存模型分为堆(heap)、元空间、栈、本地方法栈、程序计数器。

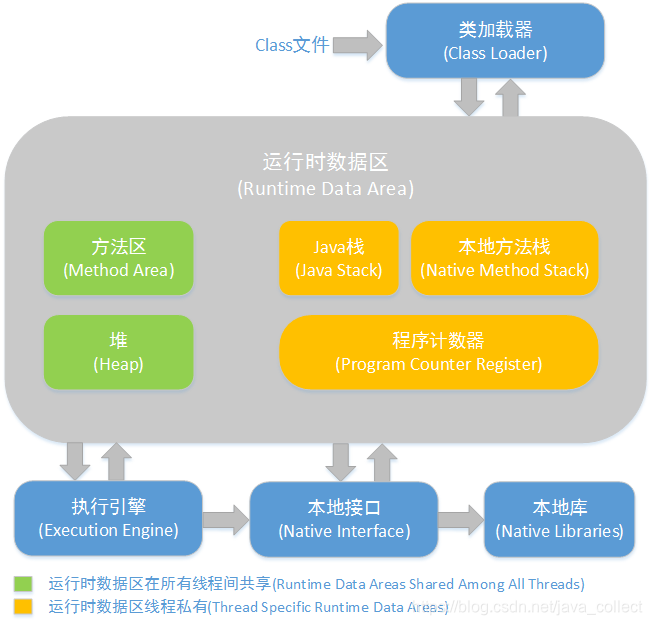

JDK8的内存模型如下图:
JDK8的内存模型

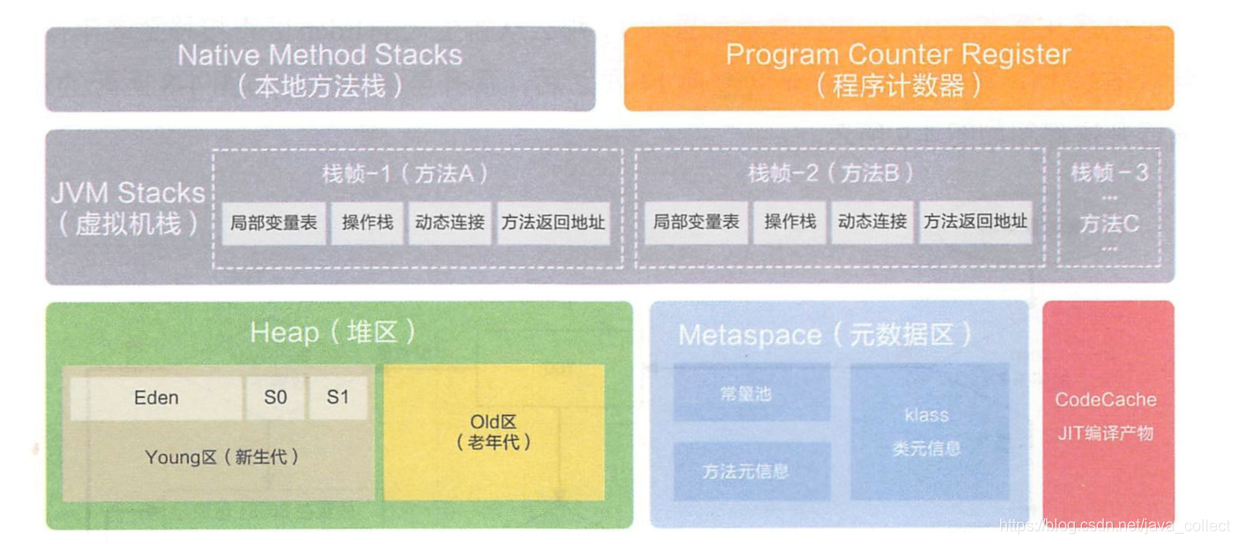

       堆和元空间是线程共享的,在Java虚拟机中只有一个堆、一个元空间,并在JVM启动的时候就创建,JVM停止才销毁。
       栈、本地方法栈、程序计数器是每个线程私有的,随着线程的创建而创建,随着线程的结束而死亡。
在这里插入图片描述

1. 本地方法栈

提供虚拟机使用到的本地Native方法服务。

2. 程序计数器(Program Counter Register)

       每个线程在创建后,都会产生自己的程序计数器和栈。程序计数器是一块较小的内存空间。由于CPU时间片轮限制,众多线程在并发执行过程中,处理器只会执行某个线程中的一条指令,这样必然涉及线程的切换。
       程序计数器用来存放下一个执行指令的行号。线程恢复要依赖程序计数器。此区域不会发生内存溢出异常。

3. 线程栈(Stack)

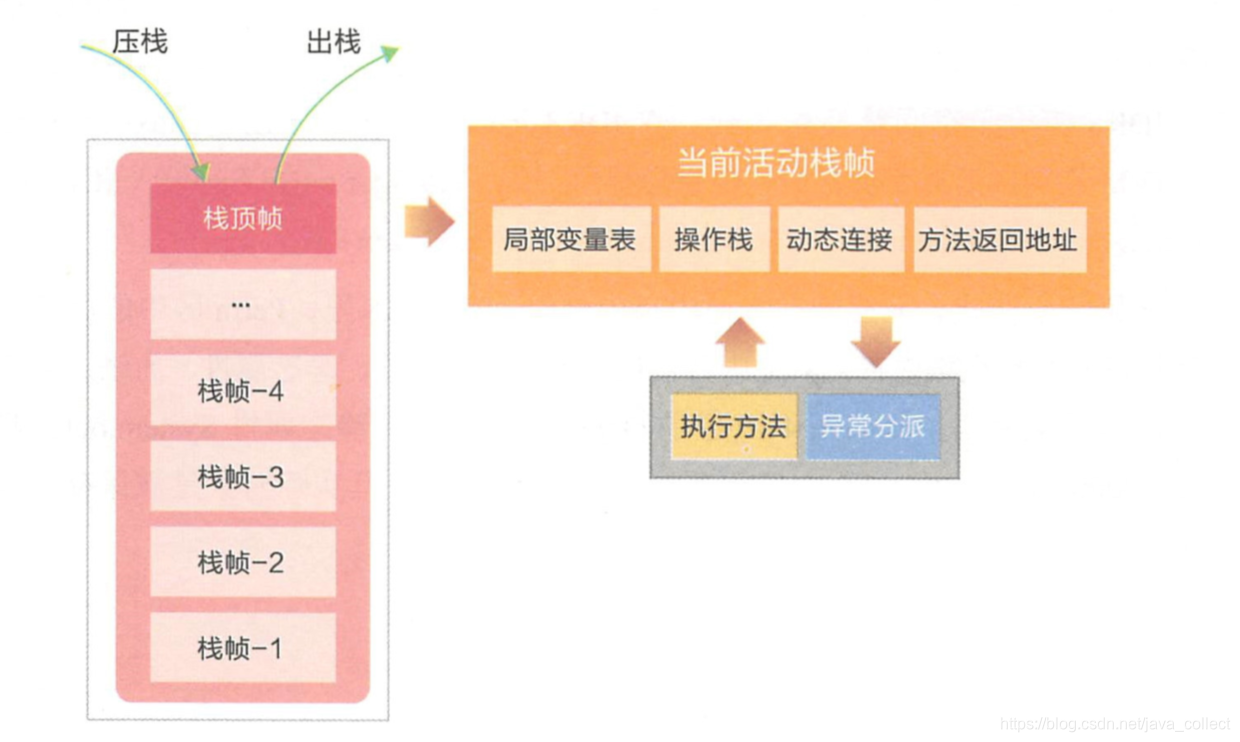

       JVM中的线程栈是描述Java方法执行的内存区域,它是线程私有的。每一个方法被调用直至执行完成的过程,就对应着一个栈帧在虚拟机栈中从入栈到出栈的过程。

栈帧存储着局部变量、操作数栈、动态链接、方法出口等信息,局部变量存储方法内的局部变量,操作数栈用来计算时临时存放变量,动态链接存放方法的元信息等,方法出口记录如哪个方法的本方法等。通过javap -c XX.class查看字节码文件。
在这里插入图片描述
       如果线程请求的栈深度大于虚拟机所允许的深度,将会抛出stackoverflowError通常出现在递归方法中;
       如果虚拟机可以动态扩展,但是无法申请到足够的内存时,就会抛出outOfMemoryError异常。

4. 方法区(Method Area)

       方法区中存放已经被虚拟机加载的类信息、常量、静态变量、即时编译器编译后的代码等数据。是JDK7之前存在的一个概念,这里仅做简单回顾,模型图如下:
在这里插入图片描述

       方法区与堆(Java Heap)一样,是各个线程共享的内存区域。

  • 运行时常量池
           运行时常量池是方法区的一部分,存放着class文件元信息描述,编译后的代码数据,引用类型数据,类文件常量池。
           JDK1.7之前运行时常量池是方法区的一部分,JDK1.7及之后版本已经将运行时常量池从方法区中移了出来,开辟了一块区域Metaspace(元空间)存放运行时常量池,注意字符串常量池移至堆中。

  • PermGen(永久代)
           绝大部分 Java 程序员应该都见过 “java.lang.OutOfMemoryError: PermGen space “这个异常。这里的 “PermGen space”其实指的就是方法区。不过方法区和“PermGen space”又有着本质的区别,前者是 JVM 内存回收的规范,而后者则是 JVM 规范的一种实现,使用永久代来实现方法区而已。这样HotSpot的垃圾收集器就能像管理Java堆一样管理这部分内存。简单点说就是HotSpot虚拟机中内存模型的分代,其中新生代和老生代在堆中,永久代使用方法区实现。
           类及方法的信息等比较难确定其大小,因此对于永久代的大小指定比较困难,太小容易出现永久代溢出,太大则容易导致老年代溢出。由于方法区主要存储类的相关信息,所以对于动态生成类的情况比较容易出现永久代的内存溢出,容易产生Perm区的OOM。比如某个实际Web工程中,因为功能点比较多,在运行过程中,要不断动态加载很多的类,经常出现致命错误:Exception in thread ‘dubbo client x.x connector' java.lang.OutOfMemoryError: PermGenspac,为解决该问题,需要设定运行参数-XX:MaxPermSize= l280m,如果部署到新机器上,往往会因为JVM参数没有修改导致故障再现。不熟悉此应用的人排查问题时往往苦不堪言。除此之外,永久代会为 GC 带来不必要的复杂度,并且回收效率偏低;字符串存在永久代中,容易出现性能问题和内存溢出。

5. 元空间(Metaspace)

       JDK8使用元空间替换永久代,元空间的本质和永久代类似,都是对JVM规范中方法区的实现。之前永久代的内容:类元信息、字段、静态属性、方法、常量,还有运行时常量池等都移动至元空间,但是字符串常量移至堆内存。
       元空间在本地内存中分配,它并不是虚拟机运行时数据区的一部分,也不是Java虚拟机规范中定义的内存区域,它直接从操作系统中分配,因此不受Java堆大小的限制,但是会受到本机总内存的大小及处理器寻址空间的限制,因此它也可能导致OutOfMemoryError异常出现。“元空间”的大小可以动态调整,通过以下参数来指定元空间大小:
-XX:MetaspaceSize,初始空间大小,达到该值就会触发垃圾收集进行类型卸载,同时GC会对该值进行调整:如果释放了大量的空间,就适当降低该值;如果释放了很少的空间,那么在不超过MaxMetaspaceSize时,适当提高该值
-XX:MaxMetaspaceSize,最大空间,默认是没有限制的
-XX:MinMetaspaceFreeRatio,在GC之后,最小的Metaspace剩余空间容量的百分比,减少为分配空间所导致的垃圾收集
-XX:MaxMetaspaceFreeRatio,在GC之后,最大的Metaspace剩余空间容量的百分比,减少为释放空间所导致的垃圾收集
元空间详解

6. 堆

       Heap存储着几乎所有的对象及数组,JVM8中把静态变量(字符串常量池)也移到堆区进行存储。

       堆是OOM故障最主要的发源地,也是是垃圾回收的主要区域,所以也被称为GC堆。通常情况下,它占用的空间是所有内存区域中最大的,但如果无节制地创建大量对象,也容易消耗完所有的空间。堆的内存空间既可以固定大小,也可运行时动态地调整,通过如下参数设定初始值和最大值,比如-Xms256M. -Xmx1024M。其中-X表示它是JVM运行参数,ms是memorystart初始堆容量的简称 ,mx是memory max最大堆容量的简称。但是在通常情况下,服务器在运行过程中,堆空间不断地扩容与回缩,势必形成不必要的系统压力,所以在线上生产环境中,JVM的Xms和Xmx设置成一样大小,避免在GC后调整堆大小时带来的额外压力。

       堆分成两大块:新生代和老年代,对象产生之初在新生代,步入暮年时进入老年代。
       新生代又分为1个Eden区+ 2个Survivor区,8:1:1的比例。
       绝大部分对象在Eden(意为伊甸园)区生成,当Eden区装填满的时候,会触发Young GC。垃圾回收的时候,在Eden区实现清除策略,没有被引用的对象则直接回收。依然存活的对象会被移送到Survivor(幸存者)区,这个区真是名副其实的存在。Survivor 区分为S0和S1两块内存空间,送到哪块空间呢?每次Young GC的时候,将存活的对象复制到未使用的那块空间,然后将当前正在使用的空间完全清除,交换两块空间的使用状态。
       如果Young GC要移送的对象大于Survivor区容量上限,或者超大对象的阈值超过eden分配担保设置值的上限,则直接移交给老年代.如果老年代也无法放下,则会触发Full Garbage Collection(Full GC),如果依然无法放下,则抛OOM.。
       假如一些没有进取心的对象以为可以一直在新生代的Survivor区交换来交换去,那就错了。每个对象都有一个计数器,每次Young GC都会加1。-XX:MaxTenuringThreshold参数能配置计数器的值到达某个阈值的时候,对象从新生代晋升至老年代。默认值是15,可以在Survivor 区交换14次之后,晋升至老年代。

在这里插入图片描述

       堆出现OOM的概率是所有内存耗尽异常中最高的。出错时的堆内信息对解决问题非常有帮助,所以给JVM设置运行参数-XX:+HeapDumpOnOutOfMemoryError,让JVM遇到OOM异常时能输出堆内信息,使用-XX:HeapDumpPath参数指定dump路径。利用JVM参数-XX:OnOutOfMemoryError可以在发生OOM异常时,运行一个本机的脚本或指令。
