Java对象在内存中存储结构

Java对象存储：(HOTSPOT虚拟机)

一个Java对象可以分为三部分存储在内存中，分别是：

• 对象头Object Header
• 实例数据Instance
• 对齐填充Padding

什么是对象头,具体包括什么

在HotSpot虚拟机中，对象头分为两部分(普通对象)

• １．对象自身的运行时数据： 包括存储哈希码，GC分代年龄，锁状态标记，线程持有的锁，偏向锁ID，偏向时间戳等．这部分被叫做mark word，在32位和64位的虚拟机分别占32bits和64bits．
• ２．对象的类型指针： 即指向对象的类元数据的指针．虚拟机可以通过该指针判定对象实例属于那个类．

注：在Java对象中比较特殊的是数组，一个数组实例的对象头中必须包含数组的长度．JVM可以通过对象头中的数组长度数据来判定数组的大小，这是访问数组类型的元数据是无法得知的

JVM中对象头有两种：

１．普通对象
Object Header: 包括mark word和class pointer
２．数组对象
Object Header : 包括mark word，class pointer和array length
数组特有的length ，JVM需要通过数组对象头的length来判定数组的大小.

                                Mark Word

64位虚拟机

32位虚拟机

Mark Word分析 (64位)：

• 对象的hashcode(identity hash code)：
  占31bit，根据内存地址生成的hash值．

• GC分代年龄：
  age 占4bits，在GC过程中，如果新生代对象在Survivor区复制一次，年龄+1．当对象年龄达到设定的阈值时，对象将会进入老年代．或者有一半的的对象年龄相等，则大于该年龄的对象直接进入老年代．默认情况GC年龄阈值为15．因为age只占4位 ，所以最大值为１１１１= 15．

• 锁标志位： 占2bit位，希望用尽可能少的二进制位表示尽可能多的信息，所以设置了锁的标记．该标记的值不同，整个mark word 表示的含义不同.

• biased_lock(是否为偏向锁) ： 对象是否为偏向锁，只占1个bit．　为１时表示对象启用偏向锁，为0表示对象没有偏向锁．

  无锁和偏向锁的锁标志都是01 ，区分的方式是通过1bit的是否为偏向锁(biased_lock)．偏向锁的这1bit等于1，无锁这一位则为0

• 锁的状态

  • new (未锁定状态)
    在一个对象刚new出来的时候，没有线程竞争，就是一个普通对象，不需要加锁，此时biased_lock为1,锁的标志位为01 , 表示无锁可偏向 . ( 如果计算了对象的hashcode ,则会记录对象的hashcode，锁的标志位为01．biased_lock位置为0. 此时表示无锁不可偏向状态)

  • 偏向锁：biased_lock
    如果已经计算了对象的hashcode ,则表示该锁不能偏向 .直接升级为轻量级锁.(对象的hashcode和偏向线程id只能存储一个)
    １．当第一个线程A来获取资源的时候，这个时候只有线程A一个，没有其他线程来竞争，他会将biased_lock标志位置为1，锁标志为01, 表示已经偏向它的状态．线程ID也会记录A的id.
    ２．当A线程再次获取该资源的时候，JVM发现mark word里面的线程id是A的id，锁的标志位是01，biased_lock是1，表示A已经获得该偏向锁．

  • 轻量级锁(自旋，自旋锁，look-free，CAS轻量级锁)：
    当线程B尝试获取该锁时(此时有了锁的竞争)，JVM发现此时锁处于偏向状态，mark word的线程id记录的是A，此时线程B会尝试通过CAS的方式(在用户空间)获取锁．两个线程都将对象的hashcode复制到自己新建的用于存储锁的记录空间LockRecord，通过CAS的操作，将对象的mark word的内容修改为自己新建的记录空间的地址来竞争mark word．成功则获取资源，失败则继续CAS操作．
    自旋的线程在自旋过程中，成功获取资源，整个状态仍然处于轻量级锁的状态．

  • 重量级锁：

    竞争加剧 在jdk6: 自旋锁自旋次数超过10，或者等待线程超过CPU核数的二分之一，升级为重量级锁
    jdk6以后：jdk自适应自旋，来判断什么时候升级

    自旋的线程将被阻塞，需经过os，提供一个等待队列和一个竞争队列．等待操作系统的调度

• 当前线程指针： 存放获取偏向锁的线程id，占54bit

• Epoch: 偏向锁的时间戳，占2bit

• ptr_to_lock_record： 轻量级锁状态下，指向栈中锁记录的指针。

• ptr_to_heavyweight_monitor： 重量级锁状态下，指向对象监视器Monitor的指针。

Class Pointer (类型指针)

这一部分用于存储对象的类型指针，该指针指向它的类元数据，JVM通过这个指针确定对象是哪个类的实例.
-XX:+UseCompressedClassPointers 为4字节(默认开启) 不开启为8字节 (对象属于哪个Class)

array length(数组特有)

如果对象是一个数组，那么对象头还要有额外的空间存储数组的长度，JVM可以通过对象头中的数组长度数据来判定数组的大小，这是访问数组类型的元数据是无法得知的.　长度为4个字节

实例数据(Instance)

对象头是对象的额外开销，只有实例数据才是一个对象实例存储的有效信息，也是在程序代码中所指定的各种类型的字段内容．这部分内容同时记录了子类从父类继承所得的各类型数据．

-XX:+UseCompressedOops 为4字节(默认开启) 不开启为8字节 Oops Ordinary Object Pointers(成员变量的引用 比如Object o)

对其填充(padding)

对齐填充在对象数据中并不是必然的，只是起着占位符的作用，没有特别含义．HotSpot要求对象起始地址必须是8字节的整数倍．对象头的大小刚好符合要求，因此当实例数据没有对齐时，就由对齐填充来对齐数据．

如何获取的元数据

虚拟机在加载类的时候会将类的信息，常量，静态变量和即时编译器编译后的代码等数据存储在方法区(Method Area)．类的元数据，即类的数据描述也被存在方法区．我们知道对象头中会存有对象的类型指针，通过类型指针可以获取类的元数据．因此，对象的类型指针其实指向的是方法区的某个存有类的信息地址
有两种对象定位的方法：(间接和直接)

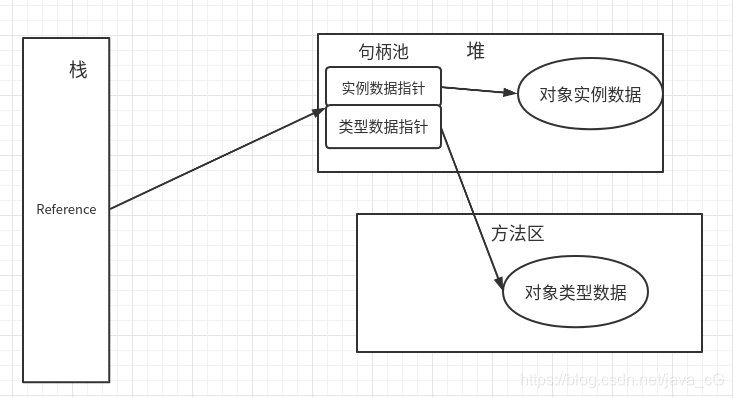

通过句柄访问对象(间接)

对象的类型指针被放在句柄池中；

通过实例数据指针去堆中找对象，同时通过类型数据指针去方法区找对象的类型

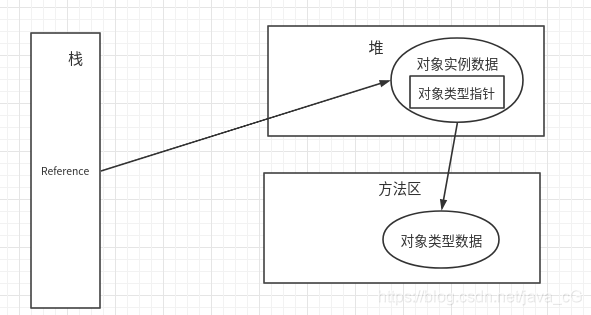

通过Reference指针直接访问对象(直接)

对象的类型指针被存放在对象本身的数据中
先通过实例数据指针去堆中找到对象，再通过类型数据指针去方法区找对象的类型．

对象的基本存储方式：

• 对象的引用：存储在栈中
• 对象的实例数据：存储在堆中
• 对象的元数据：存储在方法区

补充

在jdk8中为什么大于4秒钟的时候才会有偏向锁状态？
其实这是因为虚拟机在启动的时候对于偏向锁有延迟。
因为在项目启动的时候，有大量的同步块(synchronized),多个线程访问的时候，需要消除偏向锁。会很麻烦，反而会降低效率。
-XX:+UseBiasedLocking -XX:BiasedLockingStartupDelay=0 修改上面的jvm参数，可以开启jvm偏向锁延迟配置，延迟为0
-XX:-UseBiasedLocking关闭偏向锁

锁状态转换:

代码示例

public class ObjectTest {
    static ObjectTest a = new ObjectTest();  // 1
    public static void main(String[] args) {
        System.out.println("new 后"+ClassLayout.parseInstance(a).toPrintable());

        a.hashCode();   // 2
        System.out.println("计算hashcode后"+ClassLayout.parseInstance(a).toPrintable());

        synchronized (a) {   // 3
            System.out.println("偏向后"+ClassLayout.parseInstance(a).toPrintable());
        }

        new Thread("t1"){   // 4
            @Override
            public void run() {
                try {
                    Thread.sleep(1000);
                } catch (InterruptedException e) {
                    e.printStackTrace();
                }
                lock();
            }
        }.start();

        new Thread("t2"){  //5
            @Override
            public void run() {
                lock();
            }
        }.start();
    }

    public static void lock(){
        synchronized (a){
            System.out.println(Thread.currentThread().getName()+ClassLayout.parseInstance(a).toPrintable());
        }
    }
}

添加依赖

<dependencies>
        <!-- https://mvnrepository.com/artifact/org.openjdk.jol/jol-core -->
        <dependency>
            <groupId>org.openjdk.jol</groupId>
            <artifactId>jol-core</artifactId>
            <version>0.11</version>
        </dependency>
    </dependencies>

通过ClassLayout.parseInstance(Instance).toPrintable()方法查看对象布局.

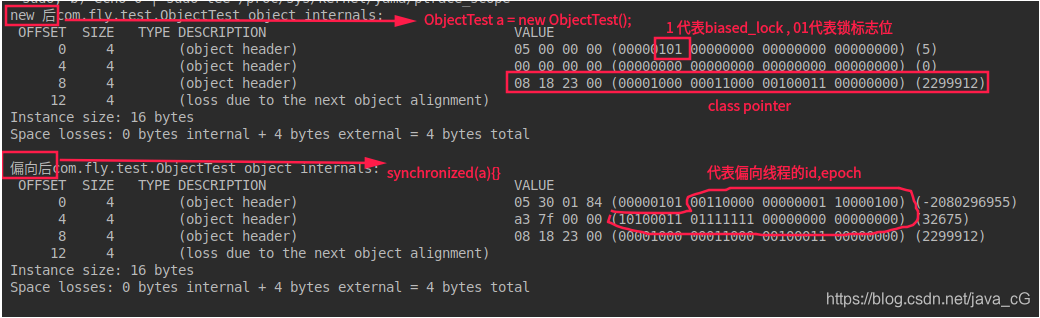

new一个对象, 一开始为无锁可偏向状态.有线程操作 ,则偏向该线程,设置偏向线程id为该线程id.

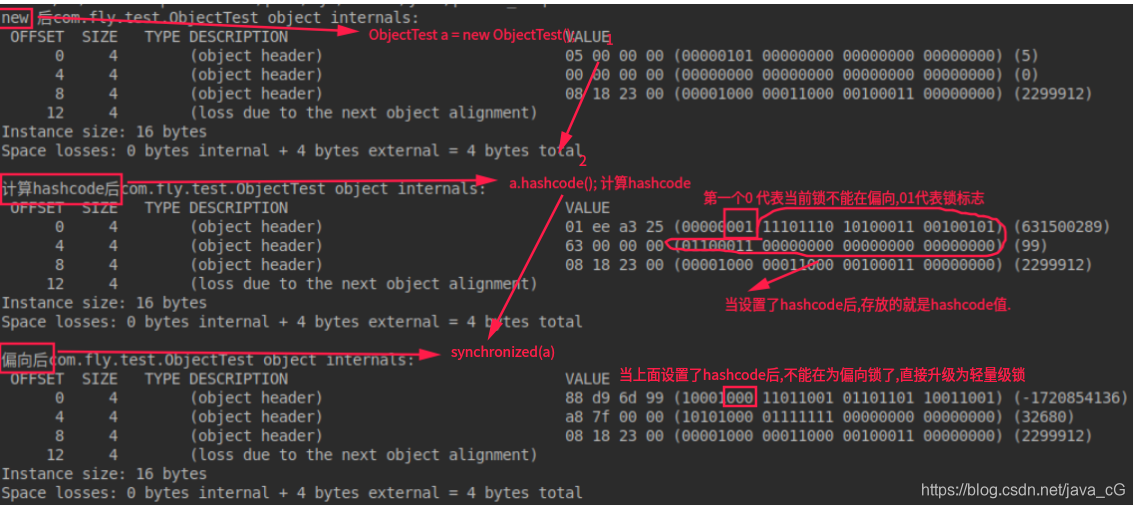

如果new一个对象之后计算了该对象的hashcode,则锁状态为 无锁不可偏向状态 ,会存储hashcode值 , 有线程来会直接升级为轻量级锁.

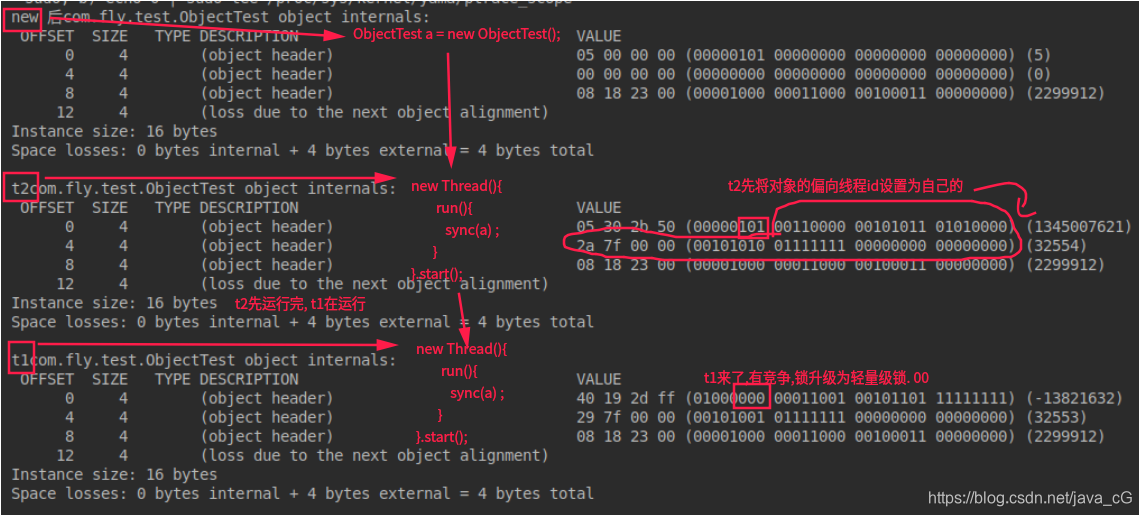

new一个对象,先有一个线程, 则偏向线程id设置为该线程id ,又来一个线程,有了锁的竞争 ,则升级为轻量级锁.
