解放双手 根据代码自动生成时序图，这款IDEA插件真香

在我们平时看代码的时候，往往会遇到一些流程比较复杂的方法，此时画个时序图有助于我们理解方法的执行过程。不过这些方法执行过程往往比较长，手绘时序图实在太麻烦了！今天给大家推荐一款IDEA插件，能直接根据方法生成时序图，极大提高效率！

SpringBoot实战电商项目mall（50k+star）地址：github.com/macrozheng/…

SequenceDiagram简介

SequenceDiagram是一款能根据代码生成时序图的插件，它的功能十分强大，主要特性如下：

• 能直接根据代码生成时序图；
• 可以从时序图上直接导航到对应代码；
• 可以直接在时序图上编辑类和方法；
• 可以将时序图导出为图片或者PlantUML文件。

使用

下面我们来聊聊SequenceDiagram插件的使用，通过它来绘制一张mall项目的登录流程图。

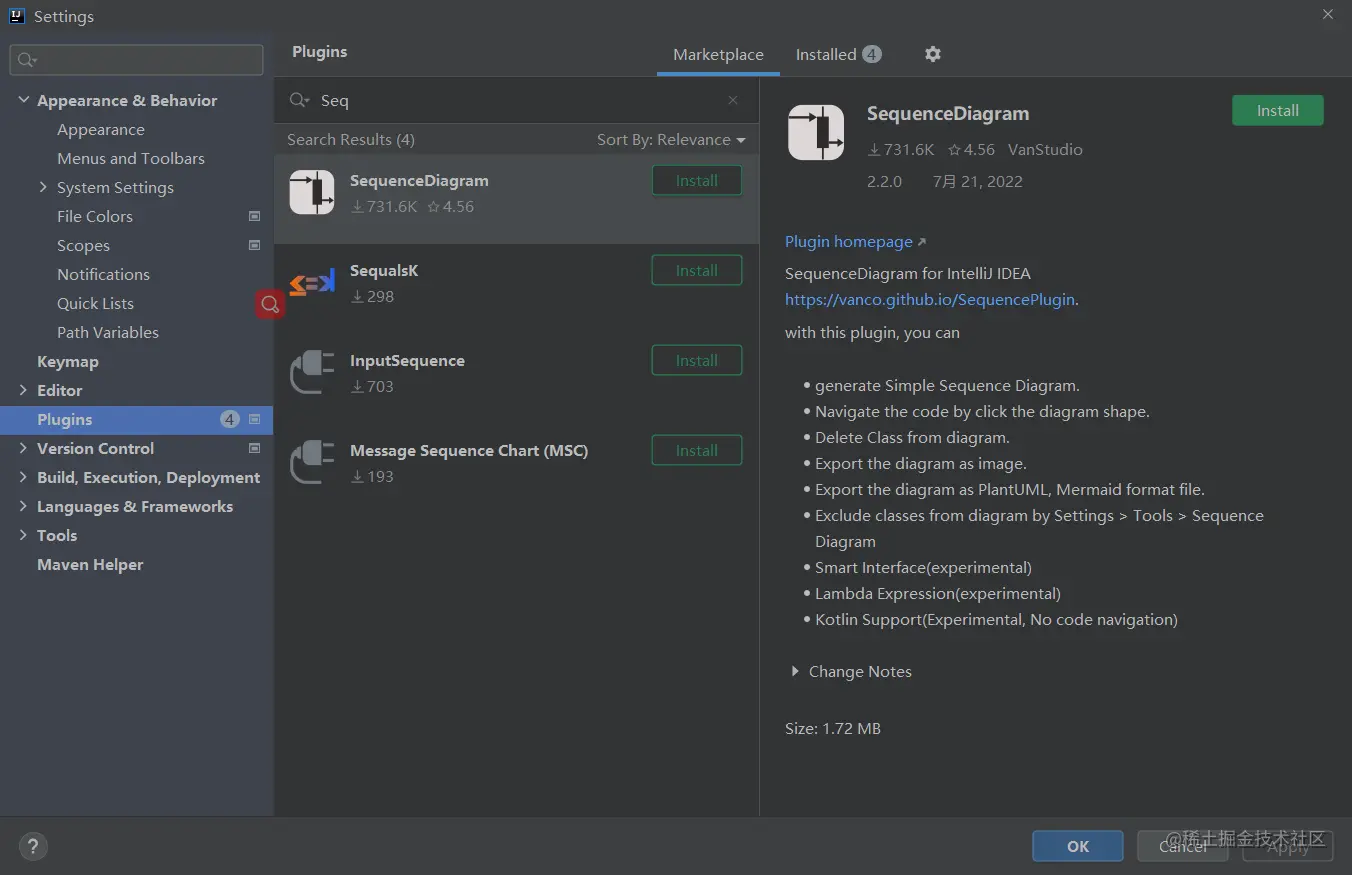

• 首先我们需要在IDEA的插件市场中安装SequenceDiagram插件；

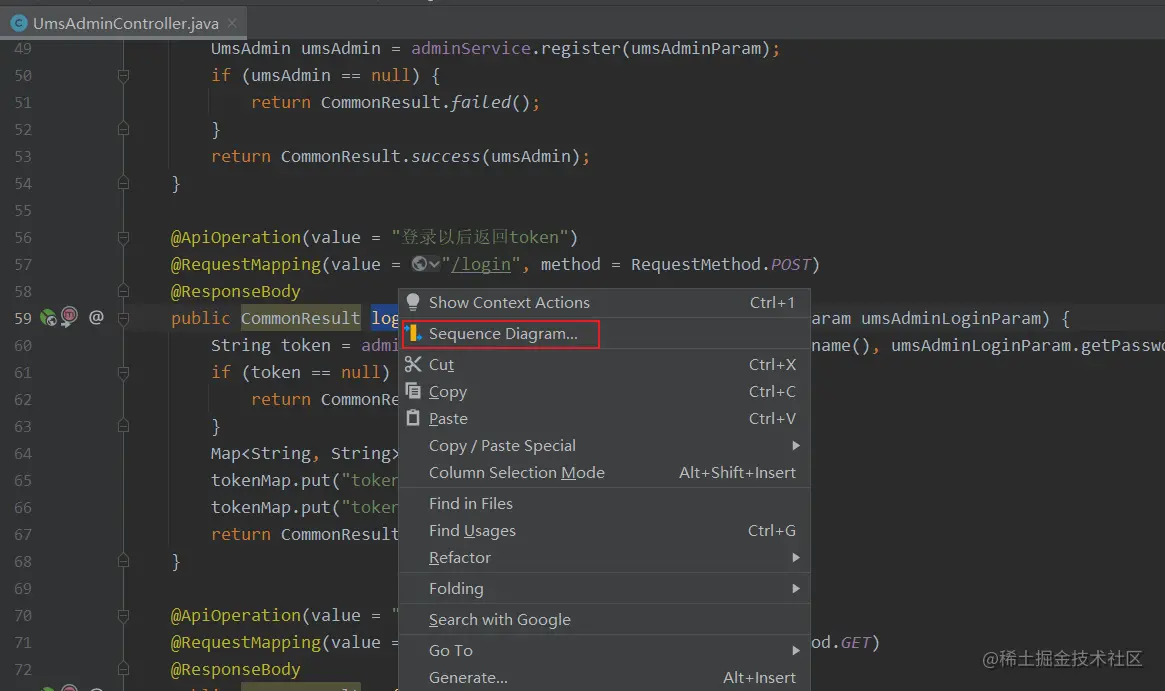

• 然后找个方法试试，这里以我的mall项目中的登录方法为例，右键方法选择生成时序图；

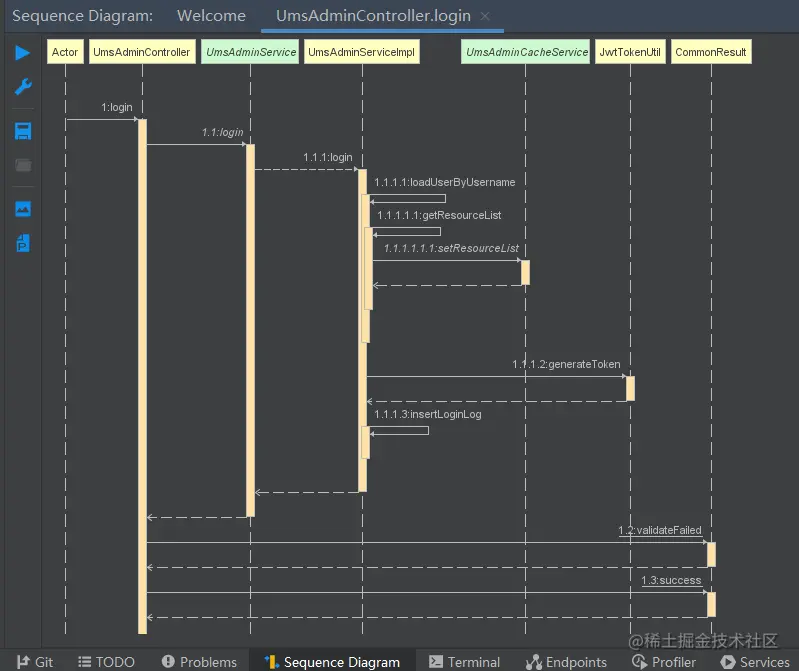

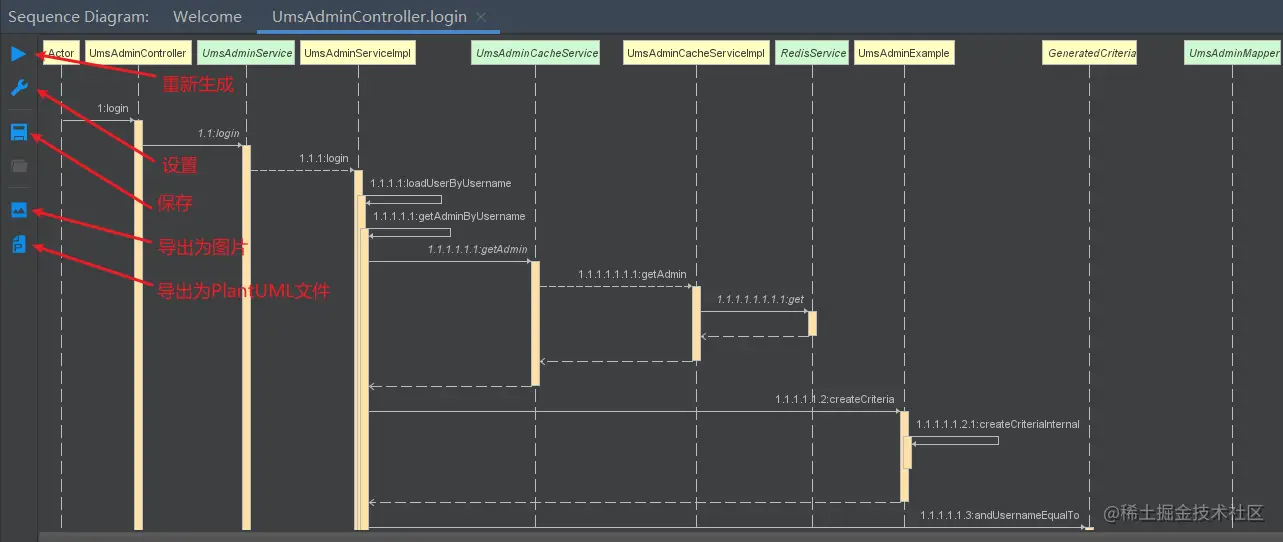

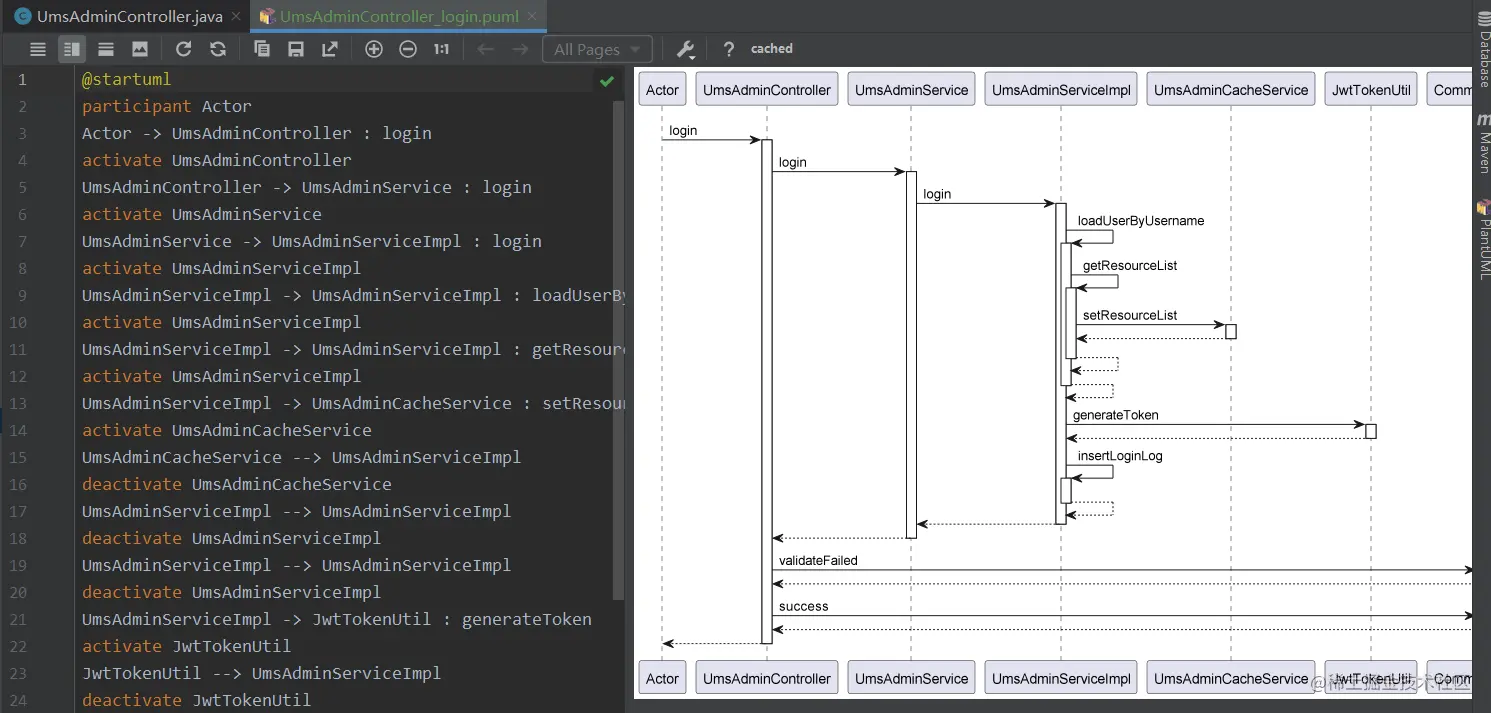

• 此时在底部的时序图面板中可以看到生成的时序图，这里简单介绍下左侧几个按钮的用法；

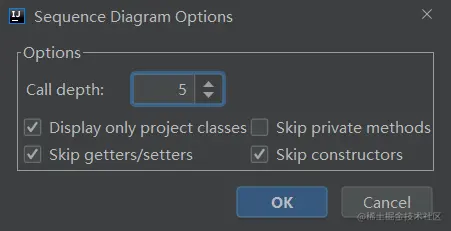

• 点击设置按钮，我们可以进行生成层级、只显示项目中的类、跳过Getter/Setter及跳过构造函数的设置；

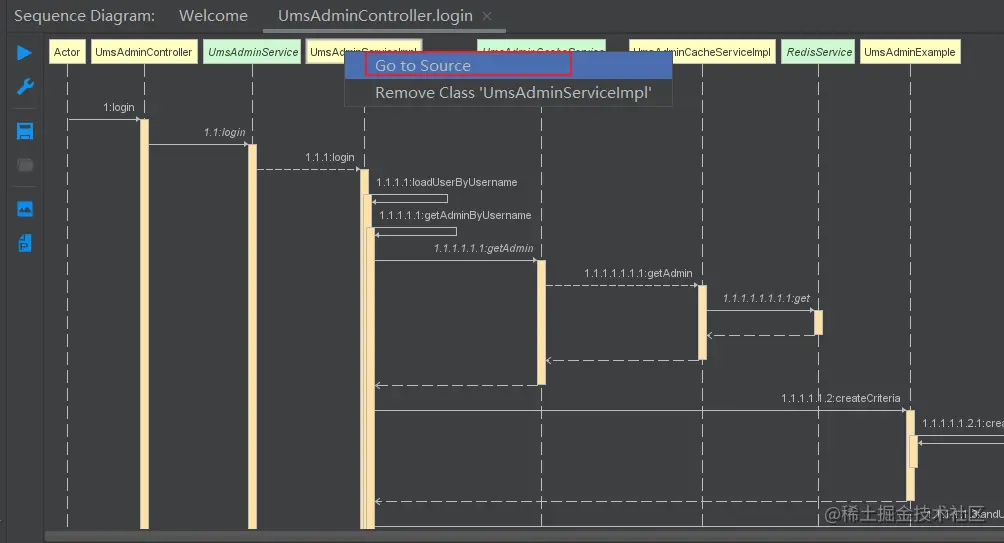

• 在时序图中我们任选一个类或者方法，可以直接跳转到源码；

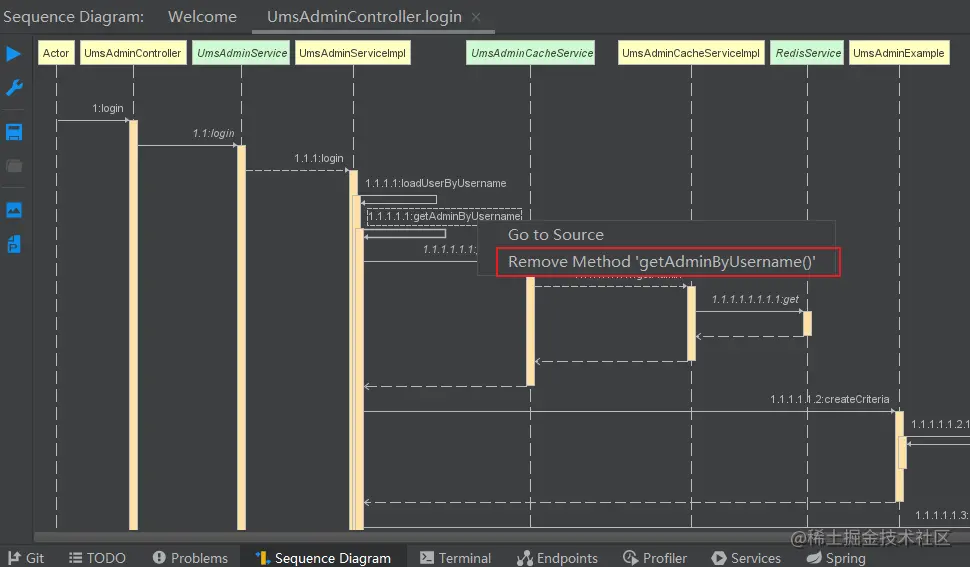

• 直接生成的时序图有些类和方法比较多余，我们可以使用删除节点的操作来编辑下；

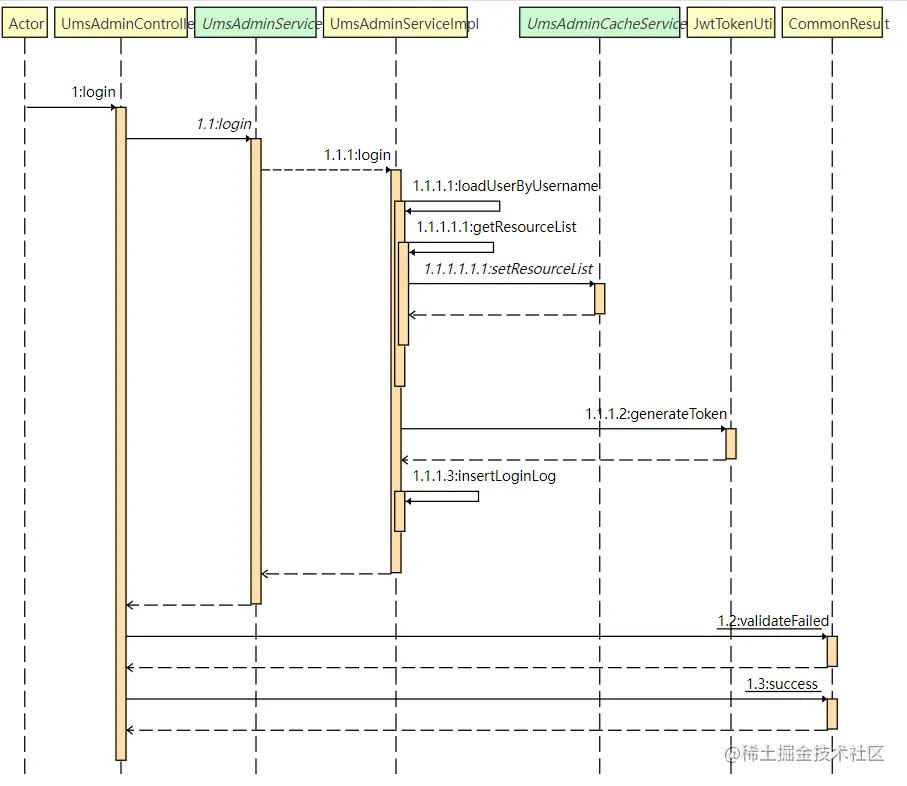

• 经过一番精简之后，一张流程清晰的时序图就制作好了，是不是很简单！

• 我们可以导出为图片，目前只支持svg格式；

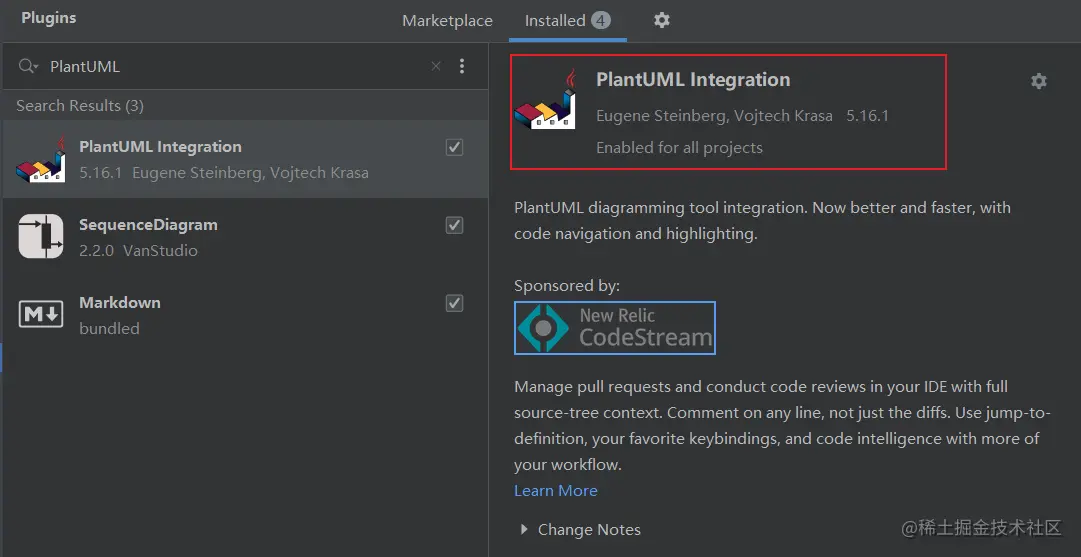

• 也可以导出为PlantUML文件，之前介绍过一个非常好用的PlantUML插件 ，使用它就可以对PlantUML文件进行预览和编辑了；

• 安装成功后打开PlantUML文件进行预览，效果还是挺不错的；

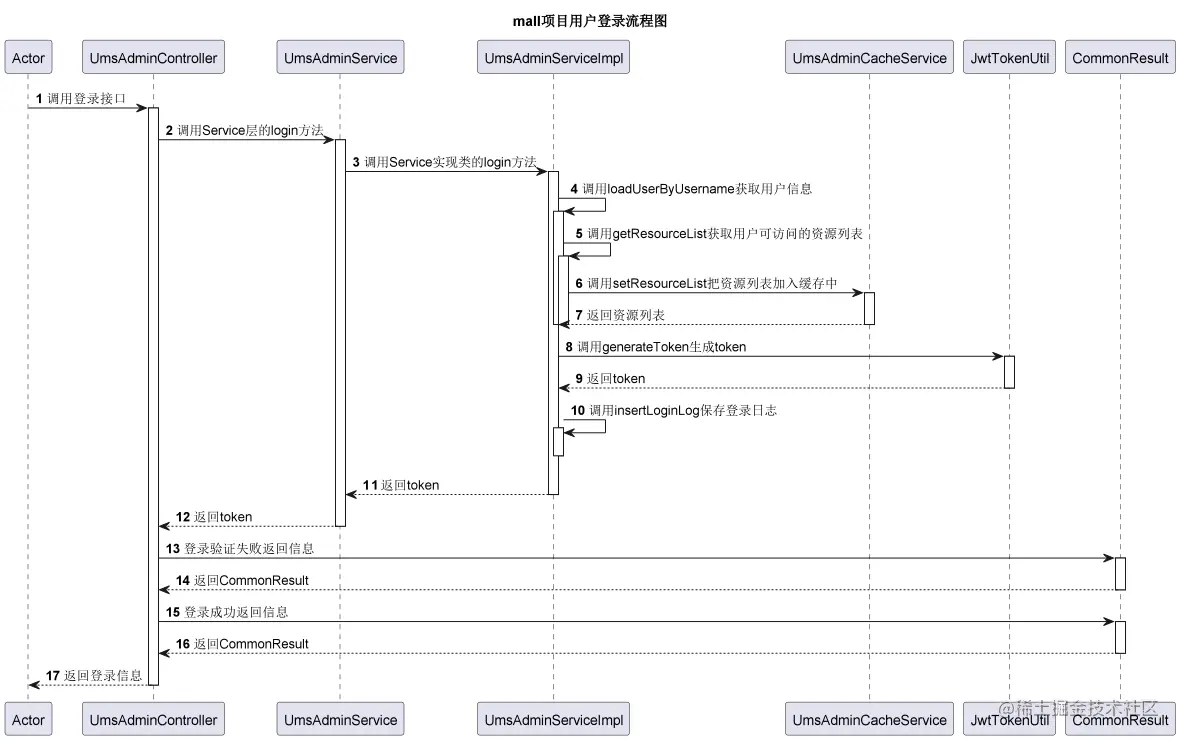

• 自动生成的注释全是方法名称，如果我们想要改成有意义的中文注释，可以使用PlantUML插件进行修改，修改完成后效果如下。

总结

绘制时序图，确实有助于我们对复杂方法执行流程的理解，不过手绘实在太麻烦了。我们可以通过SequenceDiagram来生成最初的时序图，然后去除一些无用的类和方法，再通过PlantUML插件进行修改，这样就可以快速得到一份满意的时序图了，大家感兴趣的不妨尝试下！

参考资料

官方网站：github.com/Vanco/Seque…
