Spring Boot + flowable 完美结合，快速实现工作流

今天分享一个不错的工作流引擎 flowable！

1. flowable-ui部署运行

flowable-6.6.0 运行 官方demo。

参考文档： https://flowable.com/open-source/docs/bpmn/ch14-Applications/。

• 从官网下载flowable-6.6.0 : https://github.com/flowable/flowable-engine/releases/download/flowable-6.6.0/flowable-6.6.0.zip。
• 将压缩包中的 flowable-6.6.0\wars\flowable-ui.war 丢到Tomcat中跑起来。

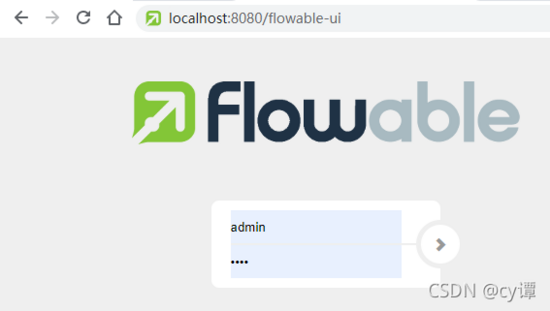

• 打开http://localhost:8080/flowable-ui 用账户：admin/test 登录。

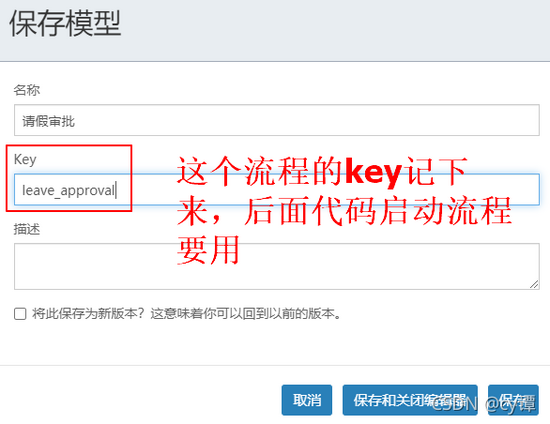

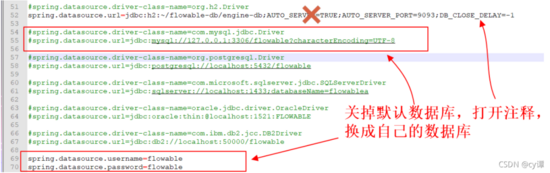

• 进入APP.MODELER创建流程，之后可以导出流程到项目中使用，或者配置apache-tomcat-9.0.37\webapps\flowable-ui\WEB-INF\classes\flowable-default.properties连接本地数据库。

注意：需要将java驱动jar（mysql-connector-java-5.1.45.jar​）复制到 apache-tomcat-9.0.37\webapps\flowable-rest\WEB-INF\lib。

这样创建的流程后端程序就能直接使用。

2. 绘制流程图

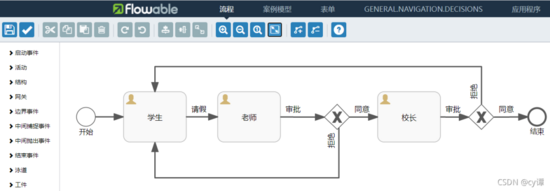

根据业务需要在 flowable-ui>APP.MODELER里面绘制流程图，示例如上图。先解释一些概念。

• 事件（event）通常用于为流程生命周期中发生的事情建模，图里是【开始、结束】两个圈。
• 顺序流（sequence flow）是流程中两个元素间的连接器。图里是【箭头线段】。
• 网关（gateway）用于控制执行的流向。图里是【菱形（中间有X）】
• 用户任务（user task）用于对需要人工执行的任务进行建模。图里是【矩形】。

简单的工作流大概就这些元素(还有很多这里就不扩展了)。下面描述一下工作流是如何流动的。

首先启动了工作流后，由【开始】节点自动流向【学生】节点，等待该任务执行。任务被分配的学生用户执行后流向 【老师】节点，再次等待该任务执行。被分配的老师用户执行后流向 【网关】，网关以此检查每个出口，流向符合条件的任务，比如这里老师执行任务时是同意，就流向【校长】节点，等待该任务执行。执行后跟老师类似，同意后就流向【结束】节点，整个流程到此结束。

绘图细节：

（1）保留流程模型。

（2）顺序流可以设置流条件来限制流动，比如上面的网关出口就设置了条件。

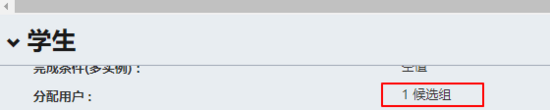

（3）任务需要分配任务的执行用户，可以分配到候选组，也可以直接分配到候选人。

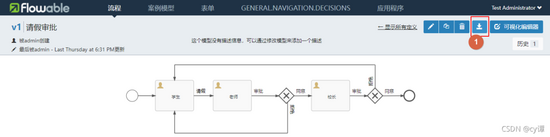

最后导出工作流文件。

文件内容：

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-insmtece" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:flowable="http://flowable.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.flowable.org/processdef">
  <process id="leave_approval" name="请假审批" isExecutable="true">
    <startEvent id="start" name="开始" flowable:initiator="startuser" flowable:formFieldValidation="true"></startEvent>
    <userTask id="stu_task" name="学生" fl
