        异常是 Java 程序中经常遇到的问题，我想每一个 Java 程序员都讨厌异常，一 个异常就是一个 BUG，就要花很多时间来定位异常问题。

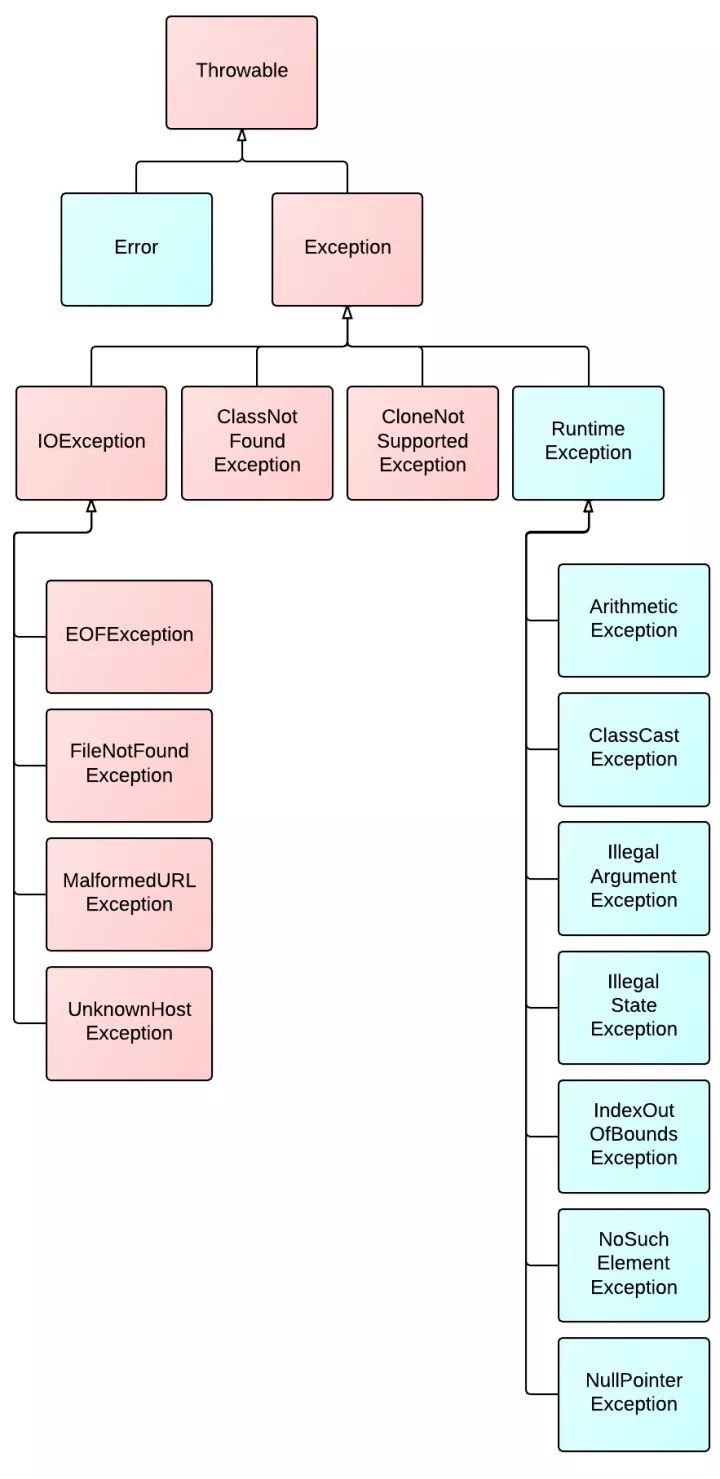

        下面是Java异常类的组织结构，红色区域的异常类表示是程序需要显示捕捉或者抛出的。

​Throwable

        Throwable是Java异常的顶级类，所有的异常都继承于这个类。

        Error，Exception是异常类的两个大分类。

Error

        Error是非程序异常，即程序不能捕获的异常，一般是编译或者系统性的错误，如OutOfMemorry内存溢出异常等。

Exception

        Exception是程序异常类，由程序内部产生。Exception又分为运行时异常、非运行时异常。

运行时异常

        运行时异常的特点是Java编译器不会检查它，也就是说，当程序中可能出现这类异常，即使没有用try-catch语句捕获它，也没有用throws子句声明抛出它，也会编译通过
